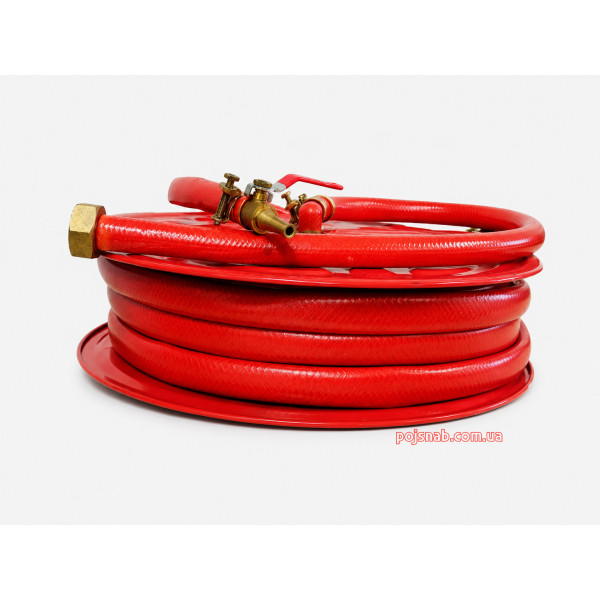

Кран в комплекте пожарный с полужестким рукавом Д 19–20 м

Модель также может обозначаться как ПКК-19-20, кран-комплект ДУ-19 с рукавом 20 м или пожарная катушка Д-19/20. Перед заказом важно проверить не только название изделия, но и его фактическую комплектацию, размеры барабана, рабочие параметры, конструкцию перекрывного ствола и способ подключения к водопроводу.

В каталоге POJSNAB представлены разные пожарные кран-комплекты с полужёстким рукавом. Модель Д-19/20 м следует выбирать для тех объектов, где диаметр 19 мм, длина 20 м и характеристики конкретного исполнения предусмотрены проектной документацией.

Что представляет собой пожарный кран-комплект Д-19/20 м

Кран-комплект с полужёстким пожарным рукавом представляет собой готовый узел внутреннего противопожарного водоснабжения. Его задача — обеспечить управляемую подачу воды к месту возникновения пожара на начальной стадии развития возгорания.

В отличие от плоскоскладываемого рукава, полужёсткий рукав сохраняет форму внутреннего прохода даже без заполнения водой. Он хранится намотанным на барабан и последовательно разматывается по мере движения оператора к защищаемой зоне.

Такая конструкция облегчает хранение рукавной линии, уменьшает вероятность полного пережатия проходного сечения и позволяет использовать необходимую часть длины. При этом возможность подачи воды через частично размотанный рукав должна быть предусмотрена конструкцией и инструкцией конкретного изделия.

Расшифровка маркировки Д-19/20 м

• Д-19 — заявленный внутренний диаметр полужёсткого рукава составляет 19 мм;
• 20 м — полная длина пожарного рукава составляет двадцать метров;
• ПКК-19-20 — распространённое сокращённое обозначение пожарного кран-комплекта данного типоразмера;
• полужёсткий рукав — рукав, который сохраняет внутреннее проходное сечение в ненаполненном состоянии.

Маркировка указывает только на два базовых параметра. Она не сообщает точное рабочее давление, расход воды, диаметр выходной насадки, материал оболочки, габариты катушки или тип подключения. Эти данные необходимо брать из паспорта поставляемого изделия.

Основные характеристики кран-комплекта Д-19 с рукавом 20 м

Обратите внимание: в карточке товара следует указывать только подтверждённые характеристики. Нельзя переносить рабочее давление, расход воды, вес и размеры с похожей модели другого производителя.

Что может входить в комплект поставки ПКК-19-20

Наименование «кран-комплект» используется для разных вариантов оснащения. Один поставщик может предлагать только рукав на барабане, другой — полностью собранную систему с краном, стволом, подводящим элементом и кронштейном.

В зависимости от согласованного исполнения пожарный кран-комплект Д-19/20 м может включать:

• полужёсткий рукав внутренним диаметром 19 мм и длиной 20 м;
• металлический барабан или катушку для намотки;
• настенный либо внутришкафной кронштейн;
• водопроводящую ось или другой узел подачи воды;
• гибкий подводящий рукав;
• штуцер или резьбовой патрубок подключения;
• запорный пожарный кран;
• перекрывной ручной ствол;
• уплотнительные и крепёжные элементы;
• паспорт и инструкцию по эксплуатации.

До оплаты необходимо получить точную спецификацию. В счёте желательно отдельно указать рукав, катушку, ствол, кран, кронштейн и соединительные элементы. Это исключает ситуацию, когда покупатель ожидает полный комплект, а получает только рукав с барабаном.

Как работает кран-комплект с полужёстким рукавом

В рабочем состоянии вода поступает от внутренней сети через запорный узел и соединение к катушке. Далее поток направляется внутрь полужёсткого рукава и выходит через ручной перекрывной ствол.

Общий порядок приведения оборудования в действие зависит от его конструкции, но обычно включает следующие операции:

1. открыть пожарный шкаф или получить доступ к катушке;
2. взять перекрывной ствол;
3. размотать рукав в направлении защищаемой зоны;
4. убедиться, что рукав не зажат и не перекручен;
5. открыть запорный кран в установленной последовательности;
6. направить ствол в безопасную сторону;
7. управлять подачей воды с помощью перекрывного механизма.

Перед практическим применением персонал должен знать расположение оборудования и правила безопасности. Кран-комплект является частью системы противопожарной защиты, а не обычным хозяйственным шлангом.

Преимущества полужёсткого рукава Д-19 длиной 20 метров

Компактное размещение

Диаметр 19 мм позволяет получить сравнительно компактную рукавную линию. Это важно для небольших пожарных шкафов, технических ниш, квартирных и этажных зон, где пространство для размещения оборудования ограничено.

Упорядоченное хранение

Все двадцать метров рукава находятся на катушке. При правильной намотке рукав не лежит на полу, не занимает полезное пространство и остаётся защищённым внутри шкафа.

Последовательное разматывание

Оператор может разматывать рукав по мере продвижения к месту пожара. Это упрощает прохождение по коридору и позволяет контролировать оставшуюся длину рукавной линии.

Сохранение внутреннего прохода

Полужёсткая конструкция сохраняет форму проходного сечения лучше, чем плоскоскладываемый рукав. Однако её нельзя чрезмерно перегибать, передавливать дверью, мебелью или оборудованием.

Увеличенная длина

Модель на 20 м предоставляет на пять метров больший запас по сравнению с исполнением Д-19/15 м. Это может иметь значение для длинных коридоров, больших квартир, административных помещений и объектов со сложной планировкой.

Длина рукава 20 м и реальная зона его действия

Двадцатиметровый пожарный рукав не создаёт идеальную круговую зону радиусом 20 метров. Реальный маршрут почти всегда длиннее расстояния, измеренного по прямой линии.

Часть длины расходуется на:

• прохождение через дверные проёмы;
• повороты коридоров;
• обход стен и перегородок;
• огибание мебели и стационарного оборудования;
• изменение направления движения;
• подъём или спуск относительно уровня установки;
• запас рукава непосредственно возле катушки;
• безопасное расположение человека относительно огня.

Перед выбором модели рекомендуется пройти предполагаемый маршрут от точки установки катушки до наиболее удалённой части помещения. Измерение нужно выполнять по реальному пути движения рукава, а не по прямой через стены.

Д-19/15 м или Д-19/20 м — какой вариант выбрать

Не следует автоматически покупать более длинную модель «с запасом». Если катушка с двадцатиметровым рукавом не помещается в шкаф, мешает открыванию дверцы или не соответствует проекту, увеличение длины не даст практического преимущества.

Кран-комплект Д-19 и Д-25: важное отличие

Модели с рукавами 19 и 25 мм нельзя считать полностью взаимозаменяемыми. Внутренний диаметр влияет на гидравлическое сопротивление рукавной линии, возможный расход воды, размеры катушки и массу комплекта.

Нельзя самостоятельно заменять предусмотренный проектом кран-комплект Д-25 на Д-19 только из-за меньших размеров или более низкой стоимости. Для некоторых вариантов оснащения зданий нормативные требования предусматривают полужёсткий рукав диаметром не менее 25 мм.

Поэтому Д-19/20 м необходимо использовать только в том случае, если его применение подтверждено проектом, техническим заданием или согласовано ответственным проектировщиком.

Где применяется пожарный кран-комплект Д-19/20 м

Кран-комплект может использоваться внутри зданий и сооружений, где предусмотрено подключение к водопроводной сети и применение оборудования данного типоразмера.

В зависимости от проекта модель может рассматриваться для оснащения:

• квартир и жилых комплексов;
• этажных зон многоквартирных домов;
• офисных и административных помещений;
• гостиниц и общежитий;
• учебных учреждений;
• медицинских организаций;
• магазинов и торговых помещений;
• технических и вспомогательных комнат;
• небольших производственных участков;
• других объектов, предусмотренных проектом.

Само назначение помещения не является достаточным основанием для выбора Д-19. Необходимо учитывать параметры внутреннего водопровода, расчётную потребность в воде, расстояние до удалённых зон и требования к противопожарной защите конкретного здания.

Как подобрать пожарный шкаф под катушку Д-19/20 м

Кран-комплект можно устанавливать на стене или внутри специально подобранного шкафа. Для защиты оборудования, организации хранения и ограничения случайного доступа обычно используют металлические пожарные шкафы.

Шкаф необходимо выбирать по фактическим размерам полностью укомплектованного изделия. Одной внешней ширины корпуса недостаточно.

Перед изготовлением или покупкой шкафа нужно определить

• наружный диаметр катушки с намотанным рукавом;
• полную ширину барабана вместе с кронштейном;
• глубину размещения всей конструкции;
• направление поворота или отклонения катушки;
• сторону подвода водопровода;
• место расположения запорного крана;
• траекторию движения маховика;
• направление открывания дверцы;
• необходимость отдельного отсека под огнетушитель;
• тип монтажа — навесной, встроенный или приставной.

Катушка должна вращаться без касания стенок и дверцы. Рукав не должен зажиматься элементами корпуса. Доступ к крану и стволу должен сохраняться после полной установки оборудования.

Пожарные краны, вентили и подключение комплекта

Способ подключения зависит от конструкции внутренней сети и исполнения поставляемого изделия. Для комплектации можно отдельно подобрать пожарные краны и вентили.

При выборе запорной арматуры необходимо проверить:

• условный проход;
• тип и размер резьбы;
• угловую или прямую конструкцию;
• направление движения воды;
• допустимое рабочее давление;
• материал корпуса;
• удобство открывания в установленном шкафу;
• совместимость с подводящим узлом катушки.

Нельзя подбирать кран только по внешнему виду. Несовпадение резьбы, направления подключения или рабочего положения создаёт проблемы во время монтажа и может сделать оборудование непригодным к эксплуатации.

Выбор перекрывного пожарного ствола

Ствол устанавливается на выходном конце рукавной линии и позволяет управлять подачей воды. В зависимости от исполнения он может создавать компактную или распылённую струю и перекрывать поток непосредственно возле оператора.

На сайте доступны ручные пожарные стволы для комплектации внутренних пожарных постов и рукавных линий.

Для кран-комплекта Д-19 необходимо проверить:

• присоединительный диаметр;
• тип соединения с рукавом;
• диаметр выходной насадки;
• наличие перекрывного механизма;
• режимы формирования струи;
• расчётный расход воды;
• допустимое давление;
• материал и массу ствола.

Неподходящий ствол может изменить гидравлические показатели всей системы. Поэтому его характеристики должны соответствовать паспорту кран-комплекта и проектному расчёту.

Производство пожарных кран-комплектов в Киеве

POJSNAB принимает заказы на производство и комплектацию пожарных кран-комплектов с полужёсткими рукавами для жилых, коммерческих, административных и производственных объектов.

При заказе модели Д-19/20 м можно согласовать:

• количество изделий;
• длину и диаметр полужёсткого рукава;
• тип и размеры катушки;
• конструкцию кронштейна;
• тип перекрывного ствола;
• вариант запорного крана;
• способ подключения к трубопроводу;
• комплектацию крепёжными элементами;
• исполнение пожарного шкафа;
• поставку единичной или серийной партии.

Для нестандартного объекта рекомендуется предоставить техническое задание, схему подключения, размеры ниши или фотографию предполагаемого места монтажа. Чем точнее исходные данные, тем ниже риск несовместимости компонентов.

Какие данные передать производителю

1. необходимое количество комплектов;
2. точное обозначение — Д-19/20 м;
3. требуемую комплектацию;
4. рабочие параметры водопровода;
5. тип и размер подключения;
6. габариты доступного пространства;
7. сторону подвода трубопровода;
8. требования к пожарному шкафу;
9. адрес доставки;
10. необходимый срок изготовления.

Монтаж кран-комплекта Д-19 с рукавом 20 м

Монтаж должен выполняться в соответствии с проектом, паспортом оборудования и условиями конкретного объекта. Кронштейн крепят к прочному основанию, способному выдерживать массу комплекта и динамическую нагрузку при разматывании рукава.

При установке необходимо проверить

• соответствие точки монтажа проекту;
• прочность стены или внутренней панели шкафа;
• надёжность всех креплений;
• герметичность соединений;
• правильное направление подключения воды;
• свободное вращение катушки;
• разматывание рукава на полную длину;
• отсутствие острых кромок возле рукава;
• доступность запорного крана;
• работоспособность перекрывного ствола;
• свободное открывание дверцы шкафа.

Для комплексной установки оборудования можно заказать монтаж пожарных шкафов в Киеве. Перед вводом системы в эксплуатацию необходимо проверить герметичность, работу запорных элементов и фактическую подачу воды.

Нормативные документы для кран-комплектов

Общие требования к пожарным кран-комплектам с полужёсткими рукавами устанавливает ДСТУ EN 671-1:2017. Вопросы технического обслуживания кран-комплектов с полужёсткими и плоскоскладываемыми рукавами рассматриваются в ДСТУ EN 671-3:2017.

При проектировании и монтаже внутреннего водопровода также учитываются требования ДБН В.2.5-64:2012 с действующими изменениями, проектная документация объекта и другие применимые нормы пожарной безопасности.

Важно: устаревший ДСТУ 4401-1:2005 не следует указывать в карточке товара как действующий документ. Он был заменён ДСТУ EN 671-1:2017.

Также нельзя утверждать, что модель Д-19 автоматически соответствует всем требованиям любого объекта. Соответствие конкретного изделия должно подтверждаться его документацией, а возможность применения диаметра 19 мм — проектом.

Безопасное применение пожарного кран-комплекта

Вода подходит не для всех видов пожаров. Кран-комплект нельзя применять без оценки риска для людей и оборудования.

Запрещено направлять воду на электроустановки, которые находятся под напряжением. Перед использованием воды электрическое оборудование должно быть безопасно отключено в установленном порядке.

Водой также нельзя без специального обоснования тушить:

• горючие жидкости, способные растекаться по поверхности;
• вещества, опасно реагирующие с водой;
• электрооборудование под напряжением;
• материалы, для которых предусмотрено другое огнетушащее вещество.

При обнаружении пожара необходимо вызвать пожарно-спасательное подразделение, предупредить людей и действовать без угрозы для собственной жизни.

Кран-комплект не заменяет огнетушители

Пожарная катушка подаёт воду и подходит только для определённых пожарных рисков. Поэтому кран-комплект является одним из элементов комплексного оснащения объекта.

Для защиты помещений дополнительно подбирают переносные огнетушители с учётом возможных классов пожара. Для большинства типовых объектов можно рассмотреть порошковые огнетушители, однако окончательный тип и количество средств пожаротушения определяются требованиями к конкретному помещению.

Проверка и техническое обслуживание

Работоспособность пожарного кран-комплекта зависит не только от качества производства, но и от регулярного контроля. Оборудование нельзя закрывать мебелью, товаром, строительными материалами или другими предметами.

Периодичность и объём обслуживания определяются действующими требованиями, документацией системы и графиком объекта. После практического использования рукав необходимо осмотреть, привести в надлежащее состояние и правильно намотать на катушку.

Типичные ошибки при выборе ПКК-19-20

Покупка только по названию

Обозначение Д-19/20 м не раскрывает полную комплектацию. Всегда запрашивайте спецификацию и паспорт.

Игнорирование проекта

Диаметр 19 мм нельзя выбирать только потому, что такая катушка компактнее. Параметры должны соответствовать проекту и расчёту.

Неправильный размер шкафа

Катушка может не поместиться по глубине или мешать закрыванию дверцы. Проверять нужно полностью собранный комплект.

Несовместимость резьбы

Запорный кран, подводящий патрубок и водопровод могут иметь разные присоединительные параметры.

Неверно выбранный ствол

Ствол с неподходящей насадкой изменяет расход и характеристики водяной струи.

Отсутствие доступа

Даже исправное оборудование бесполезно, если пожарный шкаф закрыт мебелью, товаром или строительными материалами.

Цена пожарного кран-комплекта Д-19/20 м

Цена кран-комплекта с полужёстким рукавом Д-19 длиной 20 м зависит от состава поставки. Стоимость полного комплекта с катушкой, стволом, краном и подводящим узлом будет отличаться от цены отдельного рукава на барабане.

На окончательную стоимость влияют:

• материал и конструкция рукава;
• тип катушки;
• конструкция кронштейна;
• наличие водопроводящей оси;
• модель перекрывного ствола;
• тип запорного крана;
• присоединительные элементы;
• наличие пожарного шкафа;
• количество изделий в партии;
• необходимость нестандартного изготовления;
• условия доставки и монтажа.

Для корректного сравнения предложений нужно сопоставлять одинаковую комплектацию, а не только название Д-19/20 м.

Купить кран-комплект пожарный Д-19/20 м в Киеве

Заказать пожарный кран-комплект с полужёстким рукавом диаметром 19 мм и длиной 20 м можно в компании POJSNAB. Доступны единичные заказы, комплектация объектов и изготовление партий для строительных, монтажных и эксплуатационных организаций.

Перед оформлением заказа сообщите менеджеру:

• количество комплектов;
• требуемый состав поставки;
• параметры подключения;
• размеры места установки;
• необходимость пожарного шкафа;
• город доставки;
• планируемый срок монтажа.

Компания выполняет подбор оборудования для объектов в Киеве и организует отправку пожарных кран-комплектов по Украине. Актуальную цену, наличие комплектующих, срок производства и перечень документов следует уточнять перед оплатой.

Преимущества заказа в ПОЖАРНОЕ ОБОРУДОВАНИЕ

• производство пожарных кран-комплектов в Украине;
• комплектация модели Д-19 с рукавом 20 м;
• подбор элементов под техническое задание;
• изготовление пожарного шкафа под размеры оборудования;
• подбор кранов, стволов и соединительных деталей;
• решения для жилых, коммерческих и производственных объектов;
• работа с единичными и оптовыми заказами;
• доставка пожарного оборудования по Украине;
• консультация перед заказом.

FAQ — вопросы о кран-комплекте Д-19/20 м

Что означает Д-19/20 м?

Д-19 указывает на внутренний диаметр полужёсткого рукава 19 мм, а 20 м — на его полную длину.

Что такое ПКК-19-20?

Это сокращённое обозначение пожарного кран-комплекта с полужёстким рукавом диаметром 19 мм и длиной 20 метров.

Что входит в комплект?

Комплектация может включать рукав, катушку, кронштейн, подводящий узел, запорный кран, перекрывной ствол и крепёж. Точный состав необходимо смотреть в спецификации.

Можно ли заказать только рукав с катушкой?
