Шафа пожежна 1100х600х80 вбудована без задньої стінки

Шафа пожежна 1100х600х80 вбудована без задньої стінки

Шафа пожежна 1100х600х80 вбудована без задньої стінки — це металева конструкція для розміщення обладнання внутрішнього протипожежного водопроводу в підготовленій стіновій ніші. Вбудоване виконання допомагає зменшити виступ корпусу відносно площини стіни, зберегти корисну ширину проходу та акуратно інтегрувати пожежний пост у коридор, хол, сходову клітку або технічне приміщення.

Модель має вертикальне виконання та код «ШП 1100х600х80 вбуд. без з. ст.». Відсутність суцільної тильної панелі дає змогу встановлювати корпус біля вже прокладеного трубопроводу та використовувати додаткову глибину будівельної ніші.

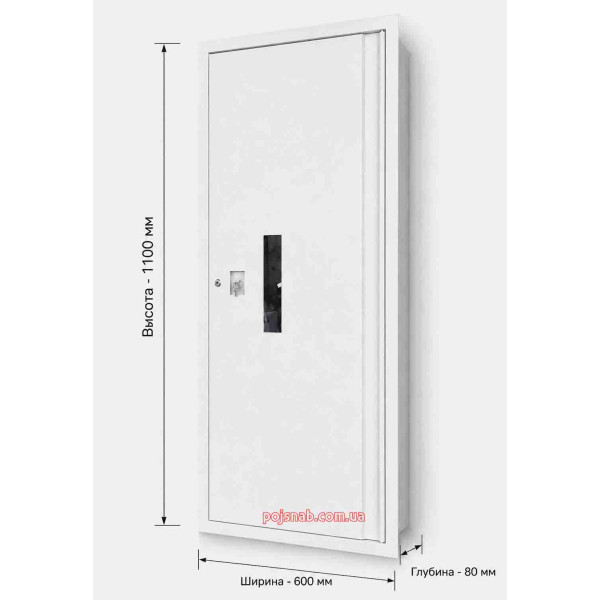

Номінальні габарити виробу:

• висота — 1100 мм;
• ширина — 600 мм;
• глибина металевого корпусу — 80 мм;
• тип монтажу — вбудований;
• задня стінка — відсутня.

Перед замовленням необхідно перевірити не лише зовнішні розміри виробу, а й фактичну геометрію монтажної ніші, положення трубопроводу, габарити пожежного вентиля, рукавної касети та напрямок відкривання дверей.

Для чого призначена пожежна шафа 1100х600х80

Модель призначена для організованого розміщення пожежного кран-комплекту та супутнього оснащення, визначеного проєктною документацією. Конкретна комплектація залежить від параметрів внутрішнього протипожежного водопроводу та призначення об’єкта.

Усередині можуть встановлюватися:

• пожежний вентиль або кран;
• напірний пожежний рукав;
• поворотна рукавна касета;
• ручний пожежний ствол;
• муфтові та рукавні з’єднувальні головки;
• датчик положення пожежного крана;
• кнопка дистанційного запуску насосів;
• переносний вогнегасник, якщо передбачене окреме місце;
• знаки, пломби та інші елементи пожежного поста.

Вертикальний формат корпусу дає більше можливостей для рознесення обладнання за висотою. Проте місткість визначається не лише розміром 1100×600×80 мм. Необхідно враховувати конструкцію дверей, розташування оглядового вікна, корисну глибину ніші, габарити касети та розмір скатки рукава.

Пожежний вентиль, рукав, ствол, касета та з’єднувальні головки потрібно підбирати як єдиний технічний комплект. Докладніше про склад пожежного поста можна прочитати в матеріалі «Комплектація пожежних шаф» .

Технічні характеристики моделі

Наведені висота, ширина та глибина є габаритами конкретної моделі. Розмір будівельного отвору може відрізнятися залежно від конструкції корпусу, монтажного проміжку та ширини декоративної окантовки.

Що означає виконання без задньої стінки

Відсутність задньої панелі не є дефектом. Це спеціальне виконання для монтажу в нішу, у якій уже розміщений трубопровід або передбачене місце для пожежного вентиля.

Вільне підведення трубопроводу

Труба може заходити в робочу зону через відкриту тильну частину. Монтажнику не потрібно вирізати великий отвір у суцільному металевому листі або змінювати конфігурацію вже прокладеної мережі.

Використання глибини будівельної ніші

Позначення 80 мм характеризує глибину металевого корпусу. Частина вентиля, різьбових з’єднань або поворотної касети може розміщуватися глибше — у стіновому отворі. Тому фактичний корисний простір формується корпусом і нішею одночасно.

Зручність під час реконструкції

Вбудована пожежна шафа без задньої стінки підходить для об’єктів, де трубопровід був змонтований раніше. Корпус можна встановити навколо наявного вузла, якщо координати труби, вентиля й кріплень відповідають внутрішній компоновці.

Акуратний вигляд після монтажу

Фронтальна рамка перекриває технологічний зазор між корпусом та оздобленням. На поверхні стіни залишаються двері, оглядове вікно, замок, маркування та зовнішня окантовка.

Чи достатньо глибини 80 мм

Глибина 80 мм не означає, що все обладнання повинно повністю розміщуватися лише всередині металевого корпусу. Перед замовленням необхідно визначити повну глибину будівельного отвору.

Потрібно перевірити:

1. відстань від задньої поверхні ніші до дверей;
2. довжину виступної частини пожежного вентиля;
3. положення маховика;
4. напрямок різьбового приєднання;
5. розмір муфтової головки;
6. діаметр скатки пожежного рукава;
7. ширину та радіус повороту касети;
8. довжину ручного пожежного ствола;
9. положення кнопки запуску насосів;
10. можливість повного закривання дверей.

Основні переваги вбудованої моделі

Шафа пожежна 1100х600х80 вбудована без задньої стінки має такі практичні переваги:

• компактно інтегрується у стінову нішу;
• мінімально виступає в коридор або прохід;
• використовує корисну глибину будівельної конструкції;
• спрощує встановлення біля наявного трубопроводу;
• забезпечує вертикальне компонування обладнання;
• захищає рукав і протипожежну арматуру від пилу;
• обмежує випадковий доступ до пожежного оснащення;
• дозволяє погодити праве або ліве відкривання;
• підходить для нового будівництва та реконструкції;
• може комплектуватися під конкретний проєкт.

Порівняння способів монтажу пожежних шаф

Вбудоване виконання доцільне, коли проєктом уже передбачений стіновий отвір. Навісну модель застосовують, якщо облаштувати нішу неможливо. Приставні конструкції використовують для збільшеної або багатосекційної комплектації.

Як правильно виміряти монтажну нішу

Перед оформленням замовлення необхідно виміряти:

• ширину отвору зверху, посередині та знизу;
• висоту зліва, справа та по центру;
• мінімальну фактичну глибину;
• координати осі трубопроводу;
• зовнішній діаметр труби;
• положення пожежного вентиля;
• відстань від вентиля до країв ніші;
• товщину штукатурки, плитки або стінових панелей;
• ширину майбутньої окантовки;
• наявність перешкод перед дверима.

Для розрахунку приймають найменші отримані значення, оскільки будівельний отвір може мати нерівні або непаралельні сторони. Між корпусом і нішею залишають технологічний проміжок, розмір якого потрібно погодити з виробником.

Комплектація шафи пожежної 1100х600х80

Корпус може постачатися окремо або разом із обладнанням пожежного поста. Під час комплектації всі елементи потрібно перевіряти за діаметрами, типом приєднання, робочими характеристиками та фактичними габаритами.

Пожежний вентиль

Під час вибору вентиля враховують:

• умовний прохід;
• пряме або кутове виконання;
• матеріал корпусу;
• тип і напрямок різьби;
• положення маховика;
• робочі параметри системи;
• сумісність із муфтовою головкою.

Доступні моделі можна переглянути в категорії пожежних вентилів .

Напірний пожежний рукав

Рукав підбирають за діаметром, довжиною, робочим тиском, типом покриття та розмірами скатки. Він повинен вільно розміщуватися на касеті й витягуватися без зачеплення за вентиль або двері.

Для комплектації представлені пожежні рукави , зокрема типорозміри Д51 і Д66. Остаточний діаметр визначається проєктом внутрішнього протипожежного водопроводу.

Ручний пожежний ствол

Ствол формує та спрямовує водяний струмінь. Його приєднувальний розмір повинен відповідати рукавній головці.

Варіанти можна переглянути в розділі ручних пожежних стволів .

Поворотна рукавна касета

Касета повинна вільно повертатися після відкривання дверей.

Поворотна касета не повинна:

• упиратися у пожежний вентиль;
• перекривати доступ до маховика;
• затискати пожежний рукав;
• торкатися дверей;
• блокувати з’єднувальні головки;
• заважати швидкому розгортанню рукавної лінії.

Монтаж пожежної шафи у стінову нішу

Монтаж потрібно виконувати в міцний, очищений і підготовлений отвір. Основа не повинна осипатися, деформуватися або мати гострі кромки, здатні пошкодити пожежний рукав.

Рекомендована послідовність монтажу:

1. перевірити розміри корпусу та ніші;
2. виконати попередню примірку;
3. перевірити положення трубопроводу;
4. вирівняти шафу за горизонталлю та вертикаллю;
5. позначити точки кріплення;
6. закріпити корпус до міцної будівельної основи;
7. установити пожежний вентиль і рукавну касету;
8. приєднати рукав та пожежний ствол;
9. перевірити герметичність з’єднань;
10. виконати пробне розгортання рукава;
11. перевірити відкривання дверей;
12. установити передбачене маркування та пломбу.

Після монтажу обладнання повинно вийматися без демонтажу інших елементів, а двері — відкриватися без заїдання.

Для об’єктів у Києві доступна послуга монтажу пожежних шаф .

Нормативні вимоги України

Шафа є корпусом для розміщення пожежного обладнання, а не самостійною системою пожежогасіння. Її місце встановлення, висота розташування пожежного крана, склад обладнання, діаметри арматури та параметри водопроводу визначаються проєктною документацією.

Під час проєктування, монтажу та експлуатації враховують:

• ДБН В.2.5-64:2012 «Внутрішній водопровід та каналізація» ;
• ДБН В.2.5-56:2014 «Системи протипожежного захисту» ;
• Правила пожежної безпеки в Україні, затверджені наказом МВС №1417 ;
• ДСТУ EN 671-1:2017 для кран-комплектів із напівжорсткими рукавами;
• ДСТУ EN 671-2:2017 для комплектів із плоскоскладаними рукавами;
• ДСТУ EN 671-3:2017 щодо технічного обслуговування пожежних кран-комплектів.

Розмір 1100×600×80 мм є типорозміром конкретного корпусу, а не універсальним нормативним габаритом для всіх будівель. Перед застосуванням нормативних документів потрібно перевіряти їхню актуальну редакцію.

Експлуатація та технічний огляд

Перед пожежною шафою не можна розміщувати меблі, коробки, інструменти або інші предмети, що перешкоджають швидкому доступу до обладнання.

Під час огляду перевіряють:

• цілісність металевого корпусу;
• стан захисного покриття;
• відсутність корозії та деформацій;
• надійність кріплення;
• справність петель і замка;
• доступність пожежного вентиля;
• стан пожежного рукава;
• наявність ствола та з’єднувальних головок;
• рухливість поворотної касети;
• відсутність сторонніх предметів;
• можливість швидкого розгортання рукавної лінії.

Усередині пожежної шафи не слід зберігати документи, господарський інвентар, упаковку, інструменти або особисті речі.

Типові помилки під час вибору

Вибір лише за зовнішніми розмірами

Габарити 1100×600×80 мм не показують положення трубопроводу, розмір касети, внутрішню компоновку та напрямок відкривання дверей.

Ігнорування глибини ніші

Корпус завглибшки 80 мм не гарантує розміщення обладнання, якщо стіновий отвір недостатньо глибокий.

Неправильне положення пожежного вентиля

Маховик може впиратися в двері, а з’єднувальна головка — заважати руху поворотної касети.

Несумісні комплектуючі

Пожежний вентиль, рукав, з’єднувальні головки та ствол необхідно підбирати за сумісними приєднувальними розмірами.

Невраховане оздоблення

Штукатурка, плитка або декоративні панелі змінюють фактичні габарити монтажного отвору та положення зовнішньої окантовки.

Недостатньо надійне кріплення

Заповнену пожежну шафу не можна фіксувати лише до листа гіпсокартону. Потрібний посилений каркас або надійні закладні елементи.

Купити пожежну шафу 1100х600х80 у Києві

У POJSNAB можна замовити шафу пожежну 1100х600х80 вбудовану без задньої стінки та підібрати обладнання для її комплектації.

Для точного розрахунку повідомте менеджеру:

• розміри монтажної ніші;
• положення та діаметр трубопроводу;
• модель пожежного вентиля;
• діаметр і довжину пожежного рукава;
• габарити рукавної касети;
• напрямок відкривання дверей;
• бажаний колір корпусу;
• склад комплектації;
• кількість виробів;
• населений пункт доставки.

FAQ — поширені запитання

Висновок

Шафа пожежна 1100х600х80 вбудована без задньої стінки підходить для організації пожежного поста в підготовленій стіновій ніші. Відкрита тильна частина спрощує підведення трубопроводу, а вертикальний корпус дозволяє раціонально розмістити пожежний кран-комплект і супутнє обладнання.

Перед замовленням потрібно перевірити фактичні розміри ніші, положення труби, габарити вентиля, касети та пожежного рукава. Монтаж і комплектація повинні відповідати проєкту об’єкта, чинним ДБН, застосовним ДСТУ та Правилам пожежної безпеки України.
