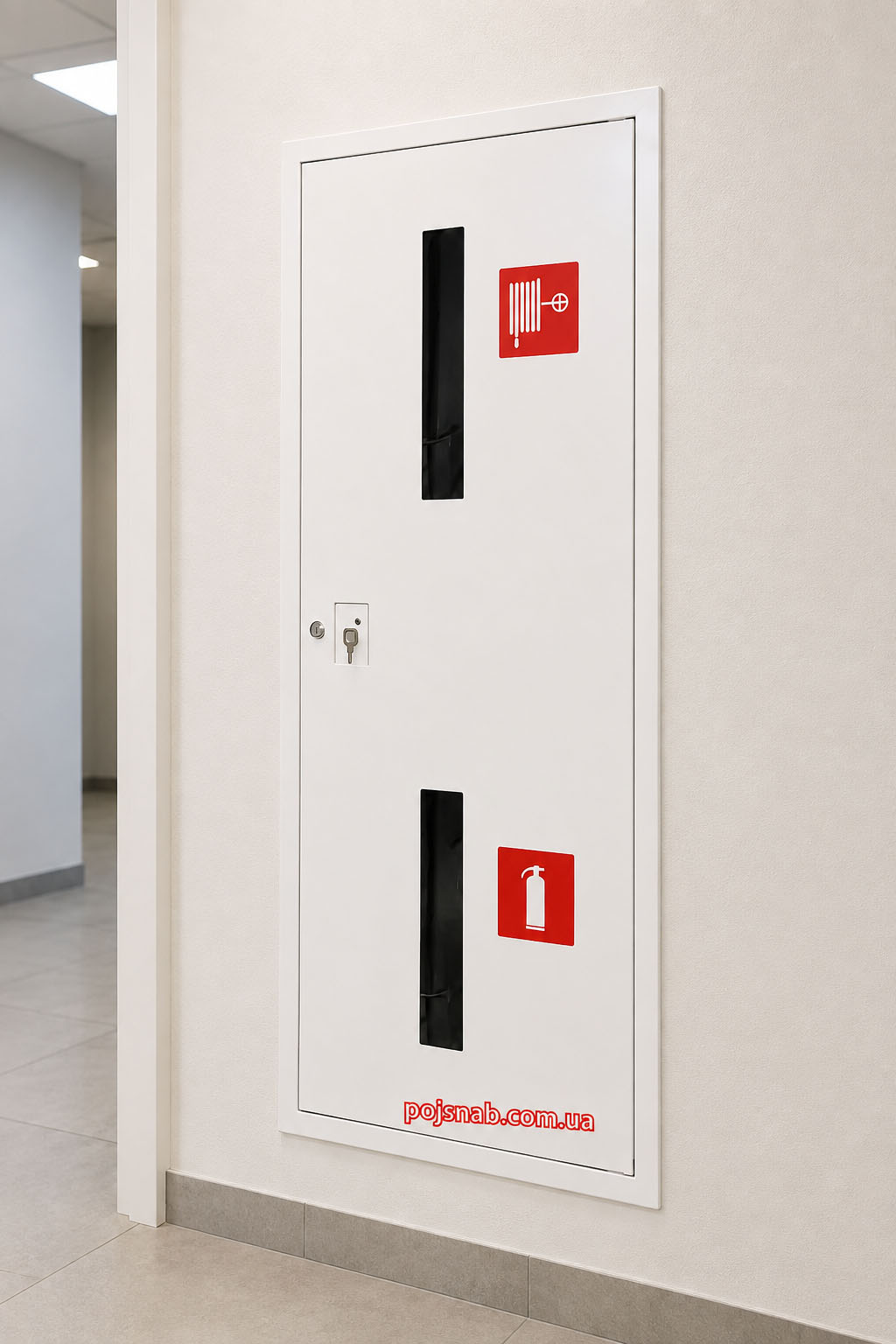

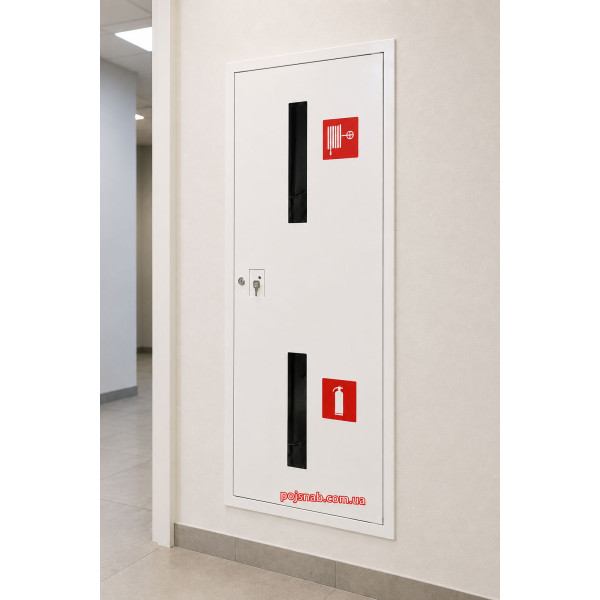

Шафа пожежна 1700х600х120 вбудована без задньої стінки

Шафа пожежна 1700х600х120 вбудована без задньої стінки

Шафа пожежна 1700х600х120 вбудована без задньої стінки — металева конструкція збільшеної висоти для встановлення в підготовлену стінову нішу та організованого розміщення передбаченого проєктом протипожежного обладнання. Габарити моделі становлять 1700 мм по висоті, 600 мм по ширині та 120 мм по глибині. Такий формат дозволяє отримати значний вертикальний простір і водночас зменшити виступ корпусу відносно площини стіни.

Вбудоване виконання особливо актуальне для коридорів, технічних приміщень, житлових комплексів, паркінгів, громадських і виробничих будівель, де важливо раціонально використовувати простір. Відсутність суцільної задньої стінки спрощує суміщення корпусу з трубопроводом внутрішнього протипожежного водопроводу, пожежним вентилем та іншими елементами, які можуть бути розташовані всередині ніші.

На сторінці товару модель має код ШП 1700х600х120 вбу. без з. ст, а виробником зазначена Україна. Для об’єктів із нестандартною геометрією компанія також пропонує виробництво пожежних шаф різних типорозмірів, що дозволяє погодити корпус із реальною монтажною зоною ще до встановлення.

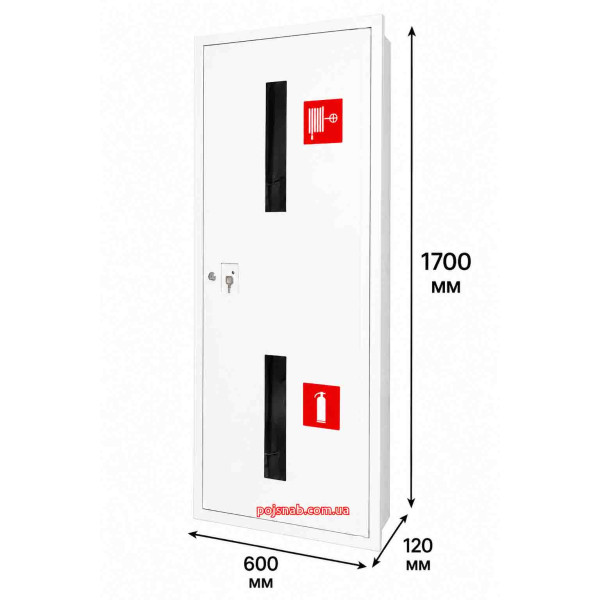

Основні характеристики пожежної шафи 1700х600х120

Шафа пожежна 1700х600х120 вбудована без задньої стінки має специфічну геометрію: значна висота поєднується з шириною 600 мм і глибиною 120 мм. Для покупця це означає, що модель потрібно оцінювати не лише за зовнішнім габаритом, а й за сумісністю з конкретною монтажною нішею та обладнанням.

Точну конфігурацію дверцят, внутрішнє секціонування, колір, тип замка, наявність оглядових елементів та конкретну комплектацію слід уточнювати відповідно до товарного виконання або технічного завдання. Ці параметри не варто визначати лише за габаритом 1700×600×120 мм.

У чому особливість висоти 1700 мм

Висота 1700 мм — одна з головних відмінностей цієї моделі. Високий корпус дозволяє ефективніше використовувати вертикальну монтажну зону та може бути зручним для проєктів, де пожежне обладнання необхідно компонувати по висоті.

Водночас збільшений вертикальний розмір робить шафу пожежну 1700х600х120 вбудовану без задньої стінки більш чутливою до геометрії стінової ніші. Якщо бокова площина має навіть невеликий нахил, фактична ширина зверху та знизу може відрізнятися. Для невисокого корпусу така похибка іноді непомітна, але на висоті 1700 мм вона може вплинути на встановлення.

Тому перед замовленням недостатньо одного виміру ширини та висоти. Потрібно перевірити отвір у кількох точках, а під час монтажу контролювати вертикальність обох боковин та геометрію самого корпусу.

Переваги глибини 120 мм

Порівняно з надтонкими корпусами глибина 120 мм дає додатковий простір для розміщення елементів пожежного поста. Однак вона все одно залишається відносно невеликою, тому перед придбанням необхідно перевірити фактичний виступ комплектуючих.

Для шафи пожежної 1700х600х120 вбудованої без задньої стінки особливо важливо врахувати:

• положення трубопроводу відносно площини стіни;
• глибину корпусу пожежного вентиля;
• виступ маховика;
• розташування з’єднувальних головок;
• спосіб укладання пожежного рукава;
• габарити касети або іншого тримача;
• місце для ручного пожежного ствола;
• фактичний внутрішній простір після встановлення всіх елементів.

Особливої уваги потребує не паспортний розмір одного компонента, а максимальний виступ уже зібраного вузла. Саме він визначає, чи залишиться достатня відстань до фасадної частини та дверцят.

Для чого потрібне виконання без задньої стінки

Вбудована шафа часто встановлюється там, де трубопровід уже знаходиться всередині стінової ніші. Якщо корпус має суцільну задню панель, її необхідно точно суміщати з місцем проходження труб або виконувати технологічні вирізи.

Шафа пожежна 1700х600х120 вбудована без задньої стінки не перекриває тильну монтажну зону суцільним металевим листом. Це дає більше свободи під час встановлення біля існуючої пожежної арматури.

При цьому відсутність тильної стінки не означає, що задню площину ніші можна залишити непідготовленою. Вона не повинна мати гострих виступів або дефектів, здатних пошкодити пожежний рукав чи заважати роботі обладнання.

Як правильно заміряти нішу під шафу 1700х600х120

Одна з основних причин проблем із вбудованими корпусами — замовлення за проєктним або приблизним розміром без перевірки готового будівельного отвору. Для високої моделі така помилка особливо небажана.

Перед тим як замовити шафу пожежну 1700х600х120 вбудовану без задньої стінки, рекомендується виконати наступні заміри:

1. ширина ніші у верхній частині;
2. ширина посередині;
3. ширина в нижній частині;
4. висота зліва;
5. висота по центральній осі;
6. висота справа;
7. мінімальна доступна глибина;
8. відстань від країв ніші до трубопроводу;
9. максимальний виступ пожежного вентиля;
10. положення інших інженерних комунікацій;
11. відстань до сусідньої стіни, колони або дверного прорізу;
12. зону, необхідну для повного відкривання дверцят.

Якщо оздоблювальні роботи ще не завершені, потрібно врахувати товщину майбутньої штукатурки, облицювання, плитки або декоративної панелі. Після фінішних робіт корисний отвір може стати меншим.

Схема правильного підбору пожежної шафи

Такий порядок дозволяє уникнути поширеної ситуації, коли корпус фізично входить у нішу, але після встановлення обладнання виявляється недостатньо внутрішнього простору або дверцята не можуть нормально працювати.

Комплектація пожежної шафи: що потрібно врахувати

Металева шафа є корпусом для обладнання, але сама назва моделі не визначає повний склад пожежного поста. Комплектація повинна відповідати проєктній документації конкретного об’єкта.

Пожежний вентиль

Пожежний вентиль є елементом внутрішнього протипожежного водопроводу. Під час компонування важливі його приєднувальні параметри, положення маховика та фактичний виступ від поверхні стіни.

Для підбору можна перейти до розділу пожежних вентилів. Вибір конкретного виконання слід здійснювати відповідно до проєкту та сумісності з іншими елементами системи.

Пожежний рукав

Рукав повинен бути правильно розміщений, не затискатися корпусом або дверцятами та мати можливість швидкого розгортання. Діаметр, довжина та спосіб укладання безпосередньо впливають на зайнятий простір.

Відповідні вироби представлені в категорії «Рукава пожежні».

Касета або тримач рукава

Для організації рукава може застосовуватися касета, кронштейн або інше передбачене конструкцією рішення. Потрібно перевірити не лише габарит у складеному стані, а й простір, необхідний для використання.

Ручний пожежний ствол та з’єднання

Ствол і рукавні головки повинні розміщуватися так, щоб їх можна було швидко взяти та підключити. Комплектація не повинна блокувати роботу вентиля або інших елементів.

Додатково корисно ознайомитися зі сторінкою комплектації пожежних шаф, де зібрані основні групи обладнання для формування пожежного поста.

Чим вбудована шафа відрізняється від навісної

Якщо на об’єкті передбачена ніша, варто порівняти інші вбудовані пожежні шафи. Це допоможе визначити, чи є 1700×600×120 оптимальним габаритом для конкретної монтажної зони.

Для яких об’єктів може використовуватися модель 1700х600х120

Шафа пожежна 1700х600х120 вбудована без задньої стінки може застосовуватися на об’єктах різного функціонального призначення за умови, що таке виконання відповідає проєктним рішенням.

Вбудовані пожежні шафи використовуються, зокрема, у:

• житлових багатоповерхових будинках;
• нових житлових комплексах;
• офісних центрах;
• адміністративних будівлях;
• торговельних комплексах;
• магазинах;
• складах;
• логістичних центрах;
• підземних паркінгах;
• виробничих приміщеннях;
• медичних закладах;
• навчальних будівлях;
• готелях;
• спортивних спорудах;
• технічних приміщеннях.

Однак цей перелік не означає, що конкретну модель можна довільно встановлювати в будь-якій із перелічених будівель. Тип і місце пожежного поста визначаються проєктом та нормативними вимогами.

Виробництво пожежних шаф для нестандартних ніш

Типорозмір 1700×600×120 мм підходить не кожному об’єкту. У реконструйованих будівлях, старому фонді, промислових приміщеннях або при вже прокладених комунікаціях монтажна зона часто має нестандартну конфігурацію.

У таких ситуаціях виробництво пожежних шаф за індивідуальними параметрами дозволяє адаптувати конструкцію до реальних умов. Це значно краще, ніж виконувати масштабну переробку готового корпусу після доставки.

Індивідуальне виготовлення може бути актуальним, якщо:

• висота ніші відрізняється від 1700 мм;
• ширина не відповідає стандартному корпусу 600 мм;
• потрібна інша глибина;
• пожежний вентиль розташований зі зміщенням;
• трубопровід проходить у нетиповому місці;
• потрібна інша внутрішня компоновка;
• необхідне певне відкривання дверцят;
• потрібно передбачити спеціальні технологічні рішення;
• проєктом встановлена специфічна комплектація;
• необхідна партія однотипних шаф для всього об’єкта.

Для виробництва пожежних шаф під замовлення бажано надати креслення або ескіз. Навіть проста схема з основними розмірами та положенням трубопроводу значно знижує ризик непорозумінь.

Нормативи України для пожежних шаф і кран-комплектів

При виборі шафи пожежної 1700х600х120 вбудованої без задньої стінки важливо відрізняти вимоги до металевого корпусу від вимог до системи внутрішнього протипожежного водопроводу та пожежного кран-комплекту. Сам габарит шафи не визначає нормативну відповідність усього пожежного поста.

Правила пожежної безпеки в Україні — наказ МВС №1417

Базовим нормативно-правовим актом є Правила пожежної безпеки в Україні, затверджені наказом Міністерства внутрішніх справ України від 30.12.2014 №1417.

Для власника або відповідальної особи важливо забезпечувати справність, доступність та належне утримання протипожежного обладнання. Під час застосування документа слід використовувати його чинну редакцію.

ДБН В.2.5-56:2014 «Системи протипожежного захисту»

При проєктуванні систем протипожежного захисту застосовують ДБН В.2.5-56:2014 «Системи протипожежного захисту» з актуальними змінами.

З 1 березня 2026 року набула чинності Зміна №2 до ДБН В.2.5-56:2014. Тому при новому будівництві, реконструкції або актуалізації проєкту необхідно користуватися останньою редакцією документа.

ДСТУ EN 671-1:2017

ДСТУ EN 671-1:2017 стосується стаціонарних пожежних кран-комплектів із напівжорсткими рукавами. Під час комплектації шафи таким обладнанням необхідно враховувати вимоги стандарту до відповідного кран-комплекту.

ДСТУ EN 671-2:2017

ДСТУ EN 671-2:2017 регламентує пожежні кран-комплекти з плоскоскладаними рукавами. Тип рукава та спосіб його зберігання безпосередньо впливають на необхідний внутрішній простір корпусу.

ДСТУ EN 671-3:2017

ДСТУ EN 671-3:2017 визначає вимоги до технічного обслуговування пожежних кран-комплектів із напівжорсткими та плоскоскладаними рукавами.

Стандарти ДСТУ EN 671-1:2017, ДСТУ EN 671-2:2017 та ДСТУ EN 671-3:2017 були прийняті наказом ДП «УкрНДНЦ» від 04.08.2017 №206 з наданням чинності з 1 жовтня 2017 року. Офіційну інформацію можна перевірити за посиланням на наказ №206.

Монтаж пожежної шафи 1700х600х120

Через висоту 1700 мм монтаж потребує особливо уважного контролю вертикалі та геометрії корпусу. Навіть незначний перекіс може вплинути на зазори між дверцятами та рамкою, роботу петель або замка.

Для шафи пожежної 1700х600х120 вбудованої без задньої стінки доцільна така послідовність робіт:

1. звірити місце встановлення з проєктною документацією;
2. повторно перевірити готову нішу;
3. визначити положення трубопроводу та арматури;
4. встановити корпус для попередньої примірки;
5. перевірити вертикальність обох боковин;
6. контролювати горизонталь верхньої та нижньої частини;
7. перевірити геометрію та діагоналі;
8. зафіксувати корпус відповідно до конструкції стіни;
9. розмістити передбачене обладнання;
10. перевірити відкривання та закривання дверей;
11. переконатися у вільному доступі до пожежного крана;
12. перевірити, що комплектація не створює взаємних перешкод.

Для виконання робіт можна скористатися послугою монтажу пожежних шаф.

Найпоширеніші помилки при виборі моделі

1. Замовлення лише за трьома цифрами

Розмір 1700×600×120 мм не дає інформації про фактичне положення вентиля, рукава чи інших компонентів. Потрібно перевіряти весь монтажний вузол.

2. Неправильне трактування розміру ніші

Номінальний габарит корпусу не означає, що будівельний отвір має бути виконаний точно з такими самими параметрами.

3. Один вимір високої ніші

Для висоти 1700 мм недостатньо виміряти ширину лише вгорі. Навіть невеликий нахил стінки може зробити нижню частину вужчою.

4. Ігнорування глибини обладнання

Корпус має глибину 120 мм, але пожежний вентиль, маховик або касета можуть займати більший простір. Сумісність потрібно перевіряти фактично.

5. Неправильна сторона відкривання

Дверцята не повинні впиратися в сусідню стіну, колону, дверний проріз, меблі чи інше обладнання.

6. Замір до фінішного оздоблення без запасу

Штукатурка, плитка або декоративне облицювання можуть суттєво змінити чистові розміри отвору.

7. Значна переробка готового корпусу

Якщо стандартна модель не відповідає об’єкту, доцільніше погодити виробництво пожежної шафи потрібного розміру, ніж суттєво змінювати вже готову конструкцію.

Що перевірити після встановлення

Експлуатація вбудованої пожежної шафи

Шафа пожежна 1700х600х120 вбудована без задньої стінки повинна залишатися доступною та справною протягом усього періоду експлуатації. Не допускається використовувати її як звичайну господарську шафу для інструментів, документів, побутових матеріалів чи сторонніх предметів.

Під час періодичного огляду слід контролювати:

• стан металевого корпусу;
• відсутність деформацій;
• роботу петель;
• справність замка;
• стан захисного покриття;
• відсутність осередків корозії;
• надійність кріплення;
• чистоту внутрішнього простору;
• доступність пожежного обладнання;
• стан поверхні стіни за відкритою тильною частиною.

Окремо, відповідно до застосовних вимог, здійснюють перевірку та технічне обслуговування пожежного кран-комплекту. Корпус шафи не замінює сервіс функціонального обладнання.

Чому виробництво пожежних шаф під замовлення може бути вигіднішим

Якщо стандартна модель повністю відповідає ніші та комплектації, її можна використовувати без змін. Але при нестандартній архітектурі виробництво пожежних шаф за фактичними розмірами часто дозволяє уникнути додаткових будівельних робіт.

До початку виготовлення можна погодити:

• висоту;
• ширину;
• глибину;
• тип встановлення;
• наявність або відсутність задньої стінки;
• положення технологічних елементів;
• сторону відкривання;
• внутрішню організацію;
• особливості конкретної комплектації;
• кількість виробів у партії.

Для забудовників, монтажних компаній, ОСББ, керуючих організацій, підприємств, складів і торговельних комплексів індивідуальне виробництво пожежних шаф також дозволяє уніфікувати обладнання на всьому об’єкті.

Як замовити шафу 1700×600×120 без помилки

При оформленні замовлення на шафу пожежну 1700х600х120 вбудовану без задньої стінки можна вказати код моделі ШП 1700х600х120 вбу. без з. ст.

Для стандартного об’єкта потрібно перевірити відповідність проєкту та монтажному місцю. Для нестандартної ніші бажано додатково передати:

1. точну висоту монтажного отвору;
2. ширину у верхній, середній та нижній частині;
3. мінімальну доступну глибину;
4. фотографії ніші;
5. положення трубопроводу;
6. габарити пожежного вентиля;
7. дані про пожежний рукав;
8. інформацію про іншу комплектацію;
9. необхідну сторону відкривання;
10. кількість шаф.

Таке технічне завдання дозволяє значно точніше визначити, чи підходить стандартна модель 1700×600×120, або раціональніше замовити інше виконання.

FAQ — питання про шафу пожежну 1700х600х120
