Шафа пожежна 1700х600х250 вбудована без задньої стінки

Шафа пожежна 1700х600х250 вбудована без задньої стінки

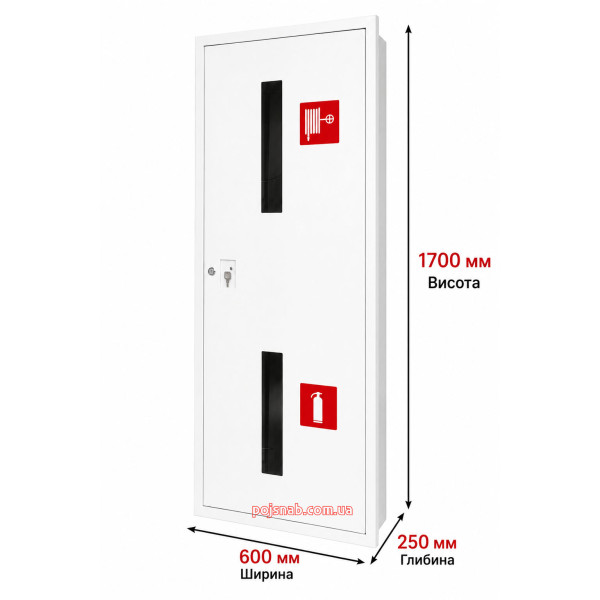

Шафа пожежна 1700х600х250 вбудована без задньої стінки — металева конструкція для встановлення у підготовлену стінову нішу та розміщення передбаченого проєктом протипожежного обладнання. Габарити моделі становлять 1700 мм по висоті, 600 мм по ширині та 250 мм по глибині. Збільшена глибина створює додатковий внутрішній простір, а вбудоване виконання дозволяє зменшити виступ корпусу відносно поверхні стіни.

Модель особливо актуальна для об’єктів, де пожежний пост необхідно інтегрувати в стіну та одночасно забезпечити достатній простір для пожежної арматури, рукава, касети, ствола та інших елементів, якщо вони передбачені проєктною документацією.

Відсутність суцільної задньої стінки полегшує встановлення шафи біля вже змонтованого трубопроводу внутрішнього протипожежного водопроводу. Корпус можна точніше сумістити з пожежним вентилем, трубами, муфтами та іншими інженерними елементами, розташованими у ніші.

Код моделі — ШП 1700х600х250 вбуд. без з. ст., виробник — Україна. Якщо стандартний типорозмір не відповідає готовому монтажному отвору, можна замовити виробництво пожежних шаф за індивідуальними параметрами.

Характеристики шафи пожежної 1700х600х250

Шафа пожежна 1700х600х250 вбудована без задньої стінки поєднує значну висоту та збільшену глибину. Для правильного вибору потрібно враховувати не лише зовнішні габарити корпусу, а й фактичну геометрію ніші та розміри майбутньої комплектації.

Точну комплектацію, тип дверцят, внутрішнє секціонування, замки та інші параметри конкретного виконання слід уточнювати при замовленні. Не рекомендується переносити характеристики інших пожежних шаф тільки через подібний зовнішній вигляд.

Переваги глибини 250 мм

Одна з головних відмінностей моделі — глибина 250 мм. Вона забезпечує більше внутрішнього простору порівняно з неглибокими шафами та дає більше можливостей для компонування пожежного обладнання.

При цьому глибина корпусу сама по собі не гарантує сумісність з будь-яким кран-комплектом. Необхідно перевірити максимальний виступ вентиля, положення маховика, з’єднувальні головки, рукавну касету, пожежний рукав і ручний ствол.

Шафа пожежна 1700х600х250 вбудована без задньої стінки особливо зручна там, де частина арматури значно виступає від тильної площини ніші. Запас по глибині полегшує компонування, але всі фактичні розміри слід перевіряти до монтажу.

Що перевірити перед замовленням

• виступ корпусу пожежного вентиля;
• розмір маховика;
• положення з’єднувальних головок;
• розміри рукавної касети;
• габарити пожежного рукава;
• розміщення пожежного ствола;
• виступи фітингів;
• положення трубопроводу;
• відстань до закритих дверцят.

Для чого потрібна висота 1700 мм

Висота 1700 мм створює велику вертикальну зону. Це дозволяє раціональніше організовувати внутрішній простір і розміщувати передбачене проєктом обладнання по висоті.

Однак високий корпус вимагає точнішої підготовки ніші. Навіть невеликий нахил бокової стіни може призвести до різниці ширини у верхній та нижній частинах проєму.

Тому перед замовленням шафи пожежної 1700х600х250 вбудованої без задньої стінки бажано вимірювати отвір у декількох точках.

Переваги вбудованої пожежної шафи

При вбудованому монтажі значна частина корпусу знаходиться всередині стіни. Це допомагає зменшити виступ конструкції в коридор, технічне приміщення або іншу зону.

Навіщо виконання без задньої стінки

Під час монтажу внутрішнього протипожежного водопроводу трубопровід часто знаходиться безпосередньо всередині будівельної ніші. Якщо корпус має суцільну задню панель, її необхідно точно суміщати з трубою або виконувати технологічні отвори.

Виконання без задньої стінки дозволяє простіше розмістити корпус відносно вже встановленої арматури. Це особливо корисно при реконструкції будівель.

Водночас задня поверхня самої ніші повинна бути підготовлена. Не повинно бути гострих виступів або інших елементів, здатних пошкодити рукав чи заважати доступу до обладнання.

Як правильно виміряти нішу

Для вбудованої шафи точність будівельного отвору має принципове значення. Габарити слід перевіряти після завершення основних будівельних робіт.

1. Виміряйте ширину зверху.
2. Виміряйте ширину посередині.
3. Виміряйте ширину знизу.
4. Перевірте висоту зліва.
5. Перевірте висоту по центру.
6. Перевірте висоту справа.
7. Визначте мінімальну доступну глибину.
8. Зафіксуйте положення трубопроводу.
9. Виміряйте максимальний виступ вентиля.
10. Перевірте місце проходження фітингів.
11. Визначте простір для відкривання дверцят.

Якщо фінішне оздоблення ще не виконане, необхідно врахувати майбутню товщину штукатурки, плитки або декоративних панелей.

Як підібрати комплектацію

Пожежна шафа є металевим корпусом. Функціональне обладнання підбирається окремо відповідно до проєктної документації.

Пожежний вентиль

При підборі важливі не тільки приєднувальні параметри, а й фактична глибина корпусу вентиля, положення маховика та напрямок підключення рукава.

Відповідні вироби можна переглянути в категорії пожежних вентилів.

Пожежний рукав

Рукав повинен відповідати вимогам проєкту та розміщуватися так, щоб не затискатися корпусом або дверцятами.

Доступні варіанти представлені в розділі пожежних рукавів.

Рукавна касета

Касета повинна мати достатньо простору не лише у складеному положенні, а й для передбаченого конструкцією руху.

Пожежний ствол

Ствол і з’єднувальні головки необхідно розмістити так, щоб до них можна було швидко отримати доступ.

Вбудована або навісна модель

Інші моделі можна порівняти в категорії вбудованих пожежних шаф.

Де використовується шафа 1700х600х250

Шафа пожежна 1700х600х250 вбудована без задньої стінки може використовуватися на різних об’єктах, якщо таке рішення передбачене проєктом.

• житлові комплекси;
• багатоповерхові будинки;
• офісні центри;
• адміністративні будівлі;
• торговельні об’єкти;
• підземні паркінги;
• склади;
• логістичні центри;
• виробничі підприємства;
• готелі;
• медичні заклади;
• навчальні установи;
• спортивні споруди.

Місце встановлення пожежного поста визначається проєктом. Наявність зручної ніші сама по собі не є підставою для зміни проєктного розташування обладнання.

Виробництво пожежних шаф за індивідуальними розмірами

Виробництво пожежних шаф за індивідуальним технічним завданням особливо актуальне для об’єктів із нестандартною геометрією або вже змонтованими комунікаціями.

Індивідуальний корпус може бути доцільним, якщо:

• висота ніші відрізняється від 1700 мм;
• ширина не відповідає 600 мм;
• потрібна інша глибина;
• вентиль розташований зі зміщенням;
• трубопровід проходить у нетиповій зоні;
• необхідна інша внутрішня компоновка;
• потрібна певна сторона відкривання;
• потрібно виготовити серію однакових шаф.

Для точного виготовлення бажано надати креслення або ескіз із габаритами ніші та положенням комунікацій.

Нормативні вимоги України

Пожежна шафа є частиною пожежного поста, тому її необхідно розглядати разом із внутрішнім протипожежним водопроводом, кран-комплектом та іншими елементами системи.

Правила пожежної безпеки в Україні

Під час експлуатації враховуються Правила пожежної безпеки в Україні, затверджені наказом МВС України №1417.

Протипожежне обладнання повинно залишатися справним і доступним. Не допускається постійно захаращувати простір перед пожежною шафою.

ДБН В.2.5-56:2014

При проєктуванні систем протипожежного захисту застосовується ДБН В.2.5-56:2014 «Системи протипожежного захисту» з чинними змінами.

ДСТУ EN 671

ДСТУ EN 671-1:2017 стосується пожежних кран-комплектів із напівжорсткими рукавами.

ДСТУ EN 671-2:2017 регламентує пожежні кран-комплекти з плоскоскладаними рукавами.

ДСТУ EN 671-3:2017 містить вимоги щодо технічного обслуговування відповідних кран-комплектів.

Офіційна інформація про прийняття стандартів серії ДСТУ EN 671 міститься у наказі ДП «УкрНДНЦ» №206.

Монтаж вбудованої пожежної шафи

Перед установленням потрібно повторно перевірити готовий будівельний отвір і положення трубопроводу.

1. Звірити місце встановлення з проєктом.
2. Виміряти готову нішу.
3. Перевірити трубопровід та пожежний вентиль.
4. Виконати попередню примірку.
5. Виставити корпус по вертикалі.
6. Перевірити горизонталь.
7. Надійно закріпити конструкцію.
8. Встановити передбачене обладнання.
9. Перевірити роботу дверцят.
10. Переконатися у вільному доступі до обладнання.

За необхідності можна скористатися послугою монтажу пожежних шаф.

Поширені помилки при виборі

Орієнтація лише на зовнішній габарит

Потрібно враховувати фактичні розміри внутрішнього обладнання.

Один замір високої ніші

При висоті 1700 мм проєм може мати помітне відхилення по вертикалі.

Не врахована глибина стіни

Для корпусу 250 мм необхідно переконатися, що стіна та інженерні комунікації дозволяють сформувати відповідну нішу.

Не враховане оздоблення

Плитка, штукатурка та декоративні панелі можуть зменшити корисний розмір монтажного отвору.

Суттєва переробка готового корпусу

Якщо стандартна модель не відповідає об’єкту, доцільніше замовити індивідуальне виробництво пожежної шафи.

Перевірка після монтажу

Експлуатація та обслуговування

Шафа пожежна 1700х600х250 вбудована без задньої стінки повинна залишатися справною та доступною протягом усього періоду експлуатації.

Під час огляду перевіряють:

• стан корпусу;
• роботу петель;
• роботу замка;
• надійність кріплення;
• стан захисного покриття;
• наявність корозії;
• доступність обладнання;
• відсутність сторонніх предметів.

Пожежну шафу не слід використовувати як місце для зберігання господарського інвентарю, документів або інструменту.

Чому варто замовляти шафи у виробника

Виробництво пожежних шаф дозволяє адаптувати конструкцію до реального об’єкта ще до монтажу.

До виготовлення можна погодити:

• висоту;
• ширину;
• глибину;
• тип монтажу;
• виконання без задньої стінки;
• сторону відкривання;
• внутрішню організацію;
• кількість виробів.

FAQ — поширені питання

Які розміри має пожежна шафа?

Габарити моделі — 1700 мм по висоті, 600 мм по ширині та 250 мм по глибині.

Що означає вбудоване виконання?

Основна частина корпусу встановлюється у підготовлену стінову нішу.

Що означає «без задньої стінки»?

Тильна частина корпусу не має суцільної металевої панелі, що спрощує суміщення з трубопроводом.

Який код товару?

Код моделі — ШП 1700х600х250 вбуд. без з. ст.

Чим корисна глибина 250 мм?

Вона дає більше внутрішнього простору для передбаченого проєктом пожежного обладнання.

Чи потрібно робити нішу точно 1700×600×250 мм?

Ні. Це габарити товару. Монтажний отвір визначається з урахуванням конструкції корпусу та технологічних зазорів.

Чи можна замовити інший розмір?

Так. Можливе виробництво пожежних шаф за індивідуальними параметрами.

Які нормативні документи враховувати?

Необхідно враховувати Правила пожежної безпеки в Україні, ДБН В.2.5-56:2014 з чинними змінами та застосовні стандарти серії ДСТУ EN 671.

Де замовити шафу пожежну 1700х600х250?

Замовлення та консультацію можна оформити через контакти компанії.
