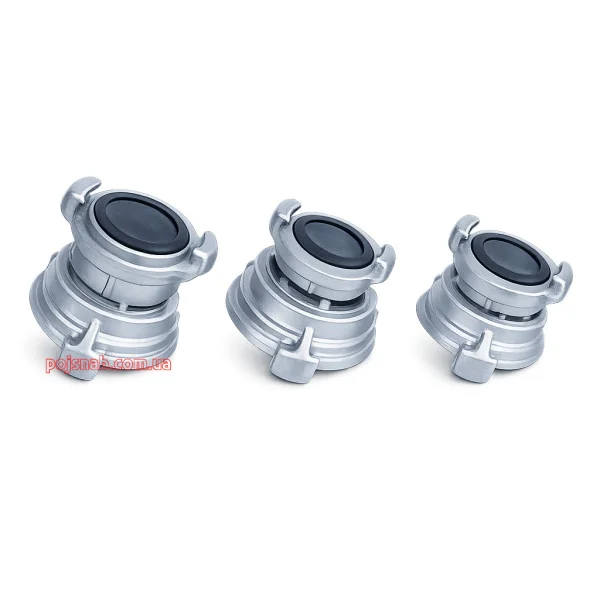

Головка перехідна ГП 50/70

Головка перехідна ГП 50/70

Головка перехідна ГП 50/70 — це з'єднувальна арматура для стикування пожежних рукавних ліній різного діаметра: Ду 50 (рукав Ø51 мм) і Ду 70 (рукав Ø66 мм). Без перехідної головки неможливо безпосередньо з'єднати магістральну лінію Ду 70 з робочою лінією Ду 50 — стикові вузли різних діаметрів несумісні між собою. ГП 50/70 (також маркується ГП 50х70) є обов'язковим елементом комплектації пожежних автомобілів, мотопомп, аварійно-рятувального обладнання ДСНС і ДПД. На pojsnab.com.ua ви можете купити сертифіковану головку перехідну ГП 50/70 у Києві з доставкою по всій Україні від українських виробників за вигідною ціною.

Що таке головка перехідна ГП 50/70 і для чого вона використовується

ГП 50/70 — це двостороння з'єднувальна головка «типу Богданова», у якої на одному торці розташований стиковий вузол Ду 50, а на іншому — Ду 70. Маркування:

• Г — головка;
• П — перехідна;
• 50/70 — переходить з умовного проходу Ду 50 на Ду 70.

Перехідна головка дозволяє з'єднати рукавну лінію Ду 50 (з головкою ГР-50) і лінію Ду 70 (з головкою ГР-70). Обидва стикових вузли — стандартні швидкороз'ємні з'єднання «Богданова», тому ГП 50/70 під'єднується до відповідних головок вручну, без інструменту, за лічені секунди.

Типові сценарії застосування ГП 50/70:

1. розгалуження магістралі: від магістральної лінії Ду 70 потрібно подати воду на робочу лінію Ду 50;
2. стикування рукавів різних діаметрів у складі однієї пожежної лінії;
3. підключення обладнання Ду 50 до магістральної лінії або насоса з виходом Ду 70;
4. аварійне нарощування лінії, коли наявні тільки рукави різних діаметрів.

Основні технічні характеристики

• перехід — з Ду 50 на Ду 70;
• робочий тиск — до 1,6 МПа (16 атм);
• випробувальний тиск — до 2,0 МПа;
• тип з'єднання — двосторонній швидкороз'ємний стик «Богданова» (Ду 50 і Ду 70);
• матеріал — алюмінієвий сплав (АК7);
• ущільнення — гумові кільця з маслобензостійкої гуми (по одному на кожен стик);
• діапазон робочих температур — від мінус 40 до плюс 50 градусів Цельсія;
• маса — приблизно 0,4–0,6 кг.

Конструкція перехідної головки ГП 50/70

ГП 50/70 — це нероз'ємний (як правило) корпус, що містить:

• стиковий вузол Ду 50 — обойма з іклоподібними затискачами під ГР-50;
• стиковий вузол Ду 70 — обойма з іклоподібними затискачами під ГР-70;
• центральний канал зі зміною діаметра;
• гумові ущільнювальні кільця на обох стиках.

Де застосовується головка ГП 50/70

• пожежні автомобілі (АЦ, АЦП, АНР);
• пожежні мотопомпи;
• аварійно-рятувальні комплекти ДСНС і ДПД;
• системи зовнішнього протипожежного водопостачання;
• розгалуження магістральних рукавних ліній;
• навчально-тренувальні комплекти.

Як правильно вибрати головку ГП 50/70

1. Напрямок переходу. ГП 50/70 — універсальна, працює в обох напрямках (з 50 на 70 і навпаки).
2. Матеріал. Тільки алюмінієвий сплав з якісним литтям.
3. Робочий тиск. До 1,6 МПа.
4. Сумісність. Стик Ду 50 — під ГР-50, стик Ду 70 — під ГР-70.
5. Наявність ущільнювачів. Два гумові кільця — на обох стиках.
6. Сертифікати. Сертифікат відповідності, паспорт виробу.
7. Виробник. Перевага українським виробникам.

Нормативні вимоги в Україні

• ДСТУ 3810-98 — пожежні напірні рукави;
• Правила пожежної безпеки в Україні;
• НАПБ Б.01.008 / НАПБ Б.03.001;
• ДБН В.2.5-56.

Важливо: конкретний нормативний документ необхідно перевіряти залежно від виду обладнання, сфери застосування та проєктної документації.

Таблиця 1. Технічні характеристики ГП 50/70

Таблиця 2. Серія перехідних головок ГП

Переваги купівлі ГП 50/70 на pojsnab.com.ua

• прямі поставки від українських виробників;
• сертифікати та паспорти на партію;
• гарантія від виробника — 12 місяців;
• склад у Києві — відправка день у день;
• робота з підприємствами, ДСНС, ДПД з ПДВ;
• безкоштовна консультація;
• гуртові ціни на партії.

Типові помилки при виборі

1. Плутанина з ГП 50/80 і ГП 70/80. Уважно перевіряйте діаметри переходу.
2. Купівля без ущільнювачів. Потрібно ДВА гумові кільця — на обох стиках.
3. Без сертифіката. Підстава для зауважень при перевірці.
4. Купівля «б/в». Зношені ікла обойм — ризик відмови.
5. Купівля при невідповідності діаметрів. Перевірте, які саме лінії потрібно з'єднати.

Рекомендації спеціаліста

• тримайте перехідні головки у кожному пожежному комплекті — це універсальний «адаптер» рукавних ліній;
• при отриманні перевіряйте обидва стикових вузли на плавність обертання обойм;
• оглядайте лиття на просвіт;
• контролюйте наявність обох гумових ущільнювачів;
• тримайте запасні ущільнювальні кільця окремо;
• замовляйте ГП 50/70 разом з ГР-50 і ГР-70 — для повної сумісності.

Монтаж, експлуатація та обслуговування

Застосування

1. З одного боку приєднати ГП 50/70 до головки ГР-50 рукавної лінії Ду 50.
2. З іншого боку — до головки ГР-70 рукавної лінії Ду 70.
3. З'єднання виконується вручну, без інструменту, поворотом обойм.
4. Перед подачею води перевірити наявність ущільнювачів на обох стиках.

Експлуатація

• з'єднання виконувати на чистих посадкових поверхнях;
• уникати ударних навантажень;
• після використання очищати від бруду й піску.

Обслуговування

• огляд раз на квартал;
• заміна ущільнювальних кілець за перших ознак зносу;
• фіксація у журналі обліку.

Ціна головки ГП 50/70 та від чого вона залежить

• виробник;
• якість лиття;
• комплектація з ущільнювачами;
• обсяг партії;
• сертифікація.

Актуальну ціну на pojsnab.com.ua уточнюйте у картці товару або у менеджера.

Купити головку перехідну ГП 50/70 у Києві на pojsnab.com.ua

На pojsnab.com.ua ви можете купити сертифіковану ГП 50/70 з гарантією виробника і доставкою по Україні. Що отримуєте:

• доставка Новою Поштою, Делівері, адресна — 1–3 дні;
• самовивіз зі складу у Києві;
• безкоштовна консультація;
• допомога з підбором перехідних головок під ваші рукавні лінії;
• оформлення для підприємств, ДСНС, ДПД з ПДВ;
• знижки на гуртові партії;
• гнучкі умови оплати.

Експертна порада

• чітко визначте, які діаметри ліній потрібно з'єднати — для пари Ду 50 / Ду 70 потрібна саме ГП 50/70;
• огляньте обидва стикових вузли на плавність обертання обойм;
• огляньте лиття на просвіт — без раковин;
• пересвідчіться у наявності двох гумових ущільнювачів;
• попросіть паспорт виробу і сертифікат відповідності;
• замовляйте у комплекті з відповідними рукавними головками.

FAQ — часті запитання

1. Для чого потрібна головка ГП 50/70?

Для з'єднання пожежних рукавних ліній різного діаметра — Ду 50 і Ду 70, які напряму між собою несумісні.

2. ГП 50/70 і ГП 50х70 — це одне й те саме?

Так, це різні позначення одного виробу.

3. Чи працює ГП 50/70 в обох напрямках?

Так. Перехідна головка універсальна — переходить як з 50 на 70, так і з 70 на 50.

4. Скільки ущільнювачів у ГП 50/70?

Два гумові кільця — по одному на кожен стиковий вузол.

5. Яка ціна ГП 50/70 у Києві?

Уточнюйте у картці товару на pojsnab.com.ua.

6. Чи потрібна сертифікація?

Так, обов'язкова: сертифікат відповідності + паспорт виробу.

7. Який термін гарантії?

12 місяців від виробника.

8. Чи є доставка по Україні?

Так. Нова Пошта, Делівері, Укрпошта, адресна.

9. Чи можна купити оптом?

Так. Для підприємств і ДСНС — рахунок з ПДВ.

10. Чи можна замінити ГП 50/70 на ГП 50/80?

Ні. Це різні переходи. ГП 50/70 з'єднує Ду 50 і Ду 70, ГП 50/80 — Ду 50 і Ду 80.

Висновок

Головка перехідна ГП 50/70 — необхідний «адаптер» для з'єднання пожежних рукавних ліній Ду 50 і Ду 70. Без неї неможливо стикувати магістральні і робочі лінії різного діаметра. На pojsnab.com.ua ви знайдете сертифіковані перехідні головки ГП 50/70 від українських виробників у Києві за вигідною ціною з доставкою по Україні.
