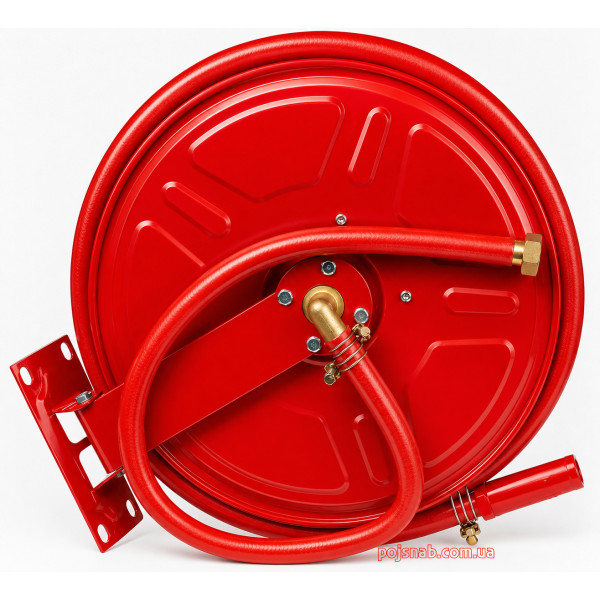

Кран-комплект пожежний Д-25 з напівжорстким рукавом 20 м

Модель Д-25/20 м також зустрічається під позначеннями ПКК-25-20, кран-комплект ДУ-25, пожежна котушка 25 мм або кран-комплект із напівжорстким рукавом 25 мм довжиною 20 метрів. Це один із найбільш затребуваних типорозмірів для внутрішніх пожежних постів, але можливість його застосування, місце встановлення та необхідні характеристики повинні визначатися проєктом об’єкта.

У каталозі ПОЖЕЖНЕ ОБЛАДНАННЯ можна переглянути інші пожежні кран-комплекти з напівжорстким рукавом та порівняти моделі за діаметром, довжиною, типом котушки, способом підключення і складом поставки.

Що таке пожежний кран-комплект Д-25/20 м

Пожежний кран-комплект із напівжорстким рукавом є готовим інженерним вузлом для транспортування води від внутрішньої водопровідної мережі до місця виникнення пожежі. Обладнання зберігається у постійній готовності та може застосовуватися на початковій стадії займання, коли подавання води є безпечним і відповідає характеру горіння.

Основна відмінність моделі Д-25 полягає у внутрішньому діаметрі рукава — 25 мм. Порівняно з компактнішим рукавом Д-19 більший прохідний переріз створює інші гідравлічні умови та може забезпечувати більшу витрату води за належного тиску, правильно підібраного ствола і відповідних параметрів водопроводу.

Напівжорсткий рукав не складається у плоску скатку, а зберігає внутрішній канал у ненаповненому стані. Завдяки цьому він рівномірно намотується на барабан і може послідовно розмотуватися під час руху користувача до захищеної зони.

Розшифрування позначення ПКК-25-20

• ПКК — пожежний кран-комплект;
• 25 — номінальний внутрішній діаметр напівжорсткого рукава, мм;
• 20 — довжина рукавної лінії, м;
• Ду 25 — поширене позначення умовного проходу відповідного вузла;
• напівжорсткий рукав — рукав, що зберігає прохідний переріз без заповнення водою.

Саме маркування Д-25/20 м не містить усіх технічних даних. За ним не можна точно визначити робочий тиск, витрату води, ефективну дальність струменя, діаметр насадки ствола, габарити котушки або тип різьбового приєднання. Ці параметри потрібно перевіряти за паспортом фактично поставленого виробу.

Основні характеристики кран-комплекту Д-25 з рукавом 20 м

Важливо: робочий тиск, випробувальний тиск, мінімальну витрату, дальність суцільного та розпиленого струменя, масу і габарити необхідно заповнити за паспортом саме тієї моделі, яка продається на сторінці. Не варто копіювати значення з товару іншого виробника.

Що входить до пожежного кран-комплекту

Комплектація ПКК-25-20 може відрізнятися залежно від конструкції та умов замовлення. В одних випадках постачається рукав на барабані зі стволом, в інших — повністю підготовлений вузол із запірним краном, підведенням води та кріпленням.

До погодженого комплекту можуть входити:

• напівжорсткий пожежний рукав Д-25 довжиною 20 м;
• металева котушка або барабан для намотування;
• кронштейн для встановлення на стіні чи всередині шафи;
• водопровідна вісь барабана;
• гнучкий перехід або підвідний шланг;
• штуцер для підключення до водопровідної мережі;
• вхідний запірний кран або вентиль;
• ручний перекривний пожежний ствол;
• ущільнення та кріпильні елементи;
• паспорт та інструкція виробника.

Перед оплатою рекомендується отримати письмову специфікацію. Формулювання «кран-комплект Д-25/20 м» саме по собі не гарантує наявності крана, шафи або всіх монтажних деталей.

Переваги напівжорсткого рукава діаметром 25 мм

Оптимальний прохідний переріз

Внутрішній діаметр 25 мм є практичним рішенням для компактних стаціонарних кран-комплектів. Він забезпечує більший прохідний переріз порівняно з моделлю Д-19, але не потребує такої великої шафи, як класичний комплект із плоскоскладаним рукавом Д-51.

Зберігання на котушці

Двадцятиметровий рукав рівномірно намотується на барабан. Це спрощує його зберігання, зменшує ризик безладного укладання та дає можливість візуально контролювати стан рукавної лінії.

Поступове розмотування

Напівжорсткий рукав зберігає внутрішній канал і може поступово розмотуватися під час наближення до осередку займання. Допустимий порядок подавання води необхідно визначати за конструкцією та інструкцією конкретного кран-комплекту.

Менший ризик повного перетискання

Рукав краще зберігає форму, ніж плоскоскладане полотно. Проте його потрібно захищати від сильних перегинів, затискання дверима, гострих крайок, надмірного розтягування та механічних пошкоджень.

Зрозуміле користування

Котушка, рукав і перекривний ствол утворюють єдиний функціональний вузол. Це зменшує кількість операцій перед подаванням води та полегшує застосування обладнання людьми, які пройшли відповідний інструктаж.

Д-25 чи Д-19: який кран-комплект вибрати

Моделі Д-25 та Д-19 відрізняються не лише зовнішніми розмірами. Діаметр рукава впливає на гідравлічний опір, можливу витрату води, масу намотування та необхідний розмір котушки.

Для порівняння компактних типорозмірів можна переглянути кран-комплект пожежний Д-19 з рукавом 20 м. Самостійно замінювати передбачену проєктом модель Д-25 на Д-19 не рекомендується.

Чи забезпечує рукав 20 м радіус дії 20 метрів

Номінальна довжина рукава не дорівнює фактичному радіусу захищеної зони. Рукав проходить не по прямій, а через коридори, дверні отвори, повороти та зони з обладнанням.

Частина довжини витрачається на:

• відстань від котушки до дверного отвору;
• огинання стін, колон та перегородок;
• обхід меблів, стелажів і технологічних установок;
• повороти у коридорах;
• перепади рівнів підлоги;
• запас біля котушки та ствола;
• збереження безпечної відстані від вогню.

Під час підбору кран-комплекту потрібно виміряти реальний шлях від точки монтажу до найбільш віддаленої частини захищеної зони. Не слід визначати довжину по прямій через стіни або закриті приміщення.

Де встановлюють кран-комплекти Д-25/20 м

Обладнання використовується всередині будинків і споруд, у яких проєктом передбачена відповідна система водяного пожежогасіння. Залежно від призначення та параметрів об’єкта кран-комплект може встановлюватися:

• у багатоквартирних житлових будинках;
• у поверхових пожежних постах;
• у громадських та адміністративних будівлях;
• в офісних центрах;
• у готелях і гуртожитках;
• у навчальних та медичних закладах;
• у торговельних комплексах;
• на критих паркінгах;
• у технічних і допоміжних приміщеннях;
• на виробничих об’єктах, якщо це передбачено проєктом.

Тип будівлі сам по собі не підтверджує можливість застосування певної моделі. Остаточне рішення повинно враховувати витрату води, кількість струменів, тиск у мережі, довжину рукава, місце встановлення та інші проєктні параметри.

Вимоги ДСТУ EN 671-1 і ДБН

Профільним стандартом для пожежних кран-комплектів із напівжорсткими рукавами є ДСТУ EN 671-1:2017. Стандарт охоплює конструкцію, гідравлічні властивості, експлуатаційну надійність, котушку, перекривний ствол, вхідний запірний клапан, шафу, маркування та методи випробувань.

ДСТУ EN 671-1:2017 замінив ДСТУ 4401-1:2005. Тому в паспорті, сертифікаційних документах і SEO-описі не слід представляти ДСТУ 4401-1:2005 як чинний стандарт.

ДБН В.2.5-64:2012 зі змінами містить положення щодо кран-комплектів, обладнаних котушкою з напівжорстким рукавом діаметром не менше 25 мм та виконаних відповідно до ДСТУ EN 671-1. Водночас конкретні вимоги потрібно застосовувати в контексті виду будівлі, складу системи та затвердженої проєктної документації.

Перед замовленням потрібно перевірити:

• необхідність установлення кран-комплекту на конкретному об’єкті;
• передбачений проєктом діаметр рукава;
• розрахункову витрату води;
• тиск біля найбільш віддаленої точки;
• кількість одночасно працюючих струменів;
• характеристики перекривного ствола;
• розташування пожежного поста;
• габарити та конструкцію шафи;
• можливість технічного обслуговування.

Згадка ДСТУ на сторінці не замінює документального підтвердження відповідності товару. Необхідно перевіряти паспорт, маркування та документи саме на партію обладнання, що постачається.

Як підібрати пожежну шафу для ПКК-25-20

Котушка з двадцятиметровим рукавом Д-25 займає більше місця, ніж модель Д-19. Тому корпус потрібно підбирати за фактичними розмірами повністю зібраного комплекту.

У каталозі можна замовити пожежні шафи для кран-комплектів і вогнегасників у навісному, вбудованому або приставному виконанні.

Для розрахунку шафи потрібні такі дані

• зовнішній діаметр котушки з повністю намотаним рукавом;
• ширина барабана разом із кронштейном;
• загальна монтажна глибина;
• напрямок відкидання або обертання котушки;
• сторона підведення трубопроводу;
• місце розташування запірного крана;
• траєкторія руху маховика;
• напрямок відчинення дверцят;
• необхідність відсіку для вогнегасників;
• наявність задньої стінки;
• спосіб встановлення корпусу.

Котушка не повинна торкатися дверцят або внутрішніх перегородок. Необхідно залишити достатній проміжок для вільного обертання, доступу до ствола, відкривання крана та огляду всіх з’єднань.

Підключення до внутрішнього водопроводу

Для подавання води кран-комплект підключається до трубопроводу через відповідний запірний вузол. Його конструкція залежить від напрямку підведення мережі, типу різьби, розташування обладнання та робочих параметрів системи.

Окремо можна підібрати пожежні крани й вентилі ДУ-25, але перед покупкою необхідно перевірити сумісність із підвідним вузлом котушки.

Під час вибору запірного крана враховують

• умовний прохід;
• матеріал корпуса;
• пряму або кутову конструкцію;
• тип внутрішньої та зовнішньої різьби;
• напрямок руху води;
• допустимий тиск;
• доступність рукоятки або маховика;
• можливість монтажу у вибраній шафі.

Вихідний патрубок повинен бути орієнтований так, щоб рукав або підвідний елемент не утворював різкого залому. Усі різьбові з’єднання після монтажу необхідно перевірити на герметичність.

Перекривний пожежний ствол

Ствол розташовується на робочому кінці рукава та дає змогу спрямовувати і перекривати потік води. Залежно від виконання він може формувати компактний або розпилений струмінь.

Під час комплектації можна переглянути ручні пожежні стволи та підібрати модель із відповідними приєднувальними і гідравлічними характеристиками.

Для правильного вибору перевіряють:

• приєднувальний діаметр;
• спосіб фіксації на рукаві;
• діаметр вихідної насадки;
• наявність перекривного механізму;
• режими формування струменя;
• допустиме робоче положення;
• розрахункову витрату води;
• допустимий тиск.

Заміна штатного ствола на довільну модель може змінити витрату, дальність і форму струменя. Тому всі компоненти потрібно розглядати як єдину гідравлічну систему.

Виробництво пожежних кран-комплектів у Києві

POJSNAB виконує виробництво, складання та комплектацію пожежного обладнання для житлових, громадських, комерційних і виробничих об’єктів. Кран-комплект Д-25/20 м можна замовити як окремий товар або як частину готового пожежного поста.

Під час оформлення замовлення узгоджуються:

• кількість кран-комплектів;
• діаметр і довжина напівжорсткого рукава;
• конструкція котушки;
• тип настінного або внутрішнього кронштейна;
• спосіб підведення води;
• модель запірного крана;
• тип перекривного ствола;
• різьбові та з’єднувальні елементи;
• виконання пожежної шафи;
• колір і розміри корпусу;
• необхідність відсіків для вогнегасників.

Для нестандартного замовлення бажано надати креслення, специфікацію, фотографію місця встановлення або розміри підготовленої ніші. Це дає можливість заздалегідь перевірити взаємне розташування котушки, крана, дверцят і трубопроводу.

Монтаж кран-комплекту Д-25/20 м

Монтаж виконується за проєктною документацією та інструкцією виробника. Основа повинна витримувати масу обладнання і навантаження, яке виникає під час розмотування рукава.

Основні етапи встановлення

1. перевірити відповідність точки монтажу проєкту;
2. підготувати стіну, нішу або пожежну шафу;
3. закріпити кронштейн котушки;
4. перевірити горизонтальність і надійність кріплення;
5. підключити підвідний вузол до водопроводу;
6. встановити запірний кран у доступному положенні;
7. перевірити обертання та відкидання котушки;
8. розмотати рукав на повну довжину;
9. переконатися у відсутності затискання та перегинів;
10. перевірити роботу перекривного ствола;
11. виконати передбачене випробування системи;
12. оформити результати перевірки.

Замовники з Києва можуть погодити через розділ послуги з монтажу пожежного обладнання та комплексне встановлення шафи з кран-комплектом.

Правила безпечного застосування

Кран-комплект подає воду, тому його не можна використовувати для всіх можливих видів пожеж. Перед застосуванням потрібно викликати пожежно-рятувальний підрозділ, попередити людей та оцінити небезпеку.

Не можна спрямовувати воду на електрообладнання, яке перебуває під напругою. Спочатку електроустановку потрібно безпечно знеструмити відповідно до встановленого на об’єкті порядку.

Вода також може бути непридатною або небезпечною для гасіння:

• горючих рідин, що розтікаються по поверхні;
• газів;
• речовин, які активно реагують із водою;
• розплавлених матеріалів;
• специфічних технологічних речовин.

Кран-комплект не замінює переносні засоби пожежогасіння. Залежно від пожежного ризику приміщення додатково комплектують відповідними пожежними вогнегасниками.

Огляд і технічне обслуговування ПКК-25-20

Обладнання повинно залишатися справним, доступним і готовим до застосування. Періодичність та обсяг обслуговування визначаються чинними вимогами, проєктною документацією, паспортом виробника і графіком конкретного об’єкта.

Пожежний рукав не можна застосовувати для прибирання, поливання, миття території, наповнення резервуарів або інших господарських робіт. Після використання комплект потрібно оглянути та відновити його готовність до експлуатації.

Типові помилки під час вибору

Орієнтація лише на діаметр

Діаметр 25 мм не гарантує необхідної витрати води. Потрібно враховувати тиск, довжину рукава, ствол та характеристики мережі.

Купівля без специфікації

Під назвою ПКК-25-20 можуть продаватися різні комплектації. До оплати потрібно отримати точний перелік компонентів.

Застосування характеристик іншого виробника

Зовні схожі кран-комплекти можуть мати різний робочий тиск, ствол, котушку та приєднувальний вузол.

Неправильний вибір пожежної шафи

Барабан може не поміститися за глибиною або блокувати дверцята. Габарити потрібно звіряти за повністю намотаною котушкою.

Невідповідність різьби

Підвідний патрубок, вентиль і котушка повинні мати сумісні приєднання.

Заміна Д-25 на Д-19 без погодження

Зменшення діаметра змінює гідравлічні характеристики та може суперечити проєкту або вимогам до конкретного об’єкта.

Перекритий доступ

Шафа не повинна закриватися меблями, коробками, товаром або іншим обладнанням.

Від чого залежить ціна кран-комплекту Д-25/20 м

Вартість залежить не тільки від довжини та діаметра рукава. На ціну впливають конструкція барабана, матеріали, ствол, запірний вузол, кронштейн та повнота поставки.

Під час розрахунку враховуються:

• тип і матеріал напівжорсткого рукава;
• виконання котушки;
• наявність водопровідної осі;
• конструкція кронштейна;
• модель перекривного ствола;
• тип запірного крана;
• різьбові перехідники;
• наявність пожежної шафи;
• нестандартні розміри корпусу;
• кількість комплектів у замовленні;
• необхідність монтажу;
• місто та спосіб доставки.

Порівнюючи пропозиції різних постачальників, необхідно зіставляти однаковий склад комплекту. Низька ціна може стосуватися лише рукава на барабані без запірного крана, шафи або монтажних компонентів.

Як замовити кран-комплект Д-25/20 м

Для точного розрахунку варто передати менеджеру:

1. кількість потрібних комплектів;
2. позначення Д-25/20 м;
3. необхідний склад поставки;
4. параметри водопровідної мережі;
5. тип і розмір приєднання;
6. розміри місця встановлення;
7. сторону підведення труби;
8. вимоги до пожежної шафи;
9. потрібний строк виготовлення;
10. адресу доставки.

Для комплектування нового об’єкта бажано надати специфікацію або фрагмент проєкту. Це допомагає правильно підібрати котушку, кран, ствол, шафу та з’єднувальні елементи.

Купити пожежний кран-комплект Д-25/20 м у Києві

У компанії ПОЖЕЖНЕ ОБЛАДНАННЯ можна купити кран-комплект пожежний із напівжорстким рукавом Д-25 довжиною 20 м для житлового, адміністративного, громадського або виробничого об’єкта. Доступне комплектування пожежного поста під проєкт, виготовлення шафи та підбір сумісної арматури.

Замовлення можна отримати у Києві або оформити доставку пожежного обладнання по Україні. Перед оплатою уточнюйте поточну ціну, строк комплектації, гарантію та перелік документів, які постачаються з виробом.

Переваги замовлення у ПОЖЕЖНЕ ОБЛАДНАННЯ

• виробництво та комплектація пожежного обладнання у Києві;
• підбір кран-комплекту під технічне завдання;
• виготовлення пожежної шафи під фактичні габарити;
• можливість замовити арматуру та ствол в одному місці;
• робота з одиничними й оптовими партіями;
• комплексне оснащення будівель;
• відправлення замовлень по Україні;
• консультація щодо сумісності компонентів.

FAQ — запитання про кран-комплект Д-25/20 м

Що означає Д-25/20 м?

Позначення означає, що кран-комплект має напівжорсткий рукав із внутрішнім діаметром 25 мм і довжиною 20 метрів.

Що таке ПКК-25-20?

Це поширене скорочене позначення пожежного кран-комплекту з рукавом діаметром 25 мм і довжиною 20 м.

Що входить до комплекту?

Залежно від виконання поставка може містити рукав, котушку, кронштейн, підвідний вузол, запірний кран, перекривний ствол, кріплення та паспорт.

Чи входить пожежна шафа у вартість?

Шафа може продаватися окремо або входити до погодженої комплектації. Її наявність потрібно перевірити у специфікації.

Чи відповідає модель ДСТУ EN 671-1?

ДСТУ EN 671-1:2017 установлює вимоги до цього типу обладнання. Відповідність конкретного виробу повинна підтверджуватися документами виробника.

Чи можна використовувати старий ДСТУ 4401-1:2005?

ДСТУ 4401-1:2005 був замінений ДСТУ EN 671-1:2017, тому його не слід зазначати як чинний стандарт.

Чи можна замінити Д-25 на Д-19?

Без погодження з проєктувальником заміна не рекомендується. Зменшення діаметра змінює гідравлічні параметри системи.

Який робочий тиск має ПКК-25-20?

Точне значення потрібно перевіряти за паспортом конкретної моделі. Воно не визначається лише діаметром і довжиною рукава.

Чи потрібно повністю розмотувати напівжорсткий рукав?

Напівжорстка конструкція зберігає внутрішній канал, але правильний порядок використання потрібно дивитися в інструкції виробника.

Чи дорівнює радіус дії 20 метрам?

Ні. Реальна зона залежить від планування, поворотів, перешкод, запасу біля котушки та ефективної дальності водяного струменя.

Як вибрати шафу для котушки?

Потрібно знати діаметр, ширину і глибину повністю намотаної котушки, напрямок її обертання, розташування крана та підведення трубопроводу.

Чи можна гасити водою електрообладнання?

Не можна подавати воду на електрообладнання під напругою. Перед застосуванням потрібне безпечне знеструмлення.

Чи замінює кран-комплект вогнегасники?

Ні. Вода придатна не для всіх видів пожеж, тому об’єкт додатково оснащують вогнегасниками відповідного типу.

Де купити кран-комплект Д-25/20 м?

Замовити пожежний кран-комплект Д-25 з рукавом 20 м можна у POJSNAB у Києві з комплектацією та доставкою по Україні.
