Шафа пожежна 600х800х80 вбудована без задньої стінки

Шафа пожежна 600х800х80 вбудована без задньої стінки

Шафа пожежна 600х800х80 вбудована без задньої стінки — металева конструкція для компактного розміщення обладнання внутрішнього протипожежного водопроводу в заздалегідь підготовленій стіновій ніші. Модель застосовується для формування доступного пожежного поста у житлових, громадських, адміністративних, торговельних, складських і виробничих будівлях.

Особливістю конструкції є відсутність суцільної задньої панелі. Завдяки цьому підведений трубопровід, пожежний вентиль, фітинги та частина внутрішнього обладнання можуть розміщуватися безпосередньо у глибині ніші. Таке рішення особливо зручне на об’єктах реконструкції або у приміщеннях, де трубопровід уже змонтований і змінити його положення складно.

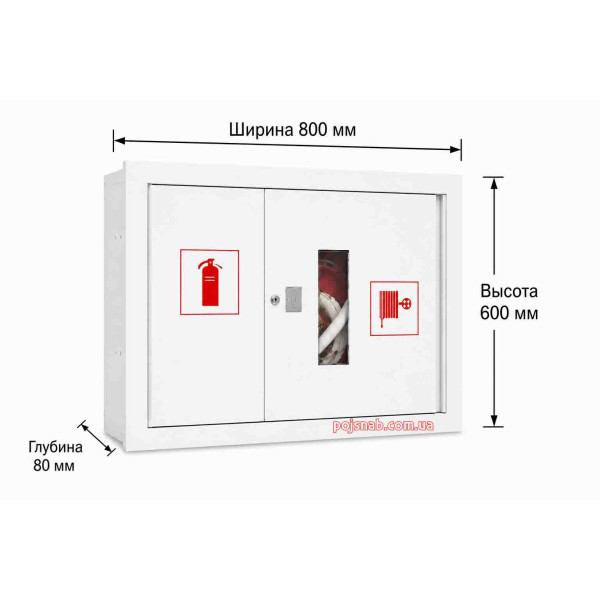

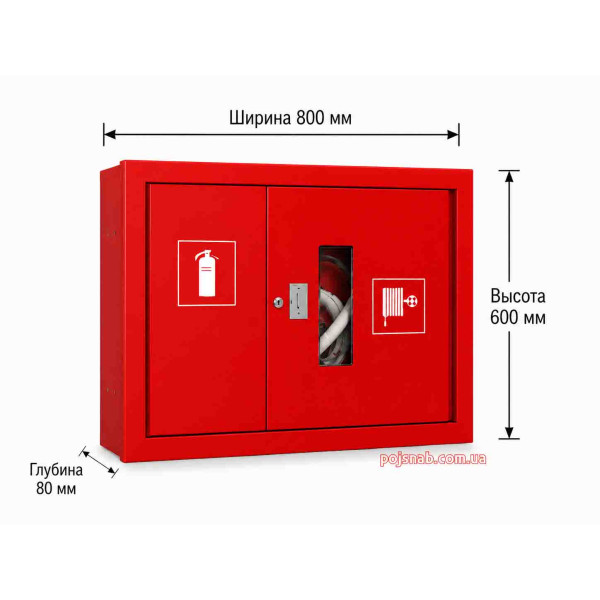

Номінальний габарит виробу становить 600×800×80 мм. Перед замовленням необхідно уточнити орієнтацію розмірів за кресленням виробника, оскільки положення шафи, напрямок відкривання дверей і розташування трубопроводу мають відповідати конкретному монтажному отвору.

Призначення пожежної шафи 600х800х80

Модель призначена насамперед для організованого розміщення складників внутрішнього пожежного кран-комплекту. Фактичне оснащення залежить від проєкту протипожежного захисту, параметрів водопроводу та корисної глибини підготовленої ніші.

Усередині пожежної шафи можуть розміщуватися:

• пожежний вентиль або клапан;
• напірний пожежний рукав;
• поворотна рукавна касета;
• ручний пожежний ствол;
• напірні з’єднувальні головки;
• датчик положення пожежного крана;
• кнопка запуску пожежного насоса;
• елементи маркування і пломбування;
• інші комплектуючі, передбачені проєктом.

Збільшений фронтальний розмір 800 мм дає більше можливостей для компонування обладнання, ніж компактна квадратна модель 600×600 мм. Проте це не означає автоматичної сумісності з будь-яким вентилем, рукавом або касетою. Потрібно враховувати не лише габарити корпусу, а й фактичну геометрію всього вузла.

Основні характеристики моделі

Що означає виконання без задньої стінки

Відсутність задньої панелі не є дефектом або незавершеною конструкцією. Це спеціальне виконання для встановлення у нішу, де стіна фактично формує тильну частину пожежного поста.

Вільне підведення трубопроводу

Трубопровід внутрішнього протипожежного водопроводу може заходити у робочу зону без необхідності вирізати великий отвір у задній панелі. Це спрощує монтаж, коли труба вже прокладена або має нестандартне положення.

Використання повної глибини ніші

Металевий корпус має номінальну глибину 80 мм, але пожежний вентиль, фітинги та частина касети можуть розташовуватися глибше — у будівельному отворі. Фактичний робочий простір визначається поєднанням корпусу і ніші.

Зручність під час реконструкції

Шафа пожежна 600х800х80 вбудована без задньої стінки підходить для заміни старих конструкцій, модернізації пожежного поста або встановлення навколо вже наявного трубопроводу. Положення комунікацій потрібно перевірити до виготовлення та монтажу.

Доступ до пожежної арматури

Відкрита тильна частина може полегшити доступ до вентиля і трубних з’єднань. Проте ніша має бути чистою, міцною та підготовленою так, щоб будівельний пил, гострі краї або виступи не пошкоджували пожежний рукав.

Чи достатньо глибини 80 мм

Глибина 80 мм стосується металевої частини шафи. Вона не завжди дорівнює повній глибині, доступній для розміщення обладнання.

Під час технічної перевірки враховують:

• повну корисну глибину ніші;
• відстань від вентиля до дверей;
• довжину виступної частини вентиля;
• положення маховика;
• розмір і радіус повороту касети;
• діаметр пожежного рукава;
• зовнішній розмір скатки;
• довжину ручного пожежного ствола;
• габарити рукавних головок;
• напрямок відкривання дверей.

Переваги вбудованої шафи 600х800х80

• компактне встановлення у площині стіни;
• мінімальний виступ у коридор або технічний прохід;
• збільшений фронтальний простір для компонування обладнання;
• зручне підведення вже прокладеного трубопроводу;
• можливість використовувати повну глибину ніші;
• акуратне оформлення пожежного поста;
• захист обладнання з фронтальної та бічних сторін;
• можливість погодження правого або лівого відкривання;
• придатність для нового будівництва і реконструкції;
• можливість комплексного підбору пожежної арматури.

Інші моделі можна переглянути у розділі пожежні шафи . Окремо на сайті представлені вбудовані пожежні шафи стандартних та індивідуальних розмірів.

Порівняння способів встановлення

Вбудована конструкція є практичним вибором для вузьких коридорів, сходових кліток, холів і технічних зон, де важливо зберегти вільну ширину проходу. Навісне виконання доцільне, коли створення глибокої ніші неможливе. Приставні моделі використовують для розширеної або багатосекційної комплектації.

Як правильно виміряти монтажну нішу

Навіть невелика помилка у вимірюваннях може призвести до перекосу корпусу, надмірного монтажного зазору або неможливості встановити шафу.

Перед замовленням необхідно визначити:

1. ширину ніші зверху, посередині та знизу;
2. висоту отвору зліва, по центру і справа;
3. найменшу фактичну глибину;
4. розташування осі трубопроводу;
5. діаметр і напрямок труби;
6. модель та габарити пожежного вентиля;
7. розмір поворотної касети;
8. діаметр і довжину пожежного рукава;
9. розмір ствола і з’єднувальних головок;
10. сторону відкривання дверей;
11. товщину майбутнього оздоблення;
12. необхідну ширину зовнішньої окантовки;
13. наявність перешкод перед фасадом;
14. міцність основи для кріплення.

Для розрахунку слід використовувати найменше значення ширини й висоти, отримане під час вимірювання. Стіни та монтажні отвори часто мають відхилення, які непомітні без перевірки у кількох точках.

Комплектація пожежної шафи

Корпус може постачатися окремо або разом з обладнанням. Професійна комплектація передбачає не просто купівлю окремих деталей, а їх узгодження за діаметром, типом з’єднання, робочими параметрами та габаритами.

Пожежний вентиль

Вентиль підключають до внутрішнього протипожежного водопроводу. Під час вибору враховують:

• умовний прохід;
• матеріал корпусу;
• пряму або кутову конструкцію;
• тип і напрямок різьби;
• розташування маховика;
• робочий тиск;
• сумісність із рукавною головкою.

Відповідні моделі представлені у категорії пожежні вентилі ДУ-25, ДУ-50 і ДУ-65 .

Напірний пожежний рукав

Рукав транспортує воду від вентиля до ручного ствола. Він повинен відповідати крану, головкам і проєктним параметрам системи.

Під час підбору перевіряють:

• внутрішній діаметр;
• довжину рукава;
• робочий тиск;
• матеріал і тип покриття;
• комплектацію з’єднувальними головками;
• зовнішні габарити у складеному стані;
• можливість вільного розгортання.

Для оснащення можна вибрати пожежні рукави Д51, Д66 і Д77 . Остаточний типорозмір визначають за проєктом і сумісністю всього вузла.

Ручний пожежний ствол

Ствол формує і спрямовує водяний струмінь. Його приєднувальний розмір повинен відповідати рукаву та з’єднувальній головці. Доступні моделі можна переглянути у розділі ручні пожежні стволи .

Поворотна рукавна касета

Касета утримує рукав у складеному положенні та повертається назовні після відкривання дверей. Під час компонування необхідно враховувати не лише її ширину, а й повну траєкторію руху.

З’єднувальні головки

Головки вентиля, рукава і ствола повинні відповідати одна одній за типом та умовним проходом. Зовнішньо схожі деталі можуть мати різні приєднувальні параметри.

Додаткові рекомендації наведені у матеріалі «Комплектація пожежних шаф» .

Монтаж шафи пожежної 600х800х80

Встановлення потрібно виконувати у міцну, очищену та підготовлену нішу. Будівельна основа не повинна осипатися, деформуватися або мати гострі краї, здатні пошкодити пожежний рукав.

Рекомендована послідовність робіт:

1. звірити фактичні розміри корпусу і ніші;
2. перевірити орієнтацію шафи;
3. перевірити положення трубопроводу;
4. виконати попередню примірку;
5. вирівняти корпус за рівнем;
6. визначити точки кріплення;
7. надійно зафіксувати шафу;
8. встановити пожежний вентиль;
9. закріпити касету або утримувач;
10. під’єднати рукав і ствол;
11. перевірити герметичність з’єднань;
12. перевірити відкривання дверей;
13. виконати пробне розгортання рукава;
14. встановити маркування та пломбу.

Після монтажу двері мають відкриватися без перекосу і заїдання, касета — вільно повертатися, а пожежний рукав — витягуватися без затискання.

Для об’єктів у Києві на сайті доступна послуга монтажу пожежних шаф .

Нормативні вимоги України

Шафа пожежна 600х800х80 вбудована без задньої стінки повинна підбиратися, комплектуватися та встановлюватися відповідно до проєктної документації конкретного об’єкта. Розмір 600×800×80 мм є типорозміром виробу, а не універсальною нормативною вимогою для всіх будівель.

Під час проєктування та експлуатації враховують:

• ДБН В.2.5-64:2012 «Внутрішній водопровід та каналізація» ;
• ДБН В.2.5-56:2014 «Системи протипожежного захисту» ;
• Правила пожежної безпеки в Україні, затверджені наказом МВС №1417 ;
• ДСТУ EN 671-1:2017 для кран-комплектів із напівжорсткими рукавами;
• ДСТУ EN 671-2:2017 для кран-комплектів із плоскоскладаними рукавами;
• ДСТУ EN 671-3:2017 щодо технічного обслуговування кран-комплектів;
• робочий проєкт системи протипожежного захисту.

Точне місце встановлення, висота розташування крана, параметри водопроводу, діаметр рукава і кількість кран-комплектів визначаються проєктом. Перед застосуванням нормативних документів потрібно перевіряти їхню чинну редакцію.

Експлуатація та технічне обслуговування

Пожежна шафа повинна постійно залишатися доступною. Перед нею не можна розміщувати меблі, коробки, торговельне обладнання або інші предмети, які ускладнюють відкривання дверей.

Під час огляду перевіряють:

• цілісність корпусу;
• відсутність корозії та деформацій;
• роботу замка і петель;
• надійність кріплення;
• наявність пломби;
• стан пожежного вентиля;
• комплектність рукава, головок і ствола;
• відсутність заломів рукава;
• роботу поворотної касети;
• наявність маркування;
• вільний доступ до обладнання;
• можливість швидкого розгортання рукавної лінії.

Усередині не можна зберігати інструменти, документи, господарські матеріали чи особисті речі. Пожежний пост має використовуватися лише за призначенням.

Типові помилки під час вибору

Орієнтація лише на номінальний габарит

Розмір 600×800×80 мм не показує фактичне положення труби, вентиля і касети. Для правильного підбору потрібне повне компонування вузла.

Ігнорування глибини ніші

Корпус має глибину 80 мм, але робочий об’єм залежить від будівельного отвору. У занадто мілкій ніші обладнання може заважати дверям.

Неправильна орієнтація 600×800 мм

До замовлення потрібно уточнити, який розмір є вертикальним у конкретному виконанні та як розташовуються петлі, замок і фронтальна окантовка.

Несумісні комплектуючі

Не можна довільно поєднувати вентиль, рукав, головки та ствол різних типорозмірів. Усі складники підбирають як єдину систему.

Невраховане оздоблення

Штукатурка, плитка або стінові панелі змінюють фактичний розмір монтажного отвору. Товщину оздоблення потрібно враховувати заздалегідь.

Недостатньо міцне кріплення

Заповнена пожежна шафа має значну масу. Її потрібно фіксувати до міцної будівельної основи, а не лише до декоративного облицювання.

Де застосовується модель 600х800х80

Вбудовану пожежну шафу можна використовувати:

• у багатоквартирних будинках;
• у житлових комплексах;
• в офісах і бізнес-центрах;
• у торговельних приміщеннях;
• у готелях і гуртожитках;
• у лікарнях;
• у школах та інших навчальних закладах;
• на складах;
• у виробничих корпусах;
• у логістичних центрах;
• на паркінгах;
• в адміністративних будівлях;
• у технічних приміщеннях;
• на об’єктах реконструкції.

Остаточна можливість застосування визначається проєктом внутрішнього протипожежного водопроводу.

Купити шафу пожежну 600х800х80 у Києві

У POJSNAB можна замовити шафу пожежну 600х800х80 вбудовану без задньої стінки, а також підібрати обладнання для її комплектації.

Для правильного розрахунку бажано повідомити менеджеру:

• точні розміри монтажної ніші;
• корисну глибину отвору;
• положення і діаметр труби;
• модель пожежного вентиля;
• діаметр та довжину рукава;
• розміри поворотної касети;
• сторону відкривання дверей;
• бажаний колір корпусу;
• кількість виробів;
• адресу доставки.

```

FAQ — поширені запитання

```

Висновок

Шафа пожежна 600х800х80 вбудована без задньої стінки — практичне рішення для організації пожежного поста у підготовленій стіновій ніші. Відкрита тильна частина полегшує підведення трубопроводу, а збільшений фронтальний габарит забезпечує більше можливостей для компонування обладнання.

До замовлення необхідно перевірити орієнтацію корпусу, розміри ніші, положення вентиля, габарити касети, рукава, ствола та з’єднувальних головок. Комплектація і монтаж мають відповідати робочому проєкту, чинним ДБН, ДСТУ та Правилам пожежної безпеки України.
