Головка ГЦ-70 з'єднувальна напірна цапкова

Головка ГЦ-70 з'єднувальна напірна цапкова

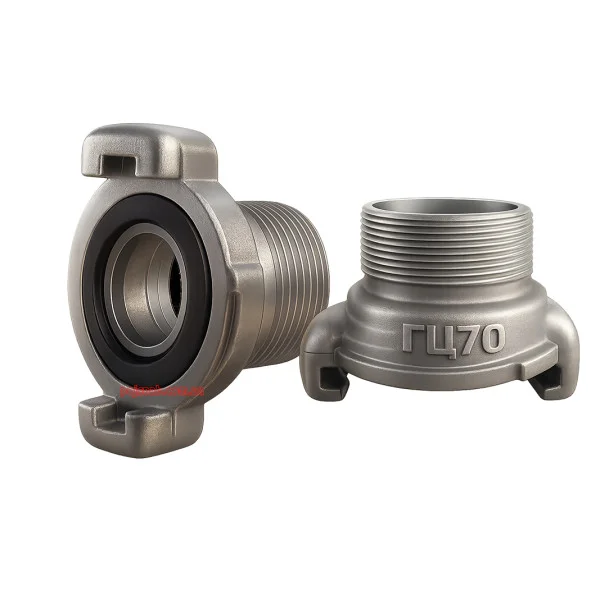

Головка ГЦ-70 з'єднувальна напірна цапкова — це з'єднувальна арматура із зовнішньою трубною різьбою для приєднання пожежних рукавів Ø66 мм через рукавну головку ГР-70 до обладнання, обладнаного муфтовим гніздом Ду 70: пожежних насосів автомобілів, мотопомп середньої та високої продуктивності, розгалужень РТ-70, колонок КПА, систем зовнішнього протипожежного водопостачання. ГЦ-70 застосовується там, де ГМ-70 (з внутрішньою різьбою) встановити неможливо через інший тип штуцера обладнання. На pojsnab.com.ua ви можете купити сертифіковану ГЦ-70 у Києві з доставкою по всій Україні від українських виробників.

Що таке головка ГЦ-70 і де використовується

ГЦ-70 — це напівжорстка швидкороз'ємна з'єднувальна головка «типу Богданова» Ду 70. Маркування:

• Г — головка;
• Ц — цапкова (із зовнішньою різьбою);
• 70 — умовний прохід Ду 70 мм.

На тильному торці головка має зовнішню трубну різьбу G 2½", а з протилежного боку — стандартний стик «Богданова» Ду 70. Цапкове виконання дозволяє вкручувати головку безпосередньо у муфтове гніздо обладнання — на відміну від ГМ-70, яка накручується на штуцер із зовнішньою різьбою.

Сфера типового застосування ГЦ-70:

1. приєднання робочих рукавів Ø66 мм до пожежних насосів автомобілів зі штатними муфтовими гніздами;
2. встановлення на мотопомпи середньої та високої продуктивності;
3. з'єднання з розгалуженням РТ-70, де передбачені муфтові виходи;
4. підключення до колонки пожежної КПА з муфтовим штуцером;
5. заміна спрацьованої цапкової арматури на пожежній техніці.

Основні технічні характеристики

• умовний прохід (Ду) — 70 мм;
• робочий тиск — до 1,6 МПа (16 атм);
• випробувальний тиск — до 2,0–2,4 МПа;
• тип з'єднання з обладнанням — зовнішня різьба G 2½";
• тип з'єднання з ГР-70 — стандартний стик «Богданова» Ду 70;
• матеріал — алюмінієвий сплав (АК7);
• ущільнення — кільце з маслобензостійкої гуми;
• діапазон робочих температур — від –40 до +50 °C;
• маса — приблизно 0,5–0,7 кг.

Конструкція гайки ГЦ-70

• несуча втулка із зовнішньою різьбою G 2½" і канавкою під ущільнювальне кільце;
• обойма з іклоподібними затискачами, спіральними виступами і виступами під ключ;
• гумове ущільнювальне кільце;
• стопорне кільце.

Де застосовується ГЦ-70

• пожежні автомобілі (АЦ, АЦП, АНР) — насосні установки з муфтовими виходами;
• мотопомпи середньої та високої продуктивності;
• колонки пожежні КПА з муфтовими штуцерами;
• розгалуження пожежні РТ-70;
• системи зовнішнього протипожежного водопостачання;
• навчально-тренувальні комплекти ДСНС і ДПД.

Як правильно вибрати головку ГЦ-70

1. Тип з'єднання на обладнанні. ГЦ-70 вкручується у муфтове гніздо (з внутрішньою різьбою). Якщо штуцер із зовнішньою різьбою — потрібна ГМ-70.
2. Тип різьблення. Стандарт — G 2½" зовнішня. Перевіряйте сумісність.
3. Матеріал. Тільки алюмінієвий сплав з якісним литтям.
4. Робочий тиск. До 1,6 МПа.
5. Сумісність із ГР-70. Стандартизований стик «Богданова».
6. Ущільнення. Гумове кільце з маслобензостійкого матеріалу.
7. Сертифікати. Сертифікат відповідності, паспорт виробу.

Нормативні вимоги в Україні

• ДСТУ 3810-98 — пожежні напірні рукави;
• Правила пожежної безпеки в Україні;
• НАПБ Б.01.008 / НАПБ Б.03.001;
• ДБН В.2.5-56.

Важливо: конкретний нормативний документ необхідно перевіряти залежно від виду обладнання, сфери застосування та проєктної документації.

Таблиця 1. Технічні характеристики ГЦ-70

Таблиця 2. Порівняння типів головок Ду 70

Переваги купівлі ГЦ-70 на pojsnab.com.ua

• прямі поставки від українських виробників;
• сертифікати та паспорти на партію;
• гарантія від виробника — 12 місяців;
• склад у Києві — відправка день у день;
• робота з юр. особами з ПДВ;
• безкоштовна консультація;
• гуртові ціни на партії.

Типові помилки при виборі

1. Плутанина ГЦ-70 / ГМ-70. Перевіряйте тип з'єднання штуцера обладнання.
2. Невідповідність різьблення. G 2½" — стандарт, але можливі відмінності.
3. Купівля поодинці. Замовляйте комплектом ГЦ-70 + ГР-70.
4. Без сертифіката. Проблеми при перевірці ДСНС.
5. Без ущільнювача. Перевіряйте комплектацію.
6. Купівля «б/в». Зношене різьблення = протікання.

Рекомендації спеціаліста

• замовляйте комплектом «ГЦ-70 + ГР-70 + рукав Ø66 мм + ствол РС-70»;
• перед замовленням сфотографуйте гніздо обладнання — менеджер допоможе точно підібрати тип головки;
• при отриманні перевіряйте різьблення на повноту витків, відсутність задирів;
• оглядайте лиття на просвіт;
• при монтажі ущільнюйте різьблення льоном або ФУМ-стрічкою;
• тримайте запасні гумові кільця окремо.

Монтаж, експлуатація та обслуговування

Монтаж

1. Перекрити воду на лінії.
2. Намотати на зовнішнє різьблення ГЦ-70 ущільнювальний матеріал.
3. Вкрутити ГЦ-70 у муфтове гніздо обладнання до упору — без перетягування.
4. Перевірити герметичність гідравлічним випробуванням.

Експлуатація

• з'єднання з ГР-70 на чистих посадкових поверхнях;
• уникати ударних навантажень;
• не докладати надмірних зусиль при розкручуванні.

Обслуговування

• огляд раз на квартал;
• заміна ущільнювача за перших ознак зносу;
• гідравлічні випробування — за графіком;
• фіксація у журналі обліку.

Ціна головки ГЦ-70 та від чого вона залежить

• виробник;
• якість лиття і обробки різьблення;
• комплектація з ущільнювачем;
• обсяг партії;
• сертифікація.

Актуальну ціну на pojsnab.com.ua уточнюйте у картці товару або у менеджера.

Купити головку ГЦ-70 у Києві на pojsnab.com.ua

На pojsnab.com.ua ви можете купити сертифіковану ГЦ-70 з гарантією виробника і доставкою по Україні. Що отримуєте:

• доставка Новою Поштою, Делівері, адресна — 1–3 дні;
• самовивіз зі складу у Києві;
• безкоштовна консультація;
• допомога з підбором ГЦ-70 або ГМ-70 під ваш тип обладнання;
• оформлення для підприємств, ДСНС, ДПД з ПДВ;
• знижки на гуртові партії;
• гнучкі умови оплати.

Експертна порада

• уважно перевіряйте тип з'єднання на обладнанні: муфтове гніздо → ГЦ-70, зовнішній штуцер → ГМ-70;
• огляньте зовнішнє різьблення на повноту витків, без задирів і пропусків;
• перевірте плавність обертання обойми;
• пересвідчіться у наявності гумового ущільнювача;
• попросіть паспорт виробу і сертифікат відповідності;
• купуйте комплектом із ГР-70 і рукавом Ø66 мм.

FAQ — часті запитання

1. Чим ГЦ-70 відрізняється від ГМ-70?

ГЦ-70 має зовнішню різьбу — вкручується у муфтове гніздо. ГМ-70 — внутрішня різьба, накручується на штуцер із зовнішньою різьбою.

2. Який тип різьблення на ГЦ-70?

Стандарт — G 2½" зовнішня циліндрична.

3. Чи можна замінити ГЦ-70 на ГМ-70?

Ні — це різні типи з'єднання. Заміна вимагала б переробки штуцерного вузла.

4. Чи можна використовувати ГЦ-70 з ГР-70 різних виробників?

Так, стик «Богданова» стандартизований.

5. Яка ціна ГЦ-70 у Києві?

Уточнюйте у картці товару на pojsnab.com.ua.

6. Чи потрібна сертифікація?

Так, обов'язкова.

7. Який термін гарантії?

12 місяців від виробника.

8. Чи є доставка по Україні?

Так. Нова Пошта, Делівері, Укрпошта, адресна.

9. Чи можна купити оптом?

Так. Для підприємств і ДСНС — рахунок з ПДВ.

10. Що ще потрібно для повного комплекту?

ГЦ-70 + ГР-70 + рукав Ø66 мм + ствол РС-70 + ущільнювальний матеріал для монтажу.

Висновок

Головка ГЦ-70 з'єднувальна напірна цапкова — необхідна арматура для приєднання пожежних рукавів Ду 70 до обладнання з муфтовими гніздами: насосів автомобілів, мотопомп, колонок КПА, розгалужень РТ-70. На pojsnab.com.ua ви знайдете сертифіковані ГЦ-70 від українських виробників у Києві за вигідною ціною з доставкою по Україні.
