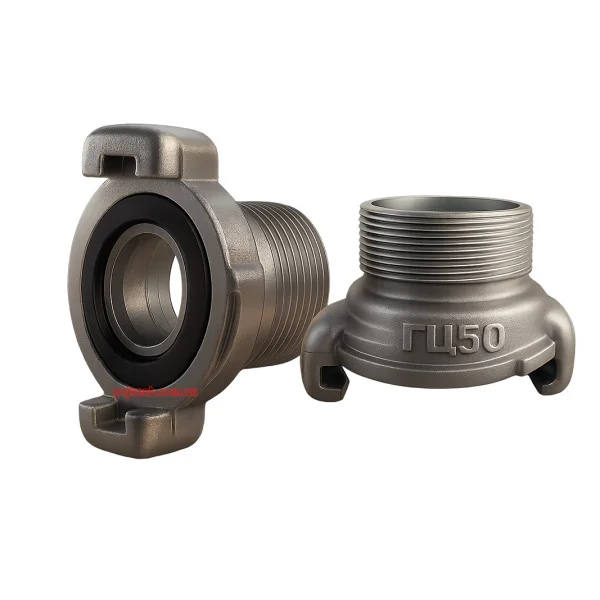

Головка ГЦ-50 цапкова сполучна напірна

Головка ГЦ-50 цапкова сполучна напірна

Головка ГЦ-50 цапкова сполучна напірна — це з'єднувальна арматура для приєднання пожежного рукава Ø51 мм через ГР-50 до різьбового гнізда пожежного обладнання, насоса, мотопомпи, розгалуження чи арматурного блоку. Цапкове виконання означає, що головка має зовнішню трубну різьбу — на відміну від муфтової ГМ-50, де різьба внутрішня. ГЦ-50 використовують там, де штуцер обладнання обладнаний муфтою (гніздом) з внутрішньою різьбою, у яке потрібно вкрутити з'єднувальну головку. На pojsnab.com.ua ви можете купити сертифіковану ГЦ-50 у Києві з доставкою по всій Україні від українських виробників за вигідною ціною.

Що таке головка ГЦ-50 цапкова і де використовується

ГЦ-50 — це напівжорстка швидкороз'ємна з'єднувальна головка «типу Богданова» Ду 50. Маркування:

• Г — головка;
• Ц — цапкова (із зовнішньою різьбою);
• 50 — умовний прохід Ду 50 мм.

На тильному торці головка має зовнішню різьбу G 2" (іноді — цапковий штуцер під різьбу), а з протилежного боку — стандартний стик «Богданова» Ду 50 для з'єднання з рукавною головкою ГР-50. ГЦ-50 і ГМ-50 виконують схожу функцію, але встановлюються на різні типи штуцерів:

• ГМ-50 (муфтова, внутрішня різьба) — накручується на штуцер обладнання із зовнішньою різьбою;
• ГЦ-50 (цапкова, зовнішня різьба) — вкручується у гніздо обладнання з внутрішньою різьбою.

Сфера типового застосування ГЦ-50:

1. приєднання рукавів до мотопомп з різьбовими гніздами на нагнітальному патрубку;
2. встановлення на розгалуження пожежні з муфтовими виходами Ду 50;
3. приєднання до пожежних автомобілів з відповідним типом штуцера;
4. встановлення на арматурні блоки систем піногасіння і дренчерних установок;
5. замінна арматура при ремонті обладнання Ду 50.

Основні технічні характеристики

• умовний прохід (Ду) — 50 мм;
• робочий тиск — до 1,6 МПа (16 атм);
• випробувальний тиск — до 2,0 МПа;
• тип з'єднання з обладнанням — зовнішня різьба G 2";
• тип з'єднання з ГР-50 — стандартний стик «Богданова» Ду 50;
• матеріал — алюмінієвий сплав (АК7);
• ущільнення — кільце з маслобензостійкої гуми;
• діапазон робочих температур — від –40 до +50 °C;
• маса — приблизно 0,25–0,35 кг.

Конструкція гайки ГЦ-50

• несуча втулка із зовнішньою різьбою G 2" і канавкою під ущільнювальне кільце;
• обойма з іклоподібними затискачами, спіральними виступами і ребрами під ключ;
• гумове ущільнювальне кільце;
• стопорне кільце для фіксації обойми на втулці.

Де застосовується головка ГЦ-50

• пожежні мотопомпи з різьбовими гніздами на нагнітальному виході;
• розгалуження пожежні з муфтовими виходами Ду 50;
• пожежні автомобілі з відповідним типом штуцерних з'єднань;
• арматурні блоки систем піногасіння;
• дренчерні і спринклерні установки на промислових об'єктах;
• навчально-тренувальні комплекти ДСНС, ДПД.

Як правильно вибрати головку ГЦ-50

1. Тип з'єднання обладнання. ГЦ-50 встановлюється у гніздо з внутрішньою різьбою. Якщо на обладнанні штуцер із зовнішньою різьбою — потрібна ГМ-50.
2. Тип різьблення. Стандарт — G 2" зовнішня. Перевіряйте сумісність.
3. Матеріал. Алюмінієвий сплав — універсал; пластик — економ.
4. Робочий тиск. До 1,6 МПа — стандарт.
5. Сумісність із ГР-50. Стик «Богданова» Ду 50 — стандартизований.
6. Ущільнення. Гумове кільце з маслобензостійкого матеріалу.
7. Сертифікати. Сертифікат відповідності, паспорт виробу.

Нормативні вимоги в Україні

• ДСТУ 3810-98 — пожежні напірні рукави;
• Правила пожежної безпеки в Україні (наказ МВС);
• НАПБ Б.01.008 / НАПБ Б.03.001;
• ДБН В.2.5-56 — системи протипожежного захисту.

Важливо: конкретний нормативний документ необхідно перевіряти залежно від виду обладнання, сфери застосування та проєктної документації.

Таблиця 1. Технічні характеристики ГЦ-50

Таблиця 2. Порівняння типів з'єднувальних головок Ду 50

Переваги купівлі ГЦ-50 на pojsnab.com.ua

• прямі поставки від українських виробників;
• сертифікати та паспорти на партію;
• гарантія від виробника — 12 місяців;
• склад у Києві — відправка день у день;
• робота з юр. особами з ПДВ;
• безкоштовна консультація фахівця;
• гуртові ціни на партії.

Типові помилки при виборі

1. Плутанина ГЦ-50 і ГМ-50. Найчастіша помилка — замовити цапкову замість муфтової або навпаки. Перевіряйте тип гнізда на обладнанні.
2. Невідповідність різьблення. G 2" зовнішня — стандарт, але перевіряйте.
3. Купівля поодинці. Замовляйте комплектом ГЦ-50 + ГР-50.
4. Без сертифіката. Підстава для зауважень ДСНС.
5. Без ущільнювача. Перевіряйте комплектацію.

Рекомендації спеціаліста

• замовляйте комплектом «ГЦ-50 + ГР-50 + рукав Ø51 мм + ствол РС-50»;
• перед замовленням сфотографуйте гніздо обладнання — це допоможе менеджеру точно підібрати тип головки (ГЦ або ГМ);
• при отриманні перевіряйте якість зовнішнього різьблення — повнота витків, відсутність задирів;
• оглядайте лиття на просвіт — без раковин;
• при монтажі ущільнюйте різьблення льоном або ФУМ-стрічкою;
• тримайте запасні гумові кільця окремо.

Монтаж, експлуатація та обслуговування

Монтаж

1. Перекрити воду на лінії.
2. Намотати на зовнішню різьбу ГЦ-50 ущільнювальний матеріал (льон з герметиком або ФУМ-стрічка).
3. Вкрутити ГЦ-50 у гніздо обладнання за годинниковою стрілкою до упору — без перетягування.
4. Перевірити герметичність гідравлічним випробуванням.

Експлуатація

• з'єднання з ГР-50 на чистих посадкових поверхнях;
• уникати ударних навантажень;
• при розкручуванні не докладати надмірних зусиль.

Обслуговування

• огляд раз на квартал;
• заміна ущільнювача за перших ознак зносу;
• фіксація результатів у журналі обліку.

Ціна головки ГЦ-50 та від чого вона залежить

• виробник;
• матеріал і якість лиття;
• комплектація з ущільнювачем;
• обсяг партії;
• сертифікація.

Актуальну ціну на pojsnab.com.ua уточнюйте у картці товару або у менеджера.

Купити головку ГЦ-50 у Києві на pojsnab.com.ua

На pojsnab.com.ua ви можете купити сертифіковану ГЦ-50 з гарантією виробника і доставкою по Україні. Що отримуєте:

• доставка Новою Поштою, Делівері, адресна — 1–3 дні;
• самовивіз зі складу у Києві;
• безкоштовна консультація;
• допомога з підбором ГЦ-50 / ГМ-50 / ГР-50 під ваше обладнання;
• оформлення для підприємств, ДСНС, ДПД з ПДВ;
• знижки на гуртові партії;
• гнучкі умови оплати.

Експертна порада

• уважно перевіряйте тип гнізда на обладнанні — внутрішня різьба → ГЦ-50, зовнішня різьба → ГМ-50;
• огляньте зовнішнє різьблення ГЦ-50 на повноту витків і відсутність задирів;
• перевірте плавність обертання обойми;
• пересвідчіться у наявності гумового ущільнювача;
• попросіть паспорт виробу і сертифікат відповідності;
• купуйте комплектом із ГР-50 і рукавом Ø51 мм.

FAQ — часті запитання

1. Чим ГЦ-50 відрізняється від ГМ-50?

ГЦ-50 має зовнішню різьбу і вкручується у гніздо обладнання з внутрішньою різьбою. ГМ-50 — внутрішня різьба, накручується на штуцер із зовнішньою різьбою.

2. Який тип різьблення на ГЦ-50?

Стандарт — G 2" зовнішня трубна циліндрична.

3. Чи можна замінити ГЦ-50 на ГМ-50?

Ні, не можна — це різні типи з'єднання. Заміна вимагала б переробки штуцерного вузла.

4. Чи можна використовувати ГЦ-50 з ГР-50 різних виробників?

Так, стик «Богданова» стандартизований.

5. Яка ціна ГЦ-50 у Києві?

Уточнюйте у картці товару на pojsnab.com.ua.

6. Чи потрібна сертифікація?

Так, обов'язкова: сертифікат відповідності + паспорт виробу.

7. Який термін гарантії?

Стандартна гарантія — 12 місяців.

8. Чи є доставка по Україні?

Так. Нова Пошта, Делівері, Укрпошта, адресна.

9. Чи можна купити оптом?

Так. Для підприємств — рахунок з ПДВ.

10. Що ще потрібно для повного комплекту?

ГЦ-50 + ГР-50 + рукав Ø51 мм + ствол РС-50 + ущільнювальний матеріал для монтажу.

Висновок

Головка ГЦ-50 цапкова сполучна напірна — необхідна арматура для приєднання пожежних рукавів Ду 50 до обладнання з гніздами під внутрішню різьбу: мотопомп, розгалужень, арматурних блоків. Її правильний вибір (відносно ГМ-50) визначається типом з'єднання штатного штуцера. На pojsnab.com.ua ви знайдете сертифіковані ГЦ-50 від українських виробників у Києві за вигідною ціною з доставкою по Україні.
