Датчик положення пожежного крана - ДППК

Датчик положення пожежного крана ДППК

Датчик положення пожежного крана ДППК — це спеціалізований елемент системи внутрішнього протипожежного водопроводу, який застосовується для формування сигналу про відкриття пожежного крана та передачі цього сигналу на пожежні насоси, блок керування або пульт системи пожежної сигналізації. Якщо говорити просто, датчик положення пожежного крана ДППК є тим вузлом, який перетворює механічну дію відкривання вентиля на електричний сигнал для запуску сценарію пожежогасіння. Саме тому датчик положення пожежного крана ДППК має велике значення для об’єктів, де внутрішній пожежний водопровід повинен працювати не лише вручну, а й у зв’язці з автоматикою, насосною станцією, системою димовидалення та іншими елементами протипожежного захисту.

Для сучасних житлових, громадських, адміністративних, комерційних і промислових будівель датчик положення пожежного крана ДППК — це не другорядна опція, а важливий компонент правильно спроєктованого пожежного кран-комплекту. Він допомагає скоротити час реагування, забезпечити подачу команди на запуск насосів підвищення тиску, передати сигнал на пульт або у блок управління пожежним краном, а також інтегрувати пожежну шафу в загальну логіку системи протипожежної безпеки будівлі. На практиці це особливо важливо для об’єктів з довгими стояками, декількома зонами пожежогасіння, паркінгами, багатоповерховими житловими комплексами, ТРЦ, офісними центрами, медичними та освітніми закладами.

На сайті Pojsnab датчик положення пожежного крана ДППК представлений як рішення для подачі сигналу про відкриття крана, запуску пожежних насосів та/або виведення сигналу на пульт пожежної сигналізації. Це комерційно й технічно важливий товар для комплектації пожежних шаф, внутрішніх пожежних кран-комплектів і систем керування внутрішнім протипожежним водопроводом.

Що таке датчик положення пожежного крана ДППК

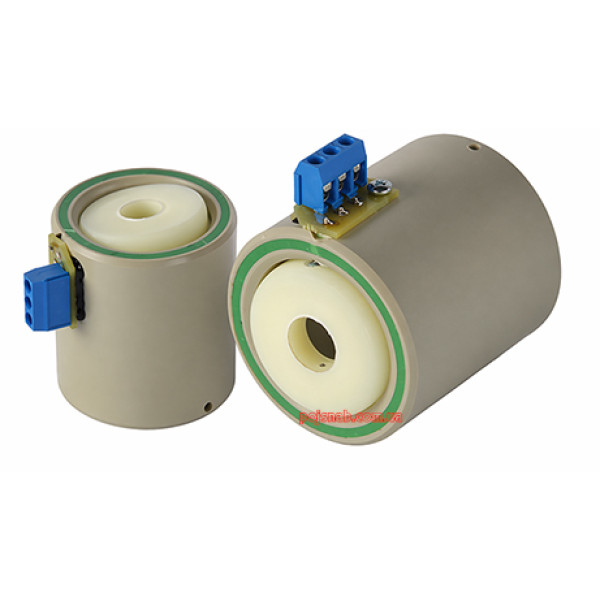

Датчик положення пожежного крана ДППК — це механіко-електричний пристрій, який монтується на штоку пожежного вентиля й змінює стан контактів під час відкривання крана. Його головне завдання — не гасіння пожежі як таке, а формування керуючого сигналу для системи внутрішнього протипожежного водопроводу. Іншими словами, датчик положення пожежного крана ДППК працює як елемент зв’язку між пожежним краном і системою керування пожежними насосами чи автоматикою будівлі.

Такий підхід дозволяє зробити роботу пожежного кран-комплекту більш надійною. Коли черговий або будь-яка уповноважена особа відкриває вентиль пожежного крана, датчик положення пожежного крана ДППК передає сигнал на запуск насосів підвищення тиску, відкриття електрифікованої запірної арматури на обвідній лінії водомірного вузла або на блок управління пожежним краном. Це критично важливо там, де без насоса тиску води недостатньо для ефективної подачі вогнегасної речовини через пожежний рукав і ствол.

Призначення датчика положення пожежного крана ДППК

Основне призначення датчика положення пожежного крана ДППК — передати в систему достовірний сигнал про відкривання вхідної запірної арматури пожежного кран-комплекту. Це дозволяє:

• автоматично формувати команду на запуск пожежних насосів;
• передавати сигнал на блок управління пожежним краном;
• передавати сигнал на пульт системи пожежної сигналізації;
• інтегрувати пожежну шафу в загальну логіку системи протипожежного захисту;
• зменшити затримку між відкриванням пожежного крана та появою необхідного напору в системі;
• підвищити оперативність гасіння пожеж класу A водою від внутрішнього протипожежного водопроводу.

Важливо розуміти, що датчик положення пожежного крана ДППК не замінює пожежний вентиль, пожежний рукав, пожежний ствол, кнопку пуску насосів чи блок управління. Він є саме елементом автоматизації та контролю, без якого сучасна система внутрішнього протипожежного водопроводу часто втрачає частину своєї функціональності.

Де застосовується ДППК

• у житлових будинках середньої та великої поверховості;
• у бізнес-центрах, офісних комплексах, адміністративних будівлях;
• у ТРЦ, магазинах, готелях, закладах громадського харчування;
• у лікарнях, школах, дитячих садках, університетах;
• на промислових підприємствах, складах, логістичних комплексах;
• у паркінгах, підземних спорудах, технічних приміщеннях;
• у пожежних шафах, де передбачено автоматичний або дистанційний запуск насосів.

Конструкція та принцип роботи датчика положення пожежного крана ДППК

Датчик положення пожежного крана ДППК встановлюється на штоку крана й не перешкоджає його відкриттю або закриттю. Під час повороту маховика й переміщення штока змінюється положення механічної частини датчика, а далі — стан контактів мікроперемикача. Саме ця зміна і є командою для інших елементів системи.

Що входить у роботу датчика

• механічне зчитування положення штока пожежного вентиля;
• перемикання електричних контактів;
• передача сигналу по кабельній лінії;
• запуск сценарію керування насосами або передача на приймальний пристрій.

Ключовий нюанс для проєктувальника та монтажника

Для конкретної позиції на Pojsnab зазначено, що контактне положення «В» відповідає відкриванню вентиля на дві третини і більше. Водночас у ДБН для систем внутрішнього протипожежного водопроводу закладена логіка автоматичного пуску від датчика положення вхідної запірної арматури при відкриванні наполовину. Тому датчик положення пожежного крана ДППК потрібно підбирати не абстрактно, а в прив’язці до конкретного вентиля, схеми автоматики, блоку керування і фактичної точки спрацювання під час пусконалагодження. Саме така перевірка відрізняє професійний підхід від формальної “комплектації шафи датчиком”.

Чому це важливо

• щоб насоси запускалися в потрібний момент, а не із запізненням;
• щоб сигнал відповідав проєктному рішенню;
• щоб не виникало хибних спрацювань або відсутності спрацювання;
• щоб система пройшла пусконалагодження і працювала реально, а не лише “на папері”.

Технічні характеристики датчика положення пожежного крана ДППК

Для комерційної сторінки важливо не просто вказати назву товару, а дати замовнику чіткі технічні параметри. Саме тому нижче наведені характеристики, які дозволяють правильно оцінити, чи підходить датчик положення пожежного крана ДППК до вашого пожежного крана, шафи та системи керування.

Що ці характеристики означають на практиці

Якщо вам потрібно купити датчик положення пожежного крана ДППК для вже змонтованої системи, потрібно перевірити не лише назву виробу, а й конкретний тип вентиля, спосіб встановлення, логіку роботи блоку управління, довжину та переріз кабелю, а також допустимі електричні параметри контактної групи. Це дозволить уникнути помилки, коли датчик формально придбаний, але технічно не інтегрується в систему.

Норми України: ДБН, ДСТУ, ППБУ, накази МВС

Датчик положення пожежного крана ДППК працює не сам по собі, а в контексті вимог до внутрішнього протипожежного водопроводу та пожежних кран-комплектів. Саме тому при виборі, монтажі та описі товару важливо спиратися на нормативну базу України.

Практичний висновок

Якщо на об’єкті передбачений автоматичний або дистанційний пуск насосів внутрішнього протипожежного водопроводу, датчик положення пожежного крана ДППК має підбиратися як частина всієї системи: пожежна шафа, вентиль, рукав, ствол, кнопка пуску, датчик відчинення шафи, БУПК, насосна станція, кабельні лінії, пожежний пост і логіка сигналізації.

Порівняння ДППК з іншими елементами пожежного крана

Покупці часто плутають датчик положення пожежного крана ДППК з кнопкою пуску насосів, датчиком відчинення дверей шафи або блоком управління пожежним краном. Це різні елементи системи.

Що краще: лише кнопка пуску чи ДППК + БУПК?

Для простих об’єктів інколи достатньо ручної кнопки запуску насосів. Але для сучасних систем, де важлива автоматизація, надійність і контроль, зв’язка датчик положення пожежного крана ДППК + БУПК є більш функціональною. Вона дозволяє отримувати сигнал не “зі слів оператора”, а від реального відкривання пожежного вентиля.

Переваги та можливі обмеження ДППК

Переваги

• автоматизує запуск сценарію внутрішнього пожежогасіння;
• скорочує час реакції системи;
• допомагає інтегрувати пожежну шафу в систему автоматики будівлі;
• працює у зв’язці з БУПК та пультом пожежної сигналізації;
• не заважає відкриванню і закриванню вентиля;
• підходить для об’єктів з підвищеними вимогами до протипожежної безпеки.

Обмеження

• датчик положення пожежного крана ДППК не є універсальним для всіх вентилів;
• потрібно перевіряти сумісність з конкретною моделлю пожежного крана;
• необхідно враховувати точку спрацювання відносно вимог проєкту;
• монтаж потребує акуратної прокладки кабелю з урахуванням вертикального зміщення;
• без правильного підключення до БУПК або автоматики сам по собі датчик не вирішує задачу запуску системи.

Монтаж датчика положення пожежного крана ДППК

Правильний монтаж датчика положення пожежного крана ДППК — це не просто закріпити його на штоку. Важливо забезпечити сумісність з вентилем, свободу переміщення проводу, коректне підключення та перевірку спрацювання в реальній системі.

Основні правила монтажу

1. Спочатку монтують сам пожежний кран у систему внутрішнього протипожежного водопроводу.
2. Після цього встановлюють датчик положення пожежного крана ДППК на штоку вентиля.
3. Прокладають трижильний кабель з параметрами, що не перевищують можливості мікроперемикача.
4. Передбачають вільне зміщення проводу приблизно на 35 мм по вертикалі.
5. Підключають датчик до БУПК, пульта або іншого приймального пристрою згідно зі схемою.
6. Перевіряють фактичну точку спрацювання та коректність передавання сигналу.

Що потрібно перевірити після монтажу

• чи не заважає датчик відкриванню і закриванню вентиля;
• чи не перетискається кабель дверцятами шафи або елементами касети рукава;
• чи відповідає момент спрацювання проєктній логіці;
• чи надходить сигнал на насоси, БУПК або пожежний пост;
• чи забезпечений контроль цілісності ліній живлення датчиків;
• чи не виникає хибних сигналів у черговому режимі.

Важливо

Якщо пожежна шафа комплектується двома кранами або поєднує кілька елементів управління, доцільно відразу передбачати використання БУПК. Це спрощує підключення, узгоджує логіку сигналів і дозволяє зібрати повноцінний вузол управління пожежним краном.

Як вибрати датчик положення пожежного крана ДППК

Щоб купити датчик положення пожежного крана ДППК правильно, не варто орієнтуватися тільки на назву товару або ціну. Для професійного вибору потрібно враховувати конструкцію вентиля, тип шафи, логіку автоматики, кабельні підключення, вимоги проєкту та фактичну точку спрацювання.

Чек-лист перед покупкою

• який саме пожежний вентиль встановлений на об’єкті;
• чи відповідає він сумісності ДППК;
• який діаметр крана — Ду50 чи Ду65;
• чи потрібен сигнал лише на насоси, чи також на пожежну сигналізацію;
• чи використовується БУПК;
• чи є в шафі кнопка запуску насосів;
• чи передбачений датчик відчинення дверей шафи;
• чи є у проєкті вимога щодо спрацювання при відкритті наполовину;
• чи вистачає місця для монтажу кабелю і переміщення проводу;
• чи потрібна комплексна комплектація: шафа, рукав, вентиль, блок управління, знаки, кнопки.

Порада експерта

Якщо ви підбираєте датчик положення пожежного крана ДППК не для одиничної заміни, а для нового або реконструйованого об’єкта, краще одразу комплектувати вузол цілком: пожежний вентиль, ДППК, БУПК, пожежну шафу, кнопку запуску, датчик дверей і кабельну обв’язку. Це зменшує ризик несумісності та пришвидшує монтаж.

Галузі застосування і сценарії використання

Типові помилки при виборі та монтажі ДППК

1. Купувати датчик положення пожежного крана ДППК без перевірки сумісності з конкретним вентилем.
2. Ігнорувати різницю між ручною кнопкою та датчиком положення.
3. Не враховувати фактичну точку спрацювання датчика.
4. Підключати контактну групу без урахування допустимих електричних параметрів.
5. Не залишати запас ходу кабелю на вертикальне зміщення.
6. Монтувати датчик до встановлення пожежного вентиля в систему.
7. Не перевіряти зв’язку з БУПК або пультом після монтажу.
8. Сприймати ДППК як універсальний виріб “на будь-який кран”.

Для комплексної комплектації системи внутрішнього протипожежного водопроводу рекомендуємо переглянути також:

• Датчик положення пожежного крана ДППК
• Блок управління пожежним краном БУПК

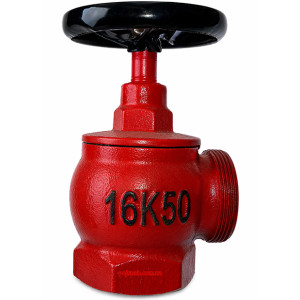

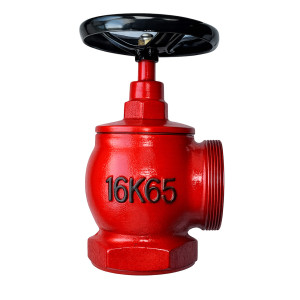

• Вентиль ДУ-50 пожежний чавунний кутовий

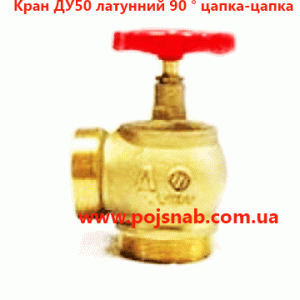

• Вентиль ДУ-50 пожежний латунний кутовий
• Рукава пожежні виробництва Україна
• Шафи пожежні ШПК-310
• Шафи пожежні ШПК-321
• Пожежні кран-комплекти
• Знаки пожежної безпеки

Чек-лист для замовника

• Перевірте тип пожежного вентиля.
• Уточніть діаметр Ду50 або Ду65.
• Звірте сумісність ДППК з конкретною моделлю крана.
• Перевірте, чи потрібен БУПК.
• Заздалегідь продумайте прокладку трижильного кабелю.
• Врахуйте зміщення проводу при відкриванні крана.
• Переконайтеся, що шафа допускає встановлення всіх елементів.
• Перевірте логіку сигналу на запуск насосів і на пульт.
• Після монтажу обов’язково проведіть пусконалагодження.

FAQ — поширені запитання про датчик положення пожежного крана ДППК

1. Що таке датчик положення пожежного крана ДППК?

Це датчик, який встановлюється на штоку пожежного вентиля і формує електричний сигнал під час відкривання крана.

2. Для чого потрібен ДППК?

Для автоматичного запуску пожежних насосів, передачі сигналу в БУПК або на пульт системи пожежної сигналізації.

3. Чи є ДППК універсальним для всіх пожежних вентилів?

Ні. Для конкретної моделі на цій сторінці важливо враховувати сумісність із кутовим вентилем типу AVH Ду50 та Ду65.

4. Чим ДППК відрізняється від кнопки запуску насосів?

Кнопка запускає систему вручну, а ДППК спрацьовує від фактичного відкривання пожежного крана.

5. Чи можна використовувати ДППК без БУПК?

Так, у деяких схемах це можливо, але в багатьох сучасних рішеннях БУПК значно спрощує інтеграцію та логіку керування.

6. На які крани встановлюють датчик положення пожежного крана ДППК?

На пожежні крани внутрішнього протипожежного водопроводу, де проєктом передбачено автоматичний або дистанційний пуск насосів.

7. Який кабель потрібен для підключення?

Для підключення використовується трижильний кабель з параметрами, що не перевищують допустимі параметри контактів мікроперемикача.

8. Чому важливо враховувати точку спрацювання датчика?

Тому що проєкт може вимагати сигнал при відкритті наполовину, а фактична механіка конкретного виробу й вентиля повинна це забезпечити.

9. Чи можна встановити ДППК у вже змонтовану пожежну шафу?

Так, але потрібно перевірити сумісність з вентилем, наявність місця, кабельний ввід та схему підключення.

10. Що ще потрібно для повноцінної роботи системи з ДППК?

Залежно від проєкту це можуть бути пожежний вентиль, БУПК, кнопка пуску насосів, датчик відкриття дверей шафи, пожежний рукав, пожежний ствол і насосна станція.

11. Чи підходить ДППК для пожежогасіння класів B і C?

Сам датчик не гасить пожежу. Він є частиною системи подачі води від внутрішнього пожежного крана, яка насамперед використовується для пожеж, де допустиме гасіння водою, переважно класу A згідно з умовами об’єкта.

12. Чому варто купити датчик положення пожежного крана ДППК саме в комплекті із суміжними елементами?

Тому що комплексне рішення знижує ризик несумісності, спрощує монтаж, прискорює пусконалагодження та підвищує надійність усієї системи протипожежного захисту.

Датчик положення пожежного крана ДППК — це правильний вибір для об’єктів, де важлива не лише наявність пожежного крана, а й гарантована передача сигналу в систему автоматики. Якщо вам потрібно купити датчик положення пожежного крана ДППК, підібрати сумісний вентиль, БУПК, шафу, рукав або повний кран-комплект, Pojsnab допоможе укомплектувати систему професійно й технічно грамотно.
