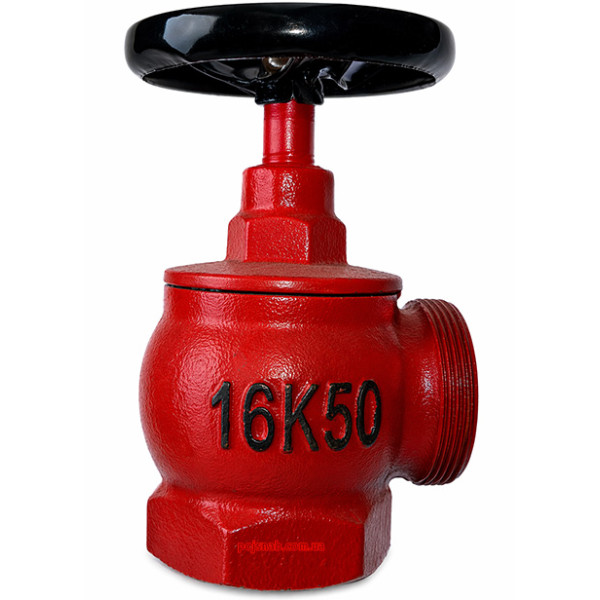

Вентиль пожежний ДУ-50 чавунний кутовий В/Н — це один із ключових елементів внутрішнього протипожежного водопроводу, який використовується для керування подачею води в пожежному крані. Саме через цей вузол здійснюється відкриття, регулювання та перекриття потоку води, що подається до пожежного рукава і далі до пожежного ствола. Для об’єктів, де критично важливі надійність, відповідність нормам, проста конструкція та доступна вартість, вентиль пожежний ДУ-50 чавунний кутовий В/Н є одним із найпрактичніших рішень.

Цей тип арматури застосовують у житлових будинках, адміністративних і офісних приміщеннях, готелях, магазинах, закладах громадського харчування, виробничих і складських комплексах, а також у пожежних шафах на об’єктах громадського призначення. Важливо розуміти, що вентиль пожежний ДУ-50 чавунний кутовий В/Н — це не просто «кран для води», а спеціалізований елемент системи протипожежної безпеки, який повинен працювати стабільно в аварійний момент, коли від його стану та правильного монтажу залежить оперативність локалізації загоряння.

Чавунний корпус забезпечує хорошу механічну міцність, а кутова конструкція спрощує розміщення вузла у шафі або пожежному посту. Виконання В/Н (внутрішня/зовнішня різьба, муфта-цапка) дає змогу зручно інтегрувати вентиль у вузол пожежного крана та під’єднати рукавну арматуру без зайвих перехідників. Якщо вам потрібно купити вентиль пожежний ДУ-50 чавунний кутовий В/Н для комплектації нової системи або заміни застарілого обладнання, нижче ви знайдете повний технічний розбір, таблиці, норми ДСТУ, правила монтажу, чек-листи і професійні рекомендації щодо вибору.

Що таке вентиль пожежний ДУ-50 чавунний кутовий В/Н

Вентиль пожежний ДУ-50 чавунний кутовий В/Н — це запірний клапан, який входить до складу пожежного крана та встановлюється у системі внутрішнього протипожежного водопроводу. Його головна функція — забезпечити швидке відкриття потоку води для подачі її в напірний пожежний рукав, а далі — через ствол на осередок займання.

Що означає ДУ-50

Позначення ДУ-50 означає умовний прохід 50 мм. Це один із найпоширеніших форматів для внутрішніх пожежних кранів, який забезпечує сумісність із типовими рукавами та арматурою для будівельних, комерційних і громадських об’єктів.

Що означає кутовий

Кутова конструкція означає, що осі входу та виходу розташовані під кутом 90°. Саме така геометрія є зручною для встановлення у пожежних шафах, де важливо оптимально розмістити вентиль, рукав і ствол без зайвого навантаження на з’єднання.

Що означає В/Н

Позначення В/Н вказує на тип приєднання — внутрішня/зовнішня різьба, тобто муфта-цапка. Це важливий параметр, оскільки від нього залежить сумісність вентиля з трубопроводом, рукавною головкою та іншими елементами пожежного крана.

Чому цей формат популярний

Вентиль пожежний ДУ-50 чавунний кутовий В/Н часто обирають завдяки поєднанню трьох факторів: поширений стандарт ДУ-50, доступна вартість чавунного корпусу та кутова конструкція, що добре підходить для пожежних шаф і пожежних постів.

Технічні характеристики

Під час вибору вентиля пожежного ДУ-50 чавунного кутового В/Н важливо оцінювати не лише матеріал корпусу або діаметр, а повний комплекс характеристик: тип виконання, робочий тиск, температуру середовища, напрямок монтажу, масу, сумісність із рукавом та стволом. Нижче наведено зведену таблицю основних параметрів.

Елементи пожежного крана

У складі пожежного крана вентиль пожежний ДУ-50 чавунний кутовий В/Н працює разом із рукавом, головками, пожежним стволом, шафою або кран-комплектом. Типова система містить:

• пожежний вентиль;
• напірний рукав;
• ствол пожежний ручний;
• сполучні головки;
• пожежну шафу або кран-комплект;
• за потреби — касету для рукава та датчик положення крана.

Що означають ці характеристики на практиці

Для монтажника характеристики означають сумісність із системою. Для власника об’єкта — прогнозований строк служби та прийнятну вартість. Для сервісної організації — зручність технічного обслуговування. Для пожежної безпеки об’єкта — готовність системи до негайного запуску без заклинювання, підтікання або проблем з відкриванням.

Де використовується вентиль пожежний ДУ-50 чавунний кутовий В/Н

Вентиль пожежний ДУ-50 чавунний кутовий В/Н застосовують у системах внутрішнього протипожежного водопроводу, де потрібно забезпечити швидке підключення пожежного рукава та надійну подачу води до місця займання. Найчастіше його встановлюють у пожежних шафах та пожежних кранах у таких будівлях:

• житлові багатоповерхові будинки;
• офісні та адміністративні приміщення;
• магазини, супермаркети, торгові центри;
• ресторани, кафе, готелі;
• навчальні заклади;
• лікарні та громадські установи;
• склади, майстерні, виробничі приміщення;
• паркінги, автостоянки, технічні поверхи.

На практиці такий вентиль часто комплектують із рукавом пожежним Д51, стволом пожежним РС-50, а також із шафами ШПК-310 або ШПК-315 НЗБ. Саме така комбінація формує типовий пожежний пост для оперативного застосування персоналом або мешканцями до прибуття пожежно-рятувального підрозділу.

Для яких класів пожеж застосовується водяна подача

Пожежний кран із водою насамперед використовують для гасіння пожеж класу A — твердих горючих речовин. Для класів B і C застосування води потребує окремої оцінки небезпеки та відповідності інструкціям об’єкта. Якщо поблизу є електрообладнання під напругою, рішення про використання внутрішнього пожежного крана має прийматися з урахуванням локальних інструкцій та схем пожежної безпеки.

Норми України: ДСТУ, ДБН, ПБЕ, Накази МВС

При виборі та встановленні вентиля пожежного ДУ-50 чавунного кутового В/Н важливо орієнтуватися не лише на товарну картку, а й на чинні нормативні документи. Це необхідно для правильного проєктування, монтажу, утримання та перевірки працездатності системи.

1. Правила пожежної безпеки в Україні — базовий документ для експлуатації і утримання систем протипожежного захисту на об’єкті.
2. ДБН В.2.5-64:2012 — регламентує проєктування та будівництво внутрішнього водопроводу та каналізації, включно з вузлами внутрішнього протипожежного водопроводу.
3. ДСТУ EN 671-1:2017 — встановлює вимоги до пожежних кран-комплектів з напівжорсткими рукавами.
4. ДСТУ EN 671-2:2017 — встановлює вимоги до пожежних кран-комплектів з плоскоскладаними рукавами.

Що перевіряють під час огляду системи

• відповідність арматури проєкту;
• наявність доступу до пожежної шафи та вентиля;
• справність маховика та запірного механізму;
• герметичність з’єднань;
• сумісність із рукавом та стволом;
• наявність регламентного обслуговування;
• правильне положення вентиля після монтажу.

Порівняльні таблиці

Порівняння поширених виконань вентилів ДУ-50

Порівняння за експлуатаційними критеріями

Комплектація пожежного поста з ДУ-50

Переваги та недоліки

Основні переваги

• доступніша ціна у порівнянні з латунними моделями;
• міцний чавунний корпус для типової експлуатації в системах ВПВ;
• кутова конфігурація зручна для пожежних шаф;
• стандартний ДУ-50 забезпечує поширену сумісність;
• простота обслуговування та зрозуміла конструкція;
• широке застосування у житлових і громадських будівлях.

Можливі обмеження

• чавун більш чутливий до умов довготривалої експлуатації, ніж латунь;
• маса вища, ніж у частини латунних аналогів;
• потрібно уважно контролювати стан покриття, різьби та з’єднань;
• не можна механічно перевантажувати вузол під час монтажу.

Як вибрати вентиль пожежний ДУ-50 чавунний кутовий В/Н

Щоб вентиль пожежний ДУ-50 чавунний кутовий В/Н був підібраний правильно, рекомендую пройти простий алгоритм перевірки:

1. Звірити проєкт або наявну специфікацію системи.
2. Переконатися, що потрібен саме ДУ-50.
3. Перевірити, що вам підходить саме кутове виконання 90°.
4. Уточнити тип приєднання — В/Н, муфта-цапка.
5. Оцінити умови експлуатації й доцільність чавуну чи латуні.
6. Звірити сумісність із рукавом, стволом, шафою та сполучними головками.
7. Перевірити, чи буде достатній доступ до вентиля після монтажу.

Типові помилки покупця

• плутають ДУ-50 і ДУ-65;
• ігнорують тип різьбового виконання;
• не враховують кут підключення в шафі;
• купують тільки вентиль без перевірки сумісності комплекту;
• орієнтуються лише на ціну без аналізу проєкту та норми;
• не враховують потребу у сервісному доступі до маховика.

Правила монтажу та експлуатації

Правильний монтаж вентиля пожежного ДУ-50 чавунного кутового В/Н — критично важлива умова працездатності всієї системи. Навіть якісний виріб не забезпечить потрібного результату, якщо його встановлено з перекосом, без урахування напрямку, з невідповідною арматурою або в незручному для відкривання положенні.

Базові правила монтажу

• встановлювати вентиль відповідно до схеми пожежного крана;
• не допускати монтажу маховиком вниз;
• перевіряти сумісність різьбового з’єднання;
• використовувати належні ущільнювальні матеріали;
• не створювати бічного навантаження на корпус;
• після встановлення проводити перевірку герметичності.

Правила експлуатації

1. Регулярно оглядати стан корпусу, різьби і маховика.
2. Перевіряти, чи вентиль відкривається без заклинювання.
3. Контролювати відсутність підтікання.
4. Стежити за станом суміжного обладнання — рукава, ствола, шафи.
5. Виконувати належне обслуговування згідно з регламентом об’єкта.

Чек-листи для замовника і монтажника

Чек-лист перед купівлею

• ✅ Підтверджено, що потрібен вентиль пожежний ДУ-50 чавунний кутовий В/Н
• ✅ Перевірено тип підключення
• ✅ Звірено геометрію шафи або пожежного поста
• ✅ Підібрано сумісний рукав
• ✅ Підібрано сумісний ствол
• ✅ Оцінено умови експлуатації та доцільність матеріалу

Чек-лист після монтажу

• ✅ Вентиль встановлено без перекосу
• ✅ Немає підтікання в різьбових з’єднаннях
• ✅ Маховик доступний і не заблокований шафою
• ✅ Рукав підключається коректно
• ✅ Шафа відкривається повністю
• ✅ Система підготовлена до експлуатації

Поради експерта

Якщо вам потрібен надійний і економічно виправданий варіант для стандартного пожежного поста, вентиль пожежний ДУ-50 чавунний кутовий В/Н є логічним вибором. Він добре підходить для багатьох житлових, офісних і громадських об’єктів, де не потрібне дорожче латунне виконання, але важлива нормальна механічна міцність і сумісність із типовими елементами системи.

Найчастіша професійна помилка на об’єктах — купувати вентиль окремо від комплектації. Правильніше підбирати вузол у зборі: вентиль пожежний + рукав + ствол + шафа. Якщо потрібне комбіноване рішення з місцем під вогнегасник, доцільно розглядати ШПК-315 НЗБ. Для компактних заводських рішень можна орієнтуватися також на кран-комплекти.

Купити вентиль пожежний ДУ-50 чавунний кутовий В/Н в Україні

Якщо вам потрібно купити вентиль пожежний ДУ-50 чавунний кутовий В/Н для нового об’єкта, реконструкції або заміни старого вузла, обирайте модель з чітко вказаними технічними характеристиками, правильним типом приєднання і сумісністю з пожежним постом. На сайті доречно одразу підібрати суміжні товари для повної комплектації:

• вентиль пожежний ДУ-50 чавунний кутовий
• вентилі пожежні
• рукава пожежні Д51
• ствол пожежний РС-50
• шафи пожежні ШПК-310
• шафа пожежна ШПК-315 НЗБ
• вентиль пожежний ДУ-50 латунний кутовий
• вентиль пожежний ДУ-65 чавунний прямий

Вентиль пожежний ДУ-50 чавунний кутовий В/Н — це практичний вибір для тих, хто хоче отримати робочий, зрозумілий і сумісний елемент системи внутрішнього пожежогасіння. Правильно підібраний і змонтований вентиль підвищує надійність пожежного поста, спрощує експлуатацію та допомагає підтримувати належний рівень протипожежної безпеки на об’єкті.

FAQ: поширені запитання

1. Що таке вентиль пожежний ДУ-50 чавунний кутовий В/Н?

Це запірний клапан для пожежного крана з умовним проходом 50 мм, чавунним корпусом, кутовим виконанням 90° і приєднанням типу муфта-цапка.

2. Для чого потрібен вентиль пожежний ДУ-50 чавунний кутовий В/Н?

Він використовується для відкриття та перекриття подачі води у внутрішньому протипожежному водопроводі.

3. Де застосовується цей вентиль?

У пожежних шафах, пожежних постах і системах внутрішнього протипожежного водопроводу житлових, офісних, торговельних і громадських будівель.

4. Який робочий тиск має вентиль пожежний ДУ-50 чавунний кутовий В/Н?

Робочий тиск становить 1,6 МПа.

5. Яка температура робочого середовища допускається?

Вентиль розрахований на роботу з водою температурою до +50°C.

6. Чому обирають саме чавунний вентиль?

Через доступнішу вартість, достатню механічну міцність і поширеність у стандартних пожежних постах.

7. Чим чавунний вентиль відрізняється від латунного?

Чавунний зазвичай дешевший, але латунний має кращу корозійну стійкість і часто вищий ресурс у складних умовах експлуатації.

8. Чи можна встановлювати вентиль у будь-якому положенні?

Так, але не допускається встановлення маховиком вниз.

9. Які документи регулюють застосування пожежних вентилів?

Правила пожежної безпеки в Україні, ДБН В.2.5-64:2012, ДСТУ EN 671-1:2017 і ДСТУ EN 671-2:2017.

10. З якими товарами варто комплектувати цей вентиль?

З пожежним рукавом, пожежним стволом, шафою або кран-комплектом, а також сполучною арматурою.

11. Які типові помилки при виборі?

Плутанина з ДУ, ігнорування типу приєднання, неврахування геометрії шафи та відсутність перевірки сумісності комплекту.

12. Чи підходить цей вентиль для пожежної шафи?

Так, саме кутове виконання часто використовується у пожежних шафах завдяки зручній геометрії підключення.
