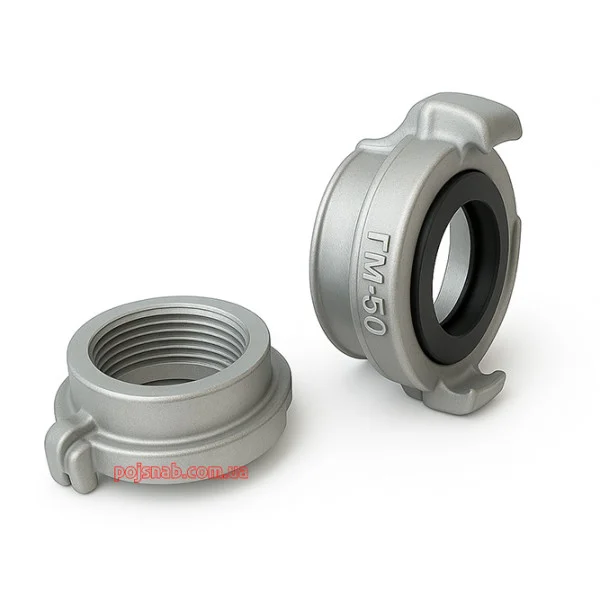

Головка ГМ50 сполучна муфтова

Головка ГМ-50 сполучна муфтова

Головка ГМ-50 сполучна муфтова — це базова з'єднувальна арматура з внутрішньою різьбою, призначена для приєднання пожежного рукава Ø51 мм з ГР-50 до різьбового штуцера пожежного крана, вентиля, насоса, мотопомпи чи розгалуження. ГМ-50 — це «стаціонарна» частина пари «головка муфтова + головка рукавна», без якої неможливо коректно укомплектувати жоден пожежний кран-комплект у пожежній шафі ШПК. Якщо вам потрібно купити сертифіковану головку муфтову ГМ-50 у Києві з доставкою по Україні — на pojsnab.com.ua ви знайдете повний асортимент від українських виробників за вигідною ціною.

Що таке головка ГМ-50 сполучна муфтова і для чого вона використовується

ГМ-50 — це напівжорстка швидкороз'ємна з'єднувальна головка «типу Богданова» з умовним проходом 50 мм і внутрішньою трубною різьбою на тильній частині. Маркування:

• Г — головка;
• М — муфтова (з внутрішньою різьбою);
• 50 — умовний прохід Ду 50 мм.

Принцип роботи: ГМ-50 накручується внутрішньою різьбою G 2" на штуцер пожежного крана (вентиля ДУ-50, насоса, розгалуження), а з протилежного боку має стандартний стиковий вузол із іклоподібними затискачами і спіральними виступами для з'єднання з рукавною головкою ГР-50. Дві головки серії «Богданова» з'єднуються вручну за кілька секунд без інструменту — це забезпечує миттєву готовність пожежного крана до спрацювання.

Головка ГМ-50 використовується для:

1. приєднання пожежного рукава до пожежного крана (вентиля ДУ-50);
2. приєднання рукава до пожежного насоса, мотопомпи, розгалуження;
3. встановлення на пожежні гідранти і колонки через перехідну арматуру.

Основні технічні характеристики

• умовний прохід (Ду) — 50 мм;
• робочий тиск — до 1,6 МПа (16 атм);
• випробувальний тиск — до 2,0 МПа;
• тип з'єднання з обладнанням — внутрішня різьба G 2";
• тип з'єднання з ГР-50 — швидкороз'ємний стик «Богданова»;
• матеріал — алюмінієвий сплав (АК7); також пластикові виконання;
• ущільнення — кільце з маслобензостійкої гуми;
• робочий діапазон температур — від –40 до +50 °C;
• маса — приблизно 0,25–0,35 кг.

Конструкція гайки ГМ-50

Виріб складається з:

• несучої втулки із внутрішньою різьбою G 2" для накручування на штуцер обладнання;
• обойми з іклоподібними затискачами, спіральними виступами і ребрами під ключ;
• гумового ущільнювального кільця;
• стопорного кільця, що запобігає роз'єднанню обойми і втулки.

Де застосовується головка ГМ-50

• внутрішні пожежні крани у пожежних шафах ШПК-310, ШПК-315, ШПК-320, ШПК-321;
• пожежні насосні установки і мотопомпи з виходом Ø50 мм;
• розгалуження пожежні з виходами під Ду 50;
• пожежні автомобілі (АЦ, АЦП, АНР) — точки приєднання робочих ліній;
• об'єкти ОСББ, ЖК, ЖКГ;
• бюджетні, державні, муніципальні об'єкти.

Види і модифікації ГМ-50

1. ГМ-50 алюмінієва

Класичне виконання з алюмінієвого сплаву АК7. Універсальне, найбільш поширене.

2. ГМ-50 пластикова

Зі склонаповненого поліаміду. Дешевша, легша, антикорозійна. Для внутрішніх пожежних кранів із тиском до 1,2 МПа.

3. ГМ-50 латунна

Зустрічається рідше, для спецоб'єктів із підвищеною вимогою до корозійної стійкості.

Споріднена арматура серії «Богданова» з Ду 50, сумісна з ГМ-50:

• ГР-50 — рукавна (нав'язується на рукав);
• ГЦ-50 — цапкова (зі штуцером під різьбове з'єднання);
• ГП 50×70, ГП 50×80 — перехідні;
• ГЗ-50 — заглушка.

Як правильно вибрати головку ГМ-50

1. Тип різьблення. Стандарт — G 2" внутрішня. Перевіряйте відповідність штуцеру обладнання.
2. Матеріал. Алюміній — універсал; пластик — економ для внутрішніх систем; латунь — спецоб'єкти.
3. Робочий тиск. Для більшості ВПК — до 1,2 МПа, для мотопомп і автомобілів — до 1,6 МПа.
4. Сумісність із ГР-50. Стандартний стик «Богданова» — сумісний із ГР-50 будь-якого українського виробника.
5. Наявність ущільнювача. Гумове кільце має бути в комплекті.
6. Сертифікати. Сертифікат відповідності, паспорт виробника.
7. Виробник. Перевага українським виробникам.

Нормативні вимоги в Україні

• ДСТУ 3810-98 «Пожежна техніка. Рукава пожежні напірні. Загальні технічні умови»;
• ДСТУ EN 671-1, EN 671-2 — пожежні кран-комплекти;
• Правила пожежної безпеки в Україні (наказ МВС);
• ДБН В.2.5-56, ДБН В.2.5-64 — інженерні системи будівель.

Важливо: конкретний нормативний документ необхідно перевіряти залежно від виду обладнання, сфери застосування та проєктної документації.

Таблиця 1. Технічні характеристики ГМ-50

Таблиця 2. Порівняння головок ГМ за діаметром

Переваги купівлі ГМ-50 на pojsnab.com.ua

• прямі поставки від українських виробників;
• сертифікати та паспорти на партію;
• гарантія від виробника — 12 місяців;
• склад у Києві — відправка день у день;
• робота з юр. особами з ПДВ;
• безкоштовна консультація;
• гуртові ціни на партії.

Типові помилки при виборі

1. Невідповідність різьблення. G 2" — стандарт, але перевіряйте перед монтажем.
2. Купівля поодинці. ГМ-50 завжди працює в парі з ГР-50 — купуйте комплектом.
3. Купівля без ущільнювача. Перевіряйте комплектацію.
4. Ігнорування сертифіката. Підстава для зауважень ДСНС.
5. Використання пластикової на мотопомпі. Для бойової роботи — лише алюміній.

Рекомендації спеціаліста

• замовляйте комплектом «вентиль ДУ-50 + ГМ-50 + рукав Ø51 мм + ГР-50 + ствол РС-50»;
• при отриманні перевіряйте якість різьблення, плавність обертання обойми, цілісність ущільнення;
• при монтажі ущільнюйте різьблення льоном або ФУМ-стрічкою;
• не перетягуйте — алюміній не любить надмірних зусиль;
• тримайте запасні гумові кільця окремо.

Монтаж, експлуатація та обслуговування

Монтаж

1. Перекрити воду на вхідному штуцері.
2. Намотати на різьблення штуцера лляне ущільнення з герметиком або ФУМ-стрічку.
3. Накрутити ГМ-50 за годинниковою стрілкою до упору. Зусилля помірне — не перетягувати.
4. Перевірити герметичність гідравлічним випробуванням під робочим тиском.

Експлуатація

• при з'єднанні з ГР-50 контролюйте чистоту посадкових поверхонь;
• уникати ударних навантажень на обойму;
• не використовувати металеві ключі надмірно — для розкручування достатньо помірного зусилля.

Обслуговування

• огляд раз на квартал;
• заміна ущільнювача за перших ознак зносу;
• фіксація результатів у журналі обліку.

Ціна головки ГМ-50 та від чого вона залежить

• матеріал (пластик дешевше, латунь дорожче);
• виробник;
• комплектація (з ущільнювачем);
• обсяг партії;
• сертифікація.

Актуальну ціну на pojsnab.com.ua уточнюйте у картці товару або у менеджера.

Купити головку ГМ-50 у Києві на pojsnab.com.ua

На pojsnab.com.ua ви можете купити сертифіковану головку муфтову ГМ-50 з доставкою по Україні. Що отримуєте:

• доставка Новою Поштою, Делівері, Укрпоштою, адресна — 1–3 дні;
• самовивіз зі складу у Києві;
• безкоштовна консультація;
• допомога з підбором комплекту під пожежну шафу;
• оформлення для підприємств, ОСББ, держустанов з ПДВ;
• знижки на гуртові партії;
• гнучкі умови оплати.

Експертна порада

• перевіряйте різьблення на чистоту, відсутність задирів, повну довжину витків;
• огляньте лиття корпусу — без раковин і тріщин;
• перевірте плавність обертання обойми, цілісність ущільнення;
• попросіть паспорт виробу і сертифікат відповідності;
• купуйте комплектом із ГР-50 і відповідним рукавом — це гарантує сумісність.

FAQ — часті запитання

1. Чим ГМ-50 відрізняється від ГР-50?

ГМ-50 — муфтова, накручується на штуцер обладнання. ГР-50 — рукавна, нав'язується на рукав. Працюють у парі.

2. Який тип різьблення на ГМ-50?

Стандартно — внутрішня трубна G 2" циліндрична.

3. Чи можна використовувати ГМ-50 з ГР-50 різних виробників?

Так, оскільки стиковий вузол стандартизований («Богданова»). Для критичних об'єктів рекомендуємо одного виробника.

4. Яка ціна головки ГМ-50 у Києві?

Уточнюйте у картці товару на pojsnab.com.ua або у менеджера.

5. Чи потрібна сертифікація?

Так, обов'язкова: сертифікат відповідності + паспорт виробу.

6. Який термін гарантії?

Стандартна гарантія — 12 місяців.

7. Чи є доставка по Україні?

Так. Нова Пошта, Делівері, Укрпошта, адресна.

8. Чи можна купити оптом?

Так. Для підприємств — рахунок з ПДВ, ТТН, акт.

9. Що ще потрібно для комплекту пожежного крана?

Вентиль ДУ-50 + ГМ-50 + рукав Ø51 мм + ГР-50 + ствол РС-50 + пожежна шафа.

10. Чи можна використовувати пластикову ГМ-50?

Тільки для стаціонарних ВПК з тиском до 1,2 МПа. Для пожежних автомобілів і мотопомп — алюміній.

Висновок

Головка ГМ-50 сполучна муфтова — обов'язковий елемент пожежного крана-комплекту і будь-якої з'єднувальної ділянки пожежної рукавної лінії Ду 50, де потрібно під'єднати рукав до різьбового штуцера обладнання. На pojsnab.com.ua ви знайдете сертифіковані ГМ-50 від українських виробників за вигідною ціною з оперативною доставкою по всій Україні.
