Головка ГМ-80 муфтова напірна-зєднувальна

Головка ГМ-80 муфтова напірна-з'єднувальна

Головка ГМ-80 муфтова напірна-з'єднувальна — це з'єднувальна арматура для приєднання магістральних пожежних рукавів Ø77 мм через ГР-80 до різьбового штуцера насосного обладнання пожежного автомобіля, мотопомпи високої продуктивності, колонки пожежної КПА або розгалуження РТ-80. ГМ-80 — найпотужніша у стандартному ряді муфтових напірних головок «типу Богданова», призначена для передачі максимальних обсягів води у магістральній рукавній лінії під робочим тиском до 1,6 МПа. На pojsnab.com.ua ви можете купити сертифіковану головку ГМ-80 у Києві з доставкою по всій Україні від українських виробників із гарантією.

Що таке головка ГМ-80 і для чого вона використовується

ГМ-80 — це швидкороз'ємна з'єднувальна головка «типу Богданова» з умовним проходом 80 мм. Маркування:

• Г — головка;
• М — муфтова (з внутрішньою трубною різьбою);
• 80 — умовний прохід Ду 80 мм.

На тильному торці головка має внутрішню різьбу G 3" для накручування на штуцер пожежного обладнання, а з протилежного боку — стандартний стик «Богданова» Ду 80 для з'єднання з рукавною головкою ГР-80 на магістральному пожежному рукаві Ø77 мм. Швидкороз'ємний стик дозволяє з'єднати і роз'єднати лінію за лічені секунди без інструменту — це принципова вимога для бойової роботи пожежно-рятувальних підрозділів.

ГМ-80 використовується для:

1. приєднання магістральної лінії Ø77 мм до пожежного насоса автонасоса або мотопомпи високої продуктивності;
2. встановлення на колонку пожежну КПА для приєднання магістралі від гідранта;
3. підключення розгалуження РТ-80 до магістральної лінії;
4. встановлення на гідранти зі штуцером Ду 80;
5. заміна спрацьованої арматури на пожежних автомобілях.

Основні технічні характеристики

• умовний прохід (Ду) — 80 мм;
• робочий тиск — до 1,6 МПа (16 атм);
• випробувальний тиск — до 2,0–2,4 МПа;
• тип з'єднання з обладнанням — внутрішня різьба G 3";
• тип з'єднання з ГР-80 — стандартний стик «Богданова» Ду 80;
• матеріал — алюмінієвий сплав (АК7);
• ущільнення — кільце з маслобензостійкої гуми;
• діапазон робочих температур — від –40 до +50 °C;
• маса — приблизно 0,6–0,9 кг.

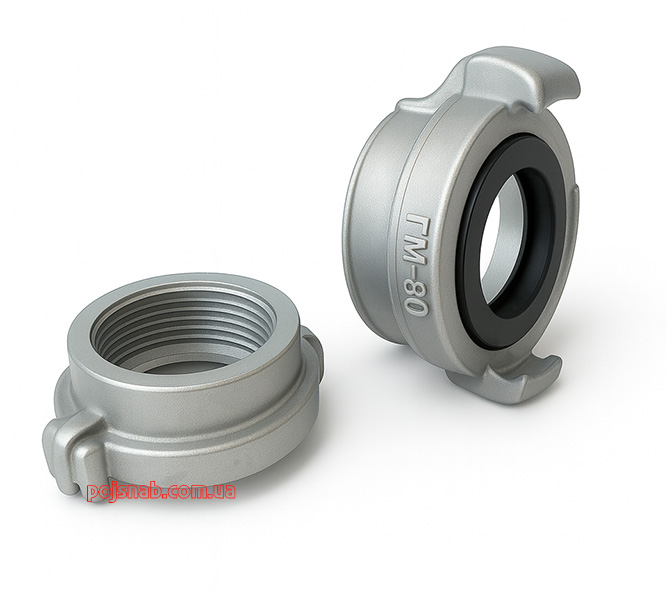

Конструкція гайки ГМ-80

• несуча втулка з внутрішньою різьбою G 3" і канавкою під ущільнювальне кільце;
• обойма з двома іклоподібними затискачами, двома спіральними виступами і виступами під ключ;
• гумове ущільнювальне кільце у канавці втулки;
• стопорне кільце для запобігання роз'єднанню деталей.

Де застосовується головка ГМ-80

• пожежні автомобілі (АЦ, АЦП, АНР) — магістральна лінія від насоса;
• мотопомпи високої продуктивності (понад 60 л/с);
• колонки пожежні КПА на зовнішніх гідрантах;
• розгалуження пожежні РТ-80;
• пожежні гідранти зі штуцером Ду 80;
• системи зовнішнього протипожежного водопостачання;
• системи піногасіння на АЗС, нафтобазах, нафтопереробних виробництвах;
• аварійно-рятувальні служби, ДСНС, ДПД.

Як правильно вибрати головку ГМ-80

1. Тип різьблення. Стандарт — G 3" внутрішня. Уточняйте сумісність зі штуцером.
2. Матеріал. Тільки алюмінієвий сплав з якісним литтям.
3. Робочий тиск. До 1,6 МПа — стандарт для магістральних ліній.
4. Сумісність із ГР-80. Стик «Богданова» Ду 80 — стандартизований.
5. Ущільнення. Гумове кільце з маслобензостійкого матеріалу.
6. Сертифікати. Сертифікат відповідності, паспорт виробу.
7. Виробник. Українські виробники з підтвердженою репутацією.

Нормативні вимоги в Україні

• ДСТУ 3810-98 — пожежні напірні рукави;
• Правила пожежної безпеки в Україні (наказ МВС);
• НАПБ Б.01.008 / НАПБ Б.03.001 — експлуатація пожежної техніки і ПТО;
• ДБН В.2.5-56 — системи протипожежного захисту.

Важливо: конкретний нормативний документ необхідно перевіряти залежно від виду обладнання, сфери застосування та проєктної документації.

Таблиця 1. Технічні характеристики ГМ-80

Таблиця 2. Порівняння серії ГМ

Переваги купівлі ГМ-80 на pojsnab.com.ua

• прямі поставки від українських виробників;
• сертифікати та паспорти на партію;
• гарантія від виробника — 12 місяців;
• склад у Києві — відправка день у день;
• робота з юр. особами, ДСНС, ДПД, держустановами з ПДВ;
• безкоштовна консультація фахівця;
• гуртові ціни на партії.

Типові помилки при виборі

1. Невідповідність різьблення. G 3" — стандарт, але є варіанти. Перевіряйте перед монтажем.
2. Невідповідність діаметра рукава. ГМ-80 у парі з ГР-80 на рукаві Ø77 мм.
3. Купівля поодинці. Замовляйте комплектом ГМ-80 + ГР-80.
4. Без сертифіката. Підстава для зауважень при перевірці.
5. Без ущільнювача. Перевіряйте комплектацію.
6. Купівля бракованого лиття. Раковини у магістральній арматурі — критично.

Рекомендації спеціаліста

• замовляйте комплектом «ГМ-80 + ГР-80 + рукав Ø77 мм + перехідник ГП 70/80»;
• при отриманні перевіряйте різьблення на чистоту і повноту витків;
• оглядайте лиття на просвіт — раковини в магістральній головці неприпустимі;
• при монтажі ущільнюйте різьблення льоном або ФУМ-стрічкою;
• тримайте запасні гумові кільця окремо — це найбільш «зношуваний» вузол;
• в магістральній лінії використовуйте арматуру одного виробника.

Монтаж, експлуатація та обслуговування

Монтаж

1. Перекрити воду на штуцері обладнання.
2. Намотати на різьблення штуцера ущільнювальний матеріал.
3. Накрутити ГМ-80 за годинниковою стрілкою до упору — без перетягування.
4. Перевірити герметичність гідравлічним випробуванням під робочим тиском.

Експлуатація

• з'єднання з ГР-80 виконувати на чистих посадкових поверхнях;
• уникати ударних навантажень на корпус;
• не докладати надмірних зусиль при розкручуванні.

Обслуговування

• огляд не рідше 1 разу на квартал;
• заміна ущільнювача за перших ознак зносу;
• гідравлічні випробування магістральних ліній — за графіком;
• фіксація у журналі обліку.

Ціна головки ГМ-80 та від чого вона залежить

• виробник;
• якість лиття і обробки різьблення;
• комплектація з ущільнювачем;
• обсяг партії;
• сертифікація.

Актуальну ціну на pojsnab.com.ua уточнюйте у картці товару або у менеджера.

Купити головку ГМ-80 у Києві на pojsnab.com.ua

На pojsnab.com.ua ви можете купити сертифіковану головку ГМ-80 з гарантією виробника і доставкою по Україні. Що отримуєте:

• доставка Новою Поштою, Делівері, адресна — 1–3 дні;
• самовивіз зі складу у Києві;
• безкоштовна консультація фахівця;
• допомога з підбором ГМ-80, ГР-80, рукавів Ø77 мм, перехідників;
• оформлення для підприємств, ДСНС, ДПД, держустанов з ПДВ;
• знижки на гуртові партії;
• гнучкі умови оплати.

Експертна порада

• перевірте різьблення штуцера обладнання — стандарт G 3", але можливі відмінності;
• огляньте лиття корпусу — будь-яка раковина у магістральній арматурі під тиском критична;
• перевірте плавність обертання обойми;
• пересвідчіться у наявності гумового ущільнювача;
• попросіть паспорт виробу і сертифікат відповідності;
• купуйте комплектом із ГР-80, рукавом Ø77 мм і перехідником ГП 70/80.

FAQ — часті запитання

1. Чим ГМ-80 відрізняється від ГР-80?

ГМ-80 — муфтова, накручується на штуцер обладнання. ГР-80 — рукавна, нав'язується на рукав Ø77 мм. Працюють у парі.

2. Який тип різьблення на ГМ-80?

Стандарт — G 3" внутрішня трубна.

3. Чи можна з'єднати ГМ-80 з ГР-70 або ГР-50?

Безпосередньо — ні. Потрібен перехідник ГП 70×80 або ГП 50×80.

4. Чи можна використовувати ГМ-80 з ГР-80 різних виробників?

Так, стик «Богданова» стандартизований. Для критичних об'єктів — рекомендуємо одного виробника.

5. Яка ціна ГМ-80 у Києві?

Уточнюйте у картці товару або у менеджера.

6. Чи потрібна сертифікація?

Так, обов'язкова.

7. Який термін гарантії?

Стандартна гарантія — 12 місяців.

8. Чи є доставка по Україні?

Так. Нова Пошта, Делівері, Укрпошта, адресна.

9. Чи можна купити оптом?

Так. Для підприємств і ДСНС — рахунок з ПДВ.

10. Що ще потрібно для магістральної лінії Ду 80?

ГМ-80 + ГР-80 + рукав Ø77 мм + розгалуження РТ-80 + перехідники ГП 70/80 (для з'єднання з робочими лініями Ду 70).

Висновок

Головка ГМ-80 муфтова напірна-з'єднувальна — обов'язковий елемент магістральних пожежних ліній Ду 80 на автомобілях, мотопомпах високої продуктивності, гідрантах, розгалуженнях. Без неї неможливо приєднати магістральний рукав Ø77 мм до різьбового штуцера обладнання. На pojsnab.com.ua ви знайдете сертифіковані ГМ-80 від українських виробників у Києві за вигідною ціною з доставкою по Україні.
