Головка ГМ70 з'єднувальна муфтова

Головка ГМ-70 з'єднувальна муфтова

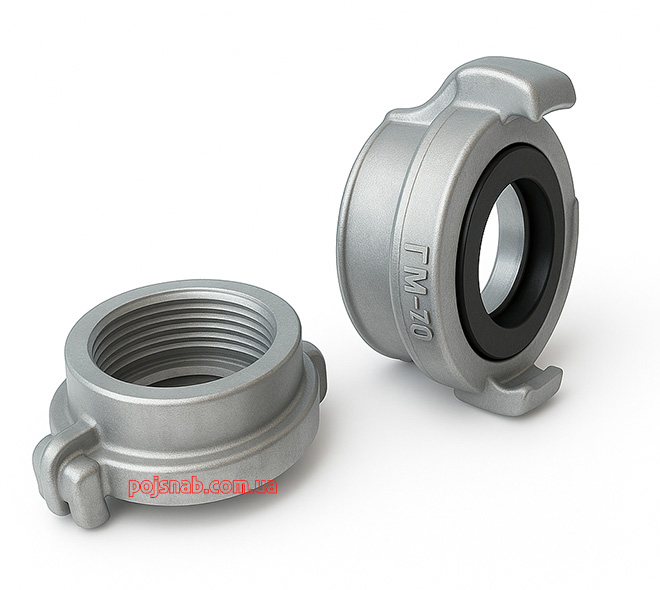

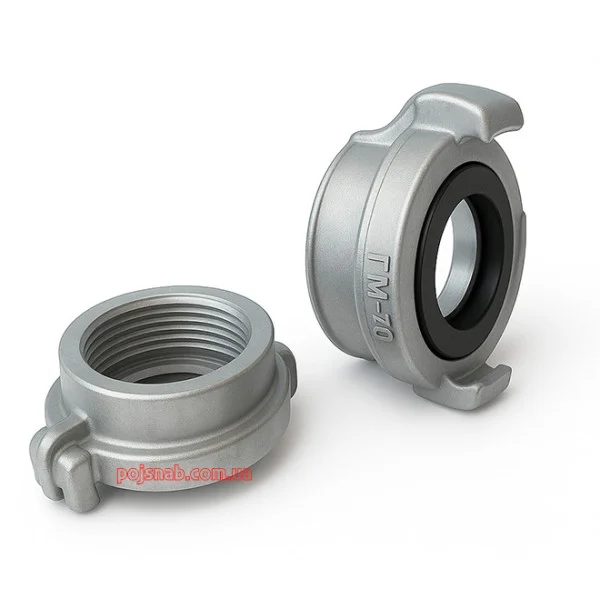

Головка ГМ-70 з'єднувальна муфтова напірна — це штатна муфтова арматура для приєднання пожежних рукавів Ø66 мм через ГР-70 до різьбового штуцера пожежного обладнання: насосів пожежних автомобілів, мотопомп, колонок пожежних КПА, розгалужень РТ-70, гідрантних установок. ГМ-70 з'єднує «жорсткий» вузол обладнання (штуцер з різьбою) і «м'який» вузол рукавної лінії (ГР-70 на рукаві), що робить її обов'язковим елементом будь-якої пожежної системи Ду 70. На pojsnab.com.ua ви можете купити сертифіковану головку муфтову ГМ-70 у Києві з доставкою по всій Україні від українських виробників.

Що таке головка ГМ-70 і для чого вона використовується

ГМ-70 — це напівжорстка з'єднувальна арматура «типу Богданова» з умовним проходом 70 мм. Маркування:

• Г — головка;
• М — муфтова (з внутрішньою трубною різьбою);
• 70 — умовний прохід Ду 70 мм.

На одному торці головка має внутрішню різьбу G 2½" для накручування на штуцер пожежного обладнання, на іншому — стандартний стик «Богданова» Ду 70 для швидкого з'єднання з рукавною головкою ГР-70 на пожежному рукаві Ø66 мм. Стик «Богданова» з'єднується вручну за кілька секунд без інструменту — це класична риса всієї серії з'єднувальних головок пожежного типу.

Сфера типового застосування ГМ-70:

1. приєднання робочих рукавів Ø66 мм до пожежних насосів автомобілів і мотопомп середньої та високої продуктивності;
2. з'єднання рукавів з колонкою пожежною КПА на зовнішньому гідранті;
3. підключення рукавів до розгалуження РТ-70 для подальшого розподілу води;
4. встановлення на пожежні гідранти з різьбовим штуцером Ду 70;
5. замінна арматура при ремонті пожежних автомобілів і техніки.

Основні технічні характеристики

• умовний прохід (Ду) — 70 мм;
• робочий тиск — до 1,6 МПа (16 атм);
• випробувальний тиск — до 2,0–2,4 МПа;
• тип з'єднання з обладнанням — внутрішня різьба G 2½";
• тип з'єднання з ГР-70 — стандартний стик «Богданова» Ду 70;
• матеріал — алюмінієвий сплав (АК7);
• ущільнення — кільце з маслобензостійкої гуми;
• діапазон робочих температур — від –40 до +50 °C;
• маса — приблизно 0,5–0,7 кг.

Конструкція гайки ГМ-70

• несуча втулка з внутрішньою різьбою G 2½" і канавкою під ущільнювальне кільце;
• обойма з іклоподібними затискачами, спіральними виступами і ребрами під ключ;
• гумове ущільнювальне кільце у канавці втулки;
• стопорне кільце для фіксації обойми на втулці.

Де застосовується головка ГМ-70

• пожежні автомобілі (АЦ, АЦП, АНР) — насосні установки;
• пожежні мотопомпи середньої та високої продуктивності;
• колонки пожежні КПА — приєднання робочих рукавів;
• пожежні гідранти зі штуцером Ду 70;
• розгалуження пожежні РТ-70;
• системи зовнішнього протипожежного водопостачання;
• системи піногасіння на промислових об'єктах;
• аварійно-рятувальні служби, ДСНС, ДПД.

Як правильно вибрати головку ГМ-70

1. Тип різьблення. Стандарт — G 2½" внутрішня. Уточняйте у виробника штуцера.
2. Матеріал. Для бойової роботи — тільки алюмінієвий сплав з якісним литтям.
3. Робочий тиск. До 1,6 МПа — стандарт для автонасосів і мотопомп.
4. Сумісність із ГР-70. Стандартний стик «Богданова» Ду 70 — сумісний з будь-якою сертифікованою ГР-70.
5. Ущільнення. Гумове кільце з маслобензостійкого матеріалу.
6. Сертифікати. Обов'язкові: сертифікат відповідності, паспорт виробу.
7. Виробник. Перевага українським виробникам.

Нормативні вимоги в Україні

• ДСТУ 3810-98 — пожежні напірні рукави;
• Правила пожежної безпеки в Україні (наказ МВС);
• НАПБ Б.01.008 / НАПБ Б.03.001 — експлуатація пожежної техніки;
• ДБН В.2.5-56 — системи протипожежного захисту.

Важливо: конкретний нормативний документ необхідно перевіряти залежно від виду обладнання, сфери застосування та проєктної документації.

Таблиця 1. Технічні характеристики ГМ-70

Таблиця 2. Серія ГМ для різних діаметрів

Переваги купівлі ГМ-70 на pojsnab.com.ua

• прямі поставки від українських виробників;
• сертифікати та паспорти на партію;
• гарантія від виробника — 12 місяців;
• склад у Києві — відправка день у день;
• робота з юр. особами, ДСНС, ДПД з ПДВ;
• безкоштовна консультація фахівця;
• гуртові ціни на партії.

Типові помилки при виборі

1. Невідповідність різьблення. G 2½" — стандарт, але штуцери можуть відрізнятися. Перевіряйте перед монтажем.
2. Невідповідний діаметр рукава. ГМ-70 у парі з ГР-70 на рукаві Ø66 мм. Не з Ø51 і не з Ø77.
3. Купівля поодинці. Замовляйте комплектом ГМ-70 + ГР-70.
4. Без сертифіката. Підстава для зауважень ДСНС.
5. Без ущільнювача. Перевіряйте комплектацію.
6. Купівля «б/в» арматури. Зношене ущільнення і ікла обойми — ризик відмови.

Рекомендації спеціаліста

• замовляйте комплектом «ГМ-70 + ГР-70 + рукав Ø66 мм + ствол РС-70»;
• при отриманні перевіряйте різьблення на чистоту, плавність обертання обойми, цілісність ущільнення;
• при монтажі ущільнюйте різьблення льоном або ФУМ-стрічкою — без надмірних зусиль;
• тримайте запасні гумові кільця окремо;
• в одній рукавній лінії використовуйте арматуру одного виробника.

Монтаж, експлуатація та обслуговування

Монтаж

1. Перекрити воду на штуцері.
2. Намотати на різьблення штуцера ущільнювальний матеріал.
3. Накрутити ГМ-70 за годинниковою стрілкою до упору — без перетягування.
4. Перевірити герметичність гідравлічним випробуванням.

Експлуатація

• з'єднання з ГР-70 на чистих посадкових поверхнях;
• уникати ударних навантажень;
• не докладати надмірних зусиль при розкручуванні.

Обслуговування

• огляд раз на квартал;
• заміна ущільнювача за перших ознак зносу;
• гідравлічні випробування рукавних ліній — за графіком;
• фіксація у журналі обліку.

Ціна головки ГМ-70 та від чого вона залежить

• матеріал і виробник;
• якість лиття і обробки різьблення;
• комплектація з ущільнювачем;
• обсяг партії;
• сертифікація.

Актуальну ціну на pojsnab.com.ua уточнюйте у картці товару або у менеджера. На партії — спеціальні умови.

Купити головку ГМ-70 у Києві на pojsnab.com.ua

На pojsnab.com.ua ви можете купити сертифіковану ГМ-70 з гарантією виробника і доставкою по Україні. Що отримуєте:

• доставка Новою Поштою, Делівері, адресна — 1–3 дні;
• самовивіз зі складу у Києві;
• безкоштовна консультація;
• допомога з підбором ГМ-70, ГР-70, рукавів Ø66 мм;
• оформлення для підприємств, ДСНС, ДПД, держустанов з ПДВ;
• знижки на гуртові партії;
• гнучкі умови оплати.

Експертна порада

• перевірте різьблення штуцера на пожежному обладнанні — стандарт G 2½", але можливі відмінності;
• огляньте лиття корпусу — без раковин, тріщин;
• перевірте плавність обертання обойми;
• пересвідчіться у наявності гумового ущільнювача;
• попросіть паспорт виробу і сертифікат відповідності;
• купуйте комплектом із ГР-70 і рукавом Ø66 мм — гарантована сумісність.

FAQ — часті запитання

1. Чим ГМ-70 відрізняється від ГР-70?

ГМ-70 — муфтова, накручується на різьбовий штуцер обладнання. ГР-70 — рукавна, нав'язується на рукав Ø66 мм. Працюють у парі.

2. Який тип різьблення на ГМ-70?

Стандарт — G 2½" внутрішня циліндрична.

3. Чи можна використовувати ГМ-70 з ГР-70 різних виробників?

Так, стик «Богданова» стандартизований. Для критичних об'єктів рекомендуємо одного виробника.

4. Яка ціна головки ГМ-70 у Києві?

Уточнюйте у картці товару на pojsnab.com.ua або у менеджера.

5. Чи потрібна сертифікація?

Так, обов'язкова: сертифікат відповідності + паспорт виробу.

6. Який термін гарантії?

Стандартна гарантія — 12 місяців.

7. Чи є доставка по Україні?

Так. Нова Пошта, Делівері, Укрпошта, адресна.

8. Чи можна купити оптом?

Так. Для підприємств і ДСНС/ДПД — рахунок з ПДВ.

9. Що ще потрібно для повного комплекту?

ГМ-70 + ГР-70 + рукав Ø66 мм + ствол РС-70 + перехідник ГП 50/70 (за потреби).

10. Чи можна використовувати на гідранті?

Так, через колонку пожежну КПА або безпосередньо на штуцері Ду 70.

Висновок

Головка ГМ-70 з'єднувальна муфтова — обов'язковий елемент пожежних систем Ду 70: автомобілів, мотопомп, гідрантів, колонок КПА. Без неї неможливо коректно під'єднати робочий рукав Ø66 мм до різьбового штуцера обладнання. На pojsnab.com.ua ви знайдете сертифіковані ГМ-70 від українських виробників у Києві за вигідною ціною з доставкою по Україні.
