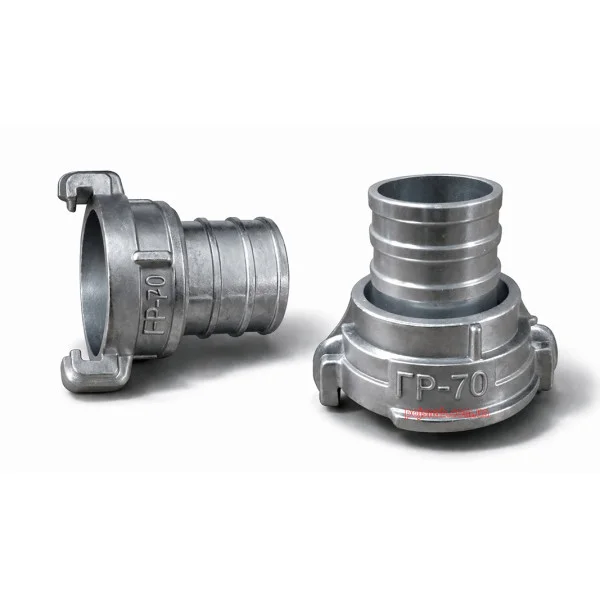

Головка ГР70 напірна з'єднувальна рукавна

Головка ГР-70 напірна з'єднувальна рукавна

Головка ГР-70 напірна з'єднувальна рукавна — це ключовий вузол швидкого з'єднання пожежних магістральних рукавів діаметром Ø66 мм. Її застосовують на пожежних автомобілях, мотопомпах, в системах зовнішнього протипожежного водопостачання, на пожежних гідрантах через колонку КПА, а також у складі переносних рукавних ліній підвищеної продуктивності. Гайка ГР-70 рукавна забезпечує швидке, герметичне і надійне з'єднання під тиском, що критично важливо для роботи пожежно-рятувальних підрозділів, ДПД, служб безпеки промислових об'єктів. Якщо вам потрібно купити сертифіковану ГР-70 у Києві або з доставкою по Україні — на pojsnab.com.ua ви знайдете повний асортимент від перевірених виробників.

Що таке головка ГР-70 і для чого вона використовується

Головка ГР-70 — це з'єднувальна арматура напівжорсткого швидкороз'ємного типу (так звана «головка Богданова»), яка нав'язується безпосередньо на кінець пожежного напірного рукава Ø66 мм. Маркування розшифровується наступним чином:

• Г — головка;
• Р — рукавна (нав'язується на рукав);
• 70 — умовний прохід Ду 70 мм (під рукав Ø66 мм).

Принцип з'єднання: дві ідентичні головки ГР-70 з'єднуються між собою без інструментів за рахунок іклоподібних затискачів і спіральних виступів на обоймах. При повороті обойм назустріч одна одній затискачі заходять у виступи, гумове ущільнювальне кільце стискається — і з'єднання миттєво стає герметичним. Розкручується таке з'єднання так само швидко, що дозволяє блискавично перекомпонувати рукавну лінію в умовах гасіння пожежі.

Головка ГР-70 використовується для:

1. з'єднання пожежних напірних рукавів Ø66 мм між собою — нарощування довжини магістральної рукавної лінії;
2. підключення рукавів до пожежної техніки — насосів пожежних автомобілів, мотопомп, колонок КПА, розгалужень РТ-70 і РТ-80;
3. з'єднання з арматурою інших типів — ГМ-70 (муфтова), ГЦ-70 (цапкова), ГП 50×70 і ГП 70×80 (перехідні), ГЗ-70 (заглушка).

Основні технічні характеристики

Гайка ГР-70 рукавна виготовляється відповідно до уніфікованих параметрів, що дозволяє забезпечити повну сумісність з арматурою інших українських сертифікованих виробників.

• умовний прохід (Ду) — 70 мм;
• робочий тиск — до 1,6 МПа (16 атм);
• випробувальний тиск — 2,0–2,4 МПа (залежно від виробника);
• діаметр сумісного рукава — Ø66 мм;
• внутрішній діаметр посадкового місця під рукав — близько 57–58 мм;
• матеріал корпусу — алюмінієвий сплав (АК7, силумін);
• ущільнення — кільце з маслобензостійкої гуми;
• спосіб з'єднання з рукавом — нав'язування м'яким оцинкованим дротом або сталевим хомутом;
• діапазон робочих температур — від –40 до +50 °C;
• маса — приблизно 0,5–0,7 кг.

Конструкція гайки ГР-70

Головка складається з двох основних деталей:

• несуча втулка — циліндрична деталь із канавкою під ущільнювальне кільце на торці та відливами на хвостовику для надійного кріплення на чохол рукава;
• обойма — вільно посаджена на втулку, обладнана двома іклоподібними затискачами, двома спіральними виступами і чотирма виступами під ключ.

Запобіжне кільце або шайба між втулкою та обоймою унеможливлюють їх роз'єднання при експлуатації.

Де застосовується головка ГР-70

Сфера використання ГР-70 — це лінії з більшою пропускною здатністю, ніж ГР-50, і там, де потрібен значний обсяг подачі вогнегасної речовини:

• пожежні автомобілі (АЦ, АЦП, АНР) — основні і резервні рукавні лінії;
• пожежні мотопомпи середньої та високої продуктивності;
• зовнішнє протипожежне водопостачання, гідрантні колонки КПА;
• системи пожежогасіння промислових підприємств, нафтобаз, складів ПММ;
• магістральні лінії з подачею води до розгалужень РТ-70;
• системи піногасіння на АЗС, нафтопереробних заводах;
• обладнання ДПД (добровільних пожежних дружин);
• аварійно-рятувальні формування цивільного захисту.

На внутрішніх пожежних кранах житлових і офісних будівель ГР-70 застосовується рідше — там домінує ГР-50. Однак на великих об'єктах (ТРЦ, склади високої категорії за вогненебезпекою) рукавні лінії Ду 70 цілком актуальні.

Види, модифікації та супутня арматура ГР-70

На українському ринку головка ГР-70 представлена переважно у виконанні з алюмінієвого сплаву, оскільки робочий тиск і умови експлуатації потребують підвищеної міцності корпусу.

1. ГР-70 алюмінієва

Основний варіант — корпус і обойма з алюмінієвого сплаву АК7. Поєднує високу міцність, корозійну стійкість, малу вагу. Підходить для всіх типів об'єктів, включно з пожежними автомобілями та зовнішнім обладнанням.

2. ГР-70 латунна / комбінована

Зустрічається на спеціалізованих об'єктах із підвищеними вимогами до агресивних середовищ (хімічні виробництва, морський транспорт). Зазвичай — під замовлення.

Споріднена арматура серії «Богданова» для рукавів Ø66 мм, повністю сумісна з ГР-70 за стиковим вузлом:

• ГМ-70 — головка муфтова напірна (з різьбою для встановлення на штуцер обладнання);
• ГЦ-70 — головка цапкова напірна (зі штуцером для приєднання до техніки);
• ГЗ-70 — головка-заглушка напірна (для закриття вільного кінця рукавної лінії);
• ГП 50×70 — головка перехідна для переходу з Ду 50 на Ду 70;
• ГП 70×80 — головка перехідна для переходу з Ду 70 на Ду 80.

Як правильно вибрати головку ГР-70

При підборі гайки ГР-70 рукавної експерти Pojsnab рекомендують перевірити ключові критерії:

1. Сумісність із рукавом. ГР-70 нав'язується на рукав Ø66 мм. Для рукавів Ø51 мм потрібна ГР-50, для Ø77 мм — ГР-80.
2. Робочий тиск об'єкта. Для пожежних автомобілів і автонасосів — оптимально брати головку із запасом міцності (випробувальний тиск 2,0 МПа і вище).
3. Матеріал. Для відповідальних об'єктів — тільки алюмінієвий сплав з підтвердженою якістю лиття.
4. Стан ущільнювального кільця. Гумове кільце має бути еластичним, без тріщин. У комплекті бажано мати запасні.
5. Сертифікація. Сертифікат відповідності, паспорт виробника, протокол гідравлічних випробувань.
6. Виробник. Перевага українським виробникам із підтвердженою репутацією.
7. Кількість. Купуйте парами та з запасом — головки нав'язуються на обидва кінці рукава.

Нормативні вимоги в Україні

Експлуатація з'єднувальної арматури для пожежних рукавних ліній в Україні регулюється:

• ДСТУ 3810-98 «Пожежна техніка. Рукава пожежні напірні. Загальні технічні умови» — встановлює вимоги до комплектування рукавів з'єднувальними головками;
• Правила пожежної безпеки в Україні (затверджені наказом МВС України) — комплектація, експлуатація, ТО, перевірки;
• НАПБ Б.01.008 / НАПБ Б.03.001 — вимоги до експлуатації пожежної техніки і пожежно-технічного озброєння;
• ДБН В.2.5-56 — інженерне обладнання будинків і споруд. Системи протипожежного захисту.

Важливо: конкретний нормативний документ на саму з'єднувальну головку (ГР, ГМ, ГЦ та ін.) необхідно перевіряти залежно від виду обладнання, сфери застосування та проєктної документації. Для бюджетних і державних об'єктів обов'язково запитуйте у постачальника актуальний сертифікат відповідності та паспорт виробу.

Порівняльна таблиця характеристик

Таблиця 1. Технічні характеристики головки ГР-70

Таблиця 2. Порівняння головок серії ГР для різних діаметрів рукавів

Переваги купівлі гайки ГР-70 на pojsnab.com.ua

• прямі поставки від українських виробників пожежної арматури;
• уся продукція з сертифікатами відповідності та паспортами;
• гарантія від виробника — від 12 місяців;
• склад у Києві — відправка день у день по всій Україні;
• замовлення для підприємств, ОСББ, держустанов з ПДВ;
• безкоштовна консультація фахівця з пожежної безпеки;
• гуртові ціни на партії від 10 штук.

Типові помилки при виборі головки ГР-70

1. Невідповідність діаметра рукаву. ГР-70 — це Ду 70 під рукав Ø66 мм. Часта помилка — закупівля «під 70-й рукав», а в системі насправді 77 мм (потрібна ГР-80) або 51 мм (потрібна ГР-50).
2. Купівля поодинці. На один рукав потрібно дві головки (на обидва кінці).
3. Економія на сертифікованій арматурі. Несертифікований корпус ризикує тріснути під робочим тиском — це аварійна ситуація на бойовому виїзді.
4. Купівля без ущільнювача. Гумове кільце часто йде окремо — перевіряйте комплектацію.
5. Ігнорування паспорта виробу. При перевірці ДСНС або сертифікації об'єкта — це привід для зауважень.
6. Купівля «б/в» арматури. Зношене ущільнення, прим'яті затискачі обойми — підвищений ризик відмови.

Рекомендації спеціаліста

Як фахівець із комплектації пожежних рукавних ліній, раджу:

• купувати ГР-70 з резервом на заміну (мінімум +20 % від основної потреби);
• перевіряти кожну головку при отриманні — плавність обертання обойми, цілісність ущільнення, відсутність раковин у литті;
• в одній рукавній лінії використовувати арматуру одного виробника — це гарантує повну сумісність;
• тримати в комплекті запасні гумові кільця — це найбільш «зношуваний» вузол;
• після кожного використання очищати головки від піску, бруду, залишків піноутворювача;
• для комбінованих систем (Ду 70 + Ду 80) одразу купувати перехідник ГП 70×80;
• оформляти замовлення комплектом «рукав Ø66 мм + ГР-70 + ствол» — це вигідніше та гарантовано сумісно.

Монтаж, експлуатація та обслуговування

Монтаж (нав'язка на рукав)

1. Підготувати кінець рукава Ø66 мм: обрізати рівно, перевірити цілісність шару.
2. Надіти головку хвостовиком на кінець рукава до упору.
3. Виконати нав'язку м'яким оцинкованим дротом Ø 1,4–1,6 мм у 8–10 витків у канавках хвостовика. Або встановити сталевий оцинкований хомут.
4. Провести гідравлічне випробування на герметичність під робочим тиском.

Експлуатація

• перед використанням переконатися у наявності та цілісності ущільнювального кільця;
• з'єднувати чисті від піску і бруду головки — інакше прискорюється знос ікл і ущільнень;
• не докручувати металевими ключами понад зусилля, передбачене конструкцією.

Обслуговування

• огляд — не рідше 1 разу на квартал;
• заміна гумового кільця — за перших ознак затвердіння або тріщин;
• гідравлічні випробування рукавних ліній — згідно з ДСТУ 3810-98 і Правилами пожежної безпеки в Україні;
• результати фіксуються у журналі обліку пожежно-технічного озброєння.

Ціна головки ГР-70 та від чого вона залежить

Вартість ГР-70 формується з урахуванням:

• матеріалу корпусу (стандартно — алюмінієвий сплав);
• виробника (українські виробники зазвичай вигідніші за імпорт);
• наявності ущільнювального кільця в комплекті;
• обсягу партії (опт — суттєво дешевше);
• комплектації (одинична або парна поставка);
• логістики та умов доставки.

Актуальну ціну головки ГР-70 на pojsnab.com.ua дивіться у картці товару або уточнюйте у менеджера. Для оптових покупців діють спеціальні умови.

Чому варто купити ГР-70 саме у ПОЖЕЖНЕ ОБЛАДНАННЯ

• Понад 20 років на ринку пожежної безпеки України.
• Власний склад у Києві — товар у наявності, відправка день у день.
• Сертифіковані позиції — повний пакет документів на кожну партію.
• Технічний підбір — допоможемо підібрати ГР-70, ГР-50, ГР-80, перехідники та супутню арматуру під конкретний об'єкт.
• Робота з юр. особами — рахунок, ТТН, акт, ПДВ.
• Доставка по Україні — Нова Пошта, Делівері, Укрпошта, адресна доставка.
• Гарантія від виробника та пост-продажна підтримка.

Купити гайку ГР-70 рукавну в Україні у ПОЖЕЖНЕ ОБЛАДНАННЯ

На pojsnab.com.ua ви можете купити головку ГР-70 з гарантією виробника, повним пакетом сертифікатів і оперативною доставкою по всій Україні. Маємо у наявності алюмінієві ГР-70 від українських виробників, з якими працюємо безпосередньо.

Що отримуєте при замовленні:

• доставка по Україні (Нова Пошта, Делівері, адресна) — 1–3 дні;
• безкоштовна консультація фахівця з пожежної безпеки;
• допомога з підбором ГР-70, рукавів Ø66 мм і супутньої арматури;
• якісне пожежне обладнання від перевірених виробників;
• оформлення для підприємств, ОСББ, державних і бюджетних установ;
• знижки на гуртові партії;
• оплата готівкою, на карту, безготівково з ПДВ.

Зв'яжіться з нашим менеджером для уточнення наявності, ціни та оформлення замовлення.

Експертна порада

Спеціалісти ПОЖЕЖНЕ ОБЛАДНАННЯ рекомендують перед покупкою ГР-70:

• переконатися, що в системі дійсно використовується рукав Ø66 мм — це найважливіший момент при підборі;
• оглянути лиття корпусу: жодних тріщин, раковин, нерівностей;
• перевірити плавність роботи обойми — без люфтів, без заїдань, без брязкоту;
• пересвідчитися у наявності ущільнювального кільця і його еластичності;
• попросити паспорт виробу і сертифікат відповідності — без них головку не приймуть на бюджетному об'єкті;
• купувати парами (мінімум 2 штуки на рукав) і з запасом для технічного обслуговування.

FAQ — часті запитання про головку ГР-70

1. До якого діаметра рукава підходить ГР-70?

Головка ГР-70 розрахована на пожежний напірний рукав діаметром Ø66 мм. Умовний прохід — 70 мм.

2. Чим ГР-70 відрізняється від ГМ-70?

ГР-70 — рукавна, нав'язується безпосередньо на рукав Ø66 мм. ГМ-70 — муфтова, має внутрішню різьбу і прикручується на штуцер пожежного обладнання. У рукавній лінії вони працюють у парі.

3. Чи можна з'єднувати ГР-70 з ГР-50 або ГР-80?

Безпосередньо — ні, оскільки розміри стиків відрізняються. Для з'єднання використовуються перехідні головки: ГП 50×70 (з Ду 50 на Ду 70), ГП 70×80 (з Ду 70 на Ду 80).

4. Яка ціна головки ГР-70?

Ціна залежить від виробника, матеріалу і обсягу замовлення. Актуальну вартість дивіться у картці товару на pojsnab.com.ua або уточнюйте у менеджера. Для оптових клієнтів — спеціальні умови.

5. Які характеристики ГР-70 найважливіші?

Робочий тиск (до 1,6 МПа), матеріал корпусу (алюмінієвий сплав), наявність ущільнювального кільця, сертифікат відповідності, відповідність нормативним документам.

6. Чи потрібна сертифікація для ГР-70?

Так. На з'єднувальну арматуру для пожежних рукавів в Україні обов'язковий сертифікат відповідності та паспорт виробника. Несертифікована арматура — підстава для зауважень при перевірці ДСНС.

7. Як перевірити якість головки ГР-70 при отриманні?

Огляньте лиття на відсутність тріщин і раковин, перевірте плавність обертання обойми без люфтів, цілісність гумового ущільнювача, наявність маркування виробника і паспорта.

8. Чи є доставка ГР-70 по Україні?

Так. pojsnab.com.ua відправляє замовлення Новою Поштою, Делівері, Укрпоштою або адресною доставкою по всій Україні.

9. Який гарантійний термін на ГР-70?

Стандартна гарантія від виробника — 12 місяців. Реальний термін експлуатації при правильному догляді — значно довший.

10. Чи можна купити ГР-70 оптом для підприємства?

Так. Працюємо з юридичними особами: рахунок-фактура, ТТН, акт виконаних робіт, ПДВ. Для партій від 10 штук — гуртові ціни.

11. Що ще варто замовити разом із ГР-70?

У комплект до ГР-70 зазвичай входять: пожежний рукав Ø66 мм, в'язальний дріт або хомути, запасні ущільнювальні кільця, перехідники ГП 50×70 і ГП 70×80, ствол РС-70.

12. Чи можна використовувати ГР-70 для подачі піноутворювача?

Так. Маслобензостійке гумове ущільнення дозволяє безпечно подавати водні розчини піноутворювачів і інші вогнегасні рідини при відповідних експлуатаційних режимах.

Висновок

Головка ГР-70 напірна з'єднувальна рукавна — обов'язковий елемент магістральних пожежних рукавних ліній з рукавом Ø66 мм. Її використовують на пожежних автомобілях, мотопомпах, гідрантних колонках і в зовнішньому протипожежному водопостачанні. Від якості ГР-70, відповідності нормативам і правильного підбору безпосередньо залежить надійність роботи всієї рукавної системи у бойових умовах.

При замовленні гайки ГР-70 рукавної звертайте увагу на матеріал корпусу, наявність ущільнювача, повний пакет документів і репутацію виробника. На pojsnab.com.ua ви знайдете сертифіковані ГР-70 від українських виробників за вигідною ціною, з оперативною доставкою по всій Україні та консультаційною підтримкою фахівця.

Потрібна допомога з підбором ГР-70, перехідної арматури або комплекту магістральної рукавної лінії? Звертайтеся — підкажемо, прорахуємо, відправимо в день замовлення.
