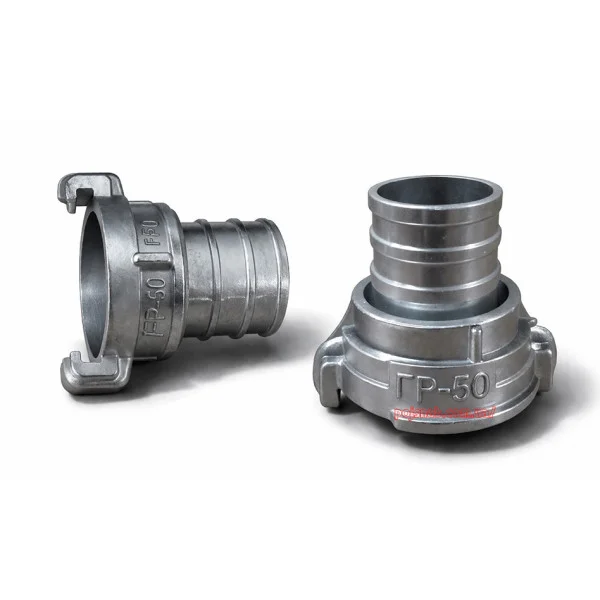

Головка ГР-50 напірна з'єднувальна рукавна

Головка ГР-50 напірна з'єднувальна рукавна — купити в Україні

Головка ГР-50 напірна з'єднувальна рукавна — це базовий елемент комплектації будь-якої пожежної рукавної лінії з умовним проходом 50 мм. Без неї неможливо швидко і герметично з'єднати напірний пожежний рукав із пожежним краном, насосом, стволом або іншою головкою. Купують ГР-50 для комплектації пожежних шаф, внутрішніх пожежних кранів, мотопомп, пожежних автомобілів, систем пожежогасіння на складах, виробництвах, СТО, в офісах, ТРЦ, АЗС та інших об'єктах. Якісна, відповідно виготовлена з'єднувальна головка — це питання не комфорту, а збереження життя і майна при пожежі, тому економити на ній або купувати «no-name» вироби неприпустимо.

Що таке головка ГР-50 і для чого вона використовується

Головка ГР-50 — це швидкороз'ємна напівжорстка з'єднувальна арматура (так звана «головка Богданова»), яка забезпечує оперативне, міцне і герметичне з'єднання напірних пожежних рукавів між собою та з пожежним обладнанням під робочим тиском.

Маркування розшифровується так:

• Г — головка;
• Р — рукавна (нав'язується на рукав);
• 50 — умовний прохід Ду 50 мм (для пожежного рукава діаметром 51 мм).

Принцип роботи: дві ідентичні головки з'єднуються без інструментів — простим стиковим обертанням обойм. Іклоподібні затискачі однієї головки заходять у спіральні виступи іншої, ущільнювальні гумові кільця стискаються, і з'єднання миттєво стає герметичним. Розкручується таке з'єднання так само швидко, що критично важливо при роботі пожежно-рятувальних підрозділів і добровільних пожежних формувань на об'єкті.

ГР-50 використовується у двох основних сценаріях:

1. З'єднання напірних рукавів між собою для подовження рукавної лінії.
2. Приєднання рукава до пожежного крана, ствола, розгалуження, мотопомпи або іншого пожежного устаткування.

Основні технічні характеристики

Головка ГР-50 — стандартизований виріб, тому ключові параметри уніфіковані для всіх відповідальних виробників. Це важливо з практичної точки зору: головка ГР-50 будь-якого українського сертифікованого виробника має з'єднуватися з іншою аналогічною ГР-50 без зазорів і пропусків.

Базові параметри:

• умовний прохід (Ду) — 50 мм;
• робочий тиск — до 1,6 МПа (16 атм);
• випробувальний тиск — 2,0 МПа і вище (залежно від виробника);
• внутрішній діаметр посадкового місця під рукав — 42 мм;
• діаметр сумісного рукава — 51 мм;
• матеріал корпусу — алюмінієвий сплав (АК7, силумін), пластик армований або комбінований варіант;
• ущільнення — кільце з маслобензостійкої гуми;
• спосіб з'єднання з рукавом — нав'язування м'яким оцинкованим дротом або сталевим оцинкованим хомутом;
• діапазон робочих температур — типово від –40 °C до +50 °C (залежно від матеріалу).

Конструкція головки ГР-50

Виріб складається з двох основних деталей:

• несуча втулка (корпус) — має канавку для ущільнювального кільця і відливи на хвостовику для надійної нав'язки чохла рукава;
• обойма — вільно посаджена на втулку, обладнана двома іклоподібними затискачами та двома спіральними виступами, а також чотирма рівномірно розташованими ребрами під ключ для розкручування «закислих» з'єднань.

Між втулкою і обоймою встановлюється стопорне (запобіжне) кільце або шайба, які запобігають мимовільному роз'єднанню деталей.

Де застосовується головка ГР-50

Сфера застосування головки ГР-50 надзвичайно широка — будь-яка пожежна лінія Ду 50 мм передбачає її використання:

• внутрішні пожежні крани (ПК) в офісних, торговельних, складських і виробничих будівлях;
• пожежні шафи ШП-К, ШП-О, ШП-О-К;
• зовнішні пожежні гідранти (через перехідники до Ду 70);
• комплектація напірних пожежних рукавів класу 1, 2, 3;
• мотопомпи, переносні насосні установки;
• пожежні автомобілі (АЦ, АНР, АП);
• системи пожежогасіння на АЗС, нафтобазах, котельнях;
• комплекти пожежного інвентарю для ДПД (добровільних пожежних дружин);
• об'єкти ОСББ, ЖК, ЖКГ.

Якщо у вас в обладнанні фігурує рукав Ø51 мм — ймовірність того, що потрібна саме головка ГР-50, наближається до 100 %.

Види, модифікації та комплектації головки ГР-50

На українському ринку представлено кілька виконань ГР-50, що відрізняються матеріалом і призначенням.

1. ГР-50 алюмінієва

Класичний варіант із алюмінієвого сплаву. Має оптимальне співвідношення «ціна — міцність — корозійна стійкість». Підходить для всіх типів об'єктів, у тому числі для зовнішнього застосування і для пожежних автомобілів.

2. ГР-50 пластикова (армована)

Виготовляється з ударостійкого склонаповненого поліаміду. Легша, дешевша, не корозує, але має нижчу стійкість до ударних навантажень при низьких температурах. Часто застосовується в стаціонарних внутрішніх пожежних кранах з тиском у системі 0,6–1,2 МПа.

3. ГР-50 комбінована

Алюмінієва обойма + полімерно-металева вставка. Поєднує міцність металу з малою вагою і антикорозійністю пластику. Універсальне рішення для більшості об'єктів.

4. ГР-50 латунна

Зустрічається рідше. Стійка до агресивних середовищ, застосовується на хімічних виробництвах і морських об'єктах.

Окремо варто згадати споріднену арматуру серії «Богданова», з якою ГР-50 повністю сумісна за стиковим вузлом:

• ГМ-50 — головка муфтова напірна (на різьбу);
• ГЦ-50 — головка цапкова напірна;
• ГП 50×70 — перехідна головка (з 50 на 70 мм);
• ГЗ-50 — головка-заглушка напірна;
• ГРВ-50 — головка рукавна всмоктувальна (для всмоктувальних рукавів).

Як правильно вибрати головку ГР-50

Щоб не помилитися з покупкою, експерти Pojsnab рекомендують перевіряти такий чек-лист:

1. Тип системи. Визначте, куди монтується головка: внутрішній пожежний кран, мотопомпа, пожежний автомобіль, зовнішній гідрант.
2. Робочий тиск у системі. Для більшості ВПК достатньо 1,0–1,2 МПа, але для зовнішніх систем і автонасосів потрібен запас до 1,6 МПа.
3. Матеріал. Алюміній — універсал; пластик — економ-варіант для внутрішніх ПК; комбінований — оптимум за співвідношенням ціна/якість.
4. Сумісність із рукавом. Перевірте діаметр посадкового місця (42 мм для рукава Ø51 мм).
5. Наявність ущільнювального кільця. Кільце має бути в комплекті, з якісної маслобензостійкої гуми.
6. Сертифікати. Сертифікат відповідності, паспорт виробника, протоколи випробувань.
7. Виробник. Перевага — українським виробникам із підтвердженою репутацією.
8. Парність. Купуйте парами — для повноцінного з'єднання потрібні дві однакові головки.

Нормативні вимоги в Україні

З'єднувальна арматура для пожежних рукавів в Україні регулюється низкою документів:

• ДСТУ 3810-98 «Пожежна техніка. Рукава пожежні напірні. Загальні технічні умови» — основний документ для напірних рукавів, який містить вимоги до укомплектування рукавів з'єднувальними головками.
• Правила пожежної безпеки в Україні (затверджені наказом МВС України) — регламентують комплектацію пожежних кранів, їх обслуговування, періодичність перевірок.
• НАПБ Б.01.008 / НАПБ Б.03.001 та профільні правила щодо експлуатації пожежної техніки і пожежно-технічного озброєння.
• ДБН В.2.5-56 — інженерне обладнання будинків і споруд. Системи протипожежного захисту.

Важливо: конкретний нормативний документ на саму з'єднувальну головку (ГР, ГМ, ГЦ та ін.) необхідно перевіряти залежно від виду обладнання, сфери застосування та проєктної документації об'єкта. Перед купівлею для державного, бюджетного чи спеціалізованого об'єкта обов'язково запитуйте у постачальника актуальні сертифікат відповідності та паспорт виробу.

Порівняльна таблиця характеристик

Таблиця 1. Технічні характеристики головки ГР-50

Таблиця 2. Порівняння модифікацій ГР-50

Переваги купівлі головки ГР-50 на pojsnab.com.ua

• Прямі поставки від українських виробників пожежної арматури.
• Уся продукція має сертифікати відповідності та паспорти.
• Гарантія від виробника — від 12 місяців.
• Великий склад: алюмінієві, пластикові, комбіновані ГР-50 в наявності.
• Доставка по всій Україні (Нова Пошта, Делівері, адресна доставка).
• Спецумови для оптових клієнтів, підприємств, ОСББ, держустанов.
• Безкоштовна консультація фахівця з пожежної безпеки.

Типові помилки при виборі головки ГР-50

1. Купівля «однієї головки» замість пари. З'єднання вимагає двох ідентичних головок.
2. Економія на матеріалі для відповідальних об'єктів. Пластик не варто ставити на мотопомпу чи зовнішній гідрант.
3. Купівля без ущільнювального кільця. Кільце часто йде окремо — перевіряйте комплектацію.
4. Ігнорування сертифікатів. Несертифікована арматура — це порушення Правил пожежної безпеки і потенційний відмов на перевірці ДСНС.
5. Невідповідність діаметра рукава. ГР-50 — це Ду 50 під рукав 51 мм. Для рукава 66 мм потрібна ГР-70, для 77 мм — ГР-80.
6. Купівля «бувших у вжитку» головок. Зношене ущільнення, прим'яті іклові затискачі — джерело відмови у критичний момент.
7. Відсутність парних з'єднань у системі. Якщо на об'єкті використовуються головки різних виробників — обов'язково перевіряйте взаємну сумісність.

Рекомендації спеціаліста

Як фахівець із підбору пожежного обладнання, раджу при замовленні ГР-50:

• завжди брати кілька запасних головок «на резерв» — це копійчана страховка від простою;
• перевіряти на новій головці плавність обертання обойми (без заїдань) та цілісність ущільнення;
• комплектувати пожежні шафи однотипною арматурою одного виробника — це виключає проблеми сумісності;
• після кожного використання головку очищати, перевіряти стан гумового кільця і за потреби замінювати;
• зберігати запасні гумові кільця окремо — це найбільш «зношуваний» елемент;
• замовляти комплектом «рукав + ГР-50 + ствол» — у нас на сайті це вигідніше, ніж купувати все окремо.

Монтаж, експлуатація та обслуговування головки ГР-50

Монтаж (нав'язка на рукав)

1. Підготувати кінець рукава: обрізати рівно, перевірити цілісність шару.
2. Надіти головку хвостовиком на рукав до упору.
3. Виконати нав'язку м'яким оцинкованим дротом (Ø 1,4–1,6 мм) у 8–10 витків у канавках хвостовика або встановити сталевий хомут.
4. Перевірити герметичність гідравлічним випробуванням під робочим тиском.

Експлуатація

• Перед використанням переконатися у наявності ущільнювального кільця.
• З'єднання виконувати чистими від бруду й піску головками — пісок прискорює знос ікл і ущільнень.
• Не докручувати головки металевими ключами понад зусилля, передбачене конструкцією.

Обслуговування

• Регулярний огляд — згідно з графіком, не рідше 1 разу на квартал.
• Перевірка ущільнювального кільця — заміна за перших ознак зносу.
• Гідравлічні випробування рукавних ліній — згідно з ДСТУ 3810-98 і Правилами пожежної безпеки в Україні.
• Усі результати фіксуються в журналі обліку пожежно-технічного озброєння.

Ціна та від чого вона залежить

Вартість головки ГР-50 на ринку України коливається залежно від:

• матеріалу (пластик дешевше, латунь — найдорожче);
• виробника (українські виробники зазвичай вигідніші за імпорт при аналогічній якості);
• наявності ущільнювального кільця в комплекті;
• обсягу партії (опт суттєво дешевше);
• комплектації (одинична головка або пара);
• логістики та умов доставки.

Актуальну ціну головки ГР-50 на pojsnab.com.ua дивіться у картці товару або уточнюйте у менеджера — вартість оновлюється відповідно до закупівельних умов і поточного курсу.

Чому варто купити ГР-50 саме у Pojsnab

• Понад 20 років на ринку пожежної безпеки України.
• Власний склад — товар у наявності, відправка день у день.
• Сертифіковані позиції — повний пакет документів на кожну партію.
• Технічний підбір — допоможемо підібрати ГР-50 і всю супутню арматуру під конкретний об'єкт.
• Робота з юр. особами — рахунок, ТТН, акт, ПДВ.
• Доставка по Україні — Нова Пошта, Укрпошта, Делівері, адресна.
• Гарантія і пост-продажний сервіс.

Купити головку ГР-50 напірну з'єднувальну рукавну в Україні на pojsnab.com.ua

На pojsnab.com.ua ви можете купити головку ГР-50 за вигідною ціною з гарантією виробника та офіційними сертифікатами. Ми пропонуємо широкий вибір модифікацій: алюмінієва, пластикова, комбінована. Всі позиції відповідають вимогам Правил пожежної безпеки в Україні та укомплектовані ущільнювальним кільцем.

Що ви отримуєте:

• доставка по Україні (Нова Пошта, Делівері, адресна) за 1–3 дні;
• консультація фахівця з пожежної безпеки безкоштовно;
• допомога з підбором ГР-50 та супутньої арматури під ваш об'єкт;
• якісне пожежне обладнання від перевірених виробників;
• замовлення для підприємств, складів, офісів, ТРЦ, ОСББ, виробництв, СТО, АЗС, бюджетних установ;
• знижки на гуртові партії та комплексні замовлення;
• оплата готівкою, на карту, безготівково з ПДВ.

Зв'яжіться з нашим менеджером для уточнення наявності, ціни та оформлення замовлення.

Експертна порада

Перед покупкою головки ГР-50 спеціалісти Pojsnab радять:

• Перевірте робочий тиск системи. Для внутрішніх ВПК достатньо 1,0–1,2 МПа, для зовнішніх систем і автонасосів — беріть із запасом до 1,6 МПа.
• Огляньте якість лиття. На корпусі не повинно бути тріщин, раковин, задирів. Обойма має обертатися плавно, без люфтів і заїдань.
• Перевірте ущільнювальне кільце. Воно має бути еластичним, без тріщин і деформацій. Купіть кілька запасних — це найбільш «зношуваний» елемент.
• Запитуйте документи: сертифікат відповідності, паспорт виробу, протокол гідравлічних випробувань. Без них головку не приймуть на бюджетному об'єкті чи при перевірці ДСНС.
• Не змішуйте виробників в одній системі без перевірки сумісності — економія обертається відмовою у критичний момент.
• Купуйте парами.
