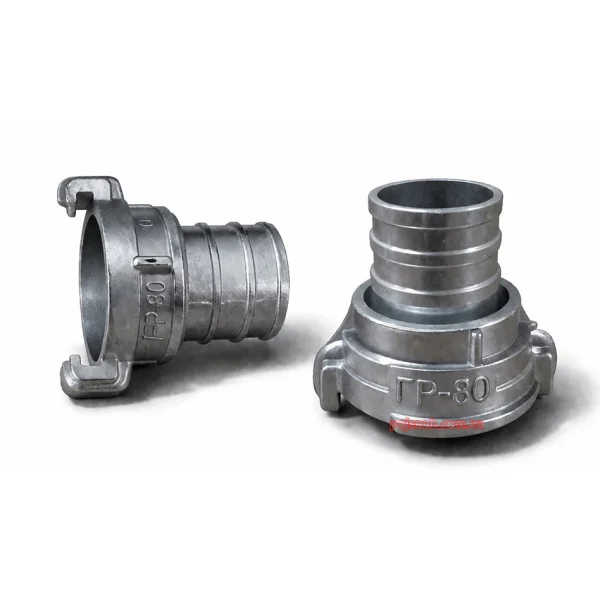

Головка напірна з'єднувальна рукавна ГР-80

Головка напірна з'єднувальна рукавна ГР-80 — купити в Україні

Головка напірна з'єднувальна рукавна ГР-80 — це базова з'єднувальна арматура для магістральних пожежних рукавів діаметром Ø77 мм. Її ставлять там, де потрібна максимальна продуктивність подачі вогнегасної речовини: на пожежних автомобілях АЦ і АНР як основну рукавну лінію, на потужних мотопомпах, у складі систем зовнішнього водопостачання та піногасіння, перед розгалуженням РТ-80 для подальшого розподілу води по робочих лініях Ø66 мм та Ø51 мм. Якщо вам потрібно купити сертифіковану ГР-80 у Києві або з доставкою по Україні — на pojsnab.com.ua ви знайдете повний асортимент від перевірених українських виробників.

Що таке головка ГР-80 і для чого вона використовується

Головка ГР-80 — це швидкороз'ємна з'єднувальна головка типу «Богданова», призначена для нав'язування на пожежний напірний рукав Ø77 мм. Маркування розшифровується так:

• Г — головка;
• Р — рукавна (нав'язується безпосередньо на рукав);
• 80 — умовний прохід Ду 80 мм (під рукав Ø77 мм).

Як це працює: дві ідентичні головки ГР-80 з'єднуються вручну за кілька секунд — без інструменту. Іклоподібні затискачі однієї обойми входять у спіральні виступи іншої, гумове ущільнювальне кільце стискається, і з'єднання миттєво стає герметичним під робочим тиском. Таке з'єднання так само швидко роз'єднується — це критично важливо при оперативному перекомпонуванні магістралі під час гасіння.

Головка ГР-80 застосовується для:

1. з'єднання пожежних магістральних рукавів Ø77 мм — нарощування довжини головної лінії;
2. підключення рукавів до пожежної техніки — насосів автомобілів, мотопомп, колонок КПА, розгалужень РТ-80;
3. з'єднання з суміжною арматурою — ГМ-80, ГЦ-80, ГП 70×80, ГП 50×80, ГЗ-80.

Основні технічні характеристики

Гайка ГР-80 рукавна виготовляється за уніфікованими розмірами, що забезпечує повну сумісність з аналогічною арматурою інших українських сертифікованих виробників.

• умовний прохід (Ду) — 80 мм;
• робочий тиск — до 1,6 МПа (16 атм);
• випробувальний тиск — 2,0–2,4 МПа (залежно від виробника);
• діаметр сумісного рукава — Ø77 мм;
• матеріал корпусу — алюмінієвий сплав (АК7, силумін);
• ущільнення — кільце з маслобензостійкої гуми;
• спосіб з'єднання з рукавом — нав'язування м'яким оцинкованим дротом або сталевим хомутом;
• діапазон робочих температур — від –40 до +50 °C;
• маса — приблизно 0,6–0,9 кг.

Конструкція гайки ГР-80

Виріб конструктивно складається з двох основних деталей:

• несуча втулка — циліндричний корпус із канавкою під ущільнювальне кільце на торцевій крайці та відливами на хвостовику для надійної нав'язки чохла рукава;
• обойма — вільно посаджена на втулку, оснащена двома іклоподібними затискачами, двома спіральними виступами та чотирма виступами під ключ для розкручування.

Стопорне кільце або шайба між втулкою і обоймою унеможливлюють їх мимовільне роз'єднання при роботі під тиском.

Де застосовується головка ГР-80

Сфера використання ГР-80 — це магістральні лінії з максимальною пропускною здатністю серед стандартного ряду головок Богданова:

• пожежні автомобілі (АЦ, АЦП, АНР) — основна магістральна лінія від насоса;
• мотопомпи високої продуктивності (понад 60 л/с);
• зовнішнє протипожежне водопостачання, гідрантні колонки КПА;
• магістральні лінії до розгалужень РТ-80 для подальшого розподілу води по робочих лініях Ø66 і Ø51 мм;
• системи піногасіння на АЗС, нафтобазах, нафтопереробних і нафтохімічних виробництвах;
• лафетні стволи з підвищеною витратою води;
• аварійно-рятувальні служби, ДСНС, ДПД;
• системи пожежної безпеки великих промислових об'єктів і логістичних центрів.

На внутрішніх пожежних кранах житлових будівель ГР-80 не використовується — там стандарт Ду 50. ГР-80 — це обладнання «першої лінії» для подачі великих обсягів води з мінімальними гідравлічними втратами.

Види, модифікації та супутня арматура ГР-80

1. ГР-80 алюмінієва

Основне і найпоширеніше виконання. Корпус і обойма виготовляються з алюмінієвого сплаву АК7. Поєднання високої міцності, корозійної стійкості та помірної маси робить її універсальним рішенням для магістральних ліній.

2. ГР-80 латунна / спеціального виконання

Зустрічається на спецоб'єктах — хімічні підприємства, морський транспорт, експлуатація в умовах підвищеної агресивності середовища. Виготовляється під замовлення.

Споріднена арматура для рукавів Ø77 мм, повністю сумісна з ГР-80 за стиковим вузлом:

• ГМ-80 — головка муфтова напірна (з різьбою для приєднання до штуцера обладнання);
• ГЦ-80 — головка цапкова напірна (зі штуцером для приєднання до техніки);
• ГЗ-80 — головка-заглушка напірна (для закриття вільного кінця магістралі);
• ГП 70×80 — головка перехідна для переходу з Ду 70 на Ду 80;
• ГП 50×80 — головка перехідна для переходу з Ду 50 на Ду 80;
• ГРВ-80 — головка рукавна всмоктувальна (для всмоктувальних рукавів Ø75 мм).

Як правильно вибрати головку ГР-80

Чек-лист підбору від експертів Pojsnab:

1. Підтвердьте діаметр рукава. ГР-80 — це Ду 80 під рукав Ø77 мм. Для рукавів Ø66 мм потрібна ГР-70, для Ø51 мм — ГР-50.
2. Перевірте робочий тиск системи. На пожежних автомобілях і мотопомпах високої продуктивності тиск може досягати 1,2–1,4 МПа — обирайте головку з достатнім запасом міцності.
3. Матеріал. Для магістральних ліній — тільки алюмінієвий сплав з якісним литтям, без раковин і тріщин.
4. Ущільнювальне кільце. Гумове кільце має бути еластичним, з маслобензостійкого матеріалу — особливо важливо при подачі піноутворювачів.
5. Сертифікати. Сертифікат відповідності, паспорт виробу, протокол гідравлічних випробувань — обов'язкові документи.
6. Виробник. Перевага українським виробникам з підтвердженою репутацією і власною випробувальною базою.
7. Кількість. Замовляйте парами та з резервом — пожежна магістраль має бути готова до миттєвого використання.

Нормативні вимоги в Україні

Експлуатація з'єднувальних головок для пожежних рукавів регулюється низкою документів:

• ДСТУ 3810-98 «Пожежна техніка. Рукава пожежні напірні. Загальні технічні умови» — встановлює вимоги до комплектації рукавів з'єднувальними головками;
• Правила пожежної безпеки в Україні (затверджені наказом МВС України) — регламентують комплектацію, експлуатацію, обслуговування пожежного обладнання;
• НАПБ Б.01.008 / НАПБ Б.03.001 — вимоги до експлуатації пожежної техніки і пожежно-технічного озброєння;
• ДБН В.2.5-56 — інженерне обладнання будинків і споруд. Системи протипожежного захисту.

Важливо: конкретний нормативний документ на саму з'єднувальну головку (ГР, ГМ, ГЦ та ін.) необхідно перевіряти залежно від виду обладнання, сфери застосування та проєктної документації. Для бюджетних, державних об'єктів і об'єктів критичної інфраструктури обов'язково запитуйте у постачальника актуальний сертифікат відповідності та паспорт виробу.

Порівняльна таблиця характеристик

Таблиця 1. Технічні характеристики головки ГР-80

Таблиця 2. Порівняння головок серії ГР для різних діаметрів рукавів

Переваги купівлі гайки ГР-80 на pojsnab.com.ua

• прямі поставки від українських виробників пожежної арматури;
• уся продукція з сертифікатами відповідності та паспортами виробника;
• гарантія від виробника — від 12 місяців;
• склад у Києві — відправка день у день;
• замовлення для підприємств, ОСББ, державних установ з ПДВ;
• безкоштовна консультація фахівця з пожежної безпеки;
• гуртові ціни на партії від 10 штук.

Типові помилки при виборі головки ГР-80

1. Невідповідність діаметра. Частий випадок — закуповують ГР-80, а в системі насправді рукав Ø66 мм (потрібна ГР-70). Перевіряйте діаметр перед замовленням.
2. Купівля поодинці. На один рукав потрібно дві головки. На повну магістральну лінію — у кратній кількості.
3. Економія на сертифікованій арматурі. Магістральна лінія працює під найбільшим тиском, і відмова ГР-80 на бойовому виїзді — це аварія з можливим травмуванням розрахунку.
4. Купівля без ущільнювача. Перевіряйте комплектацію — гумове кільце часто йде окремо.
5. Ігнорування сертифікату. При перевірці ДСНС або сертифікації об'єкта — підстава для зауважень.
6. Купівля «бувших у вжитку» головок. Зношене ущільнення, прим'яті іклові затискачі — на магістральній лінії це особливо небезпечно.
7. Змішування виробників в одній лінії. При суворих вимогах до об'єкта — використовуйте арматуру одного виробника.

Рекомендації спеціаліста

Як фахівець з підбору пожежної арматури, при замовленні ГР-80 раджу:

• купувати з запасом — мінімум +20–30 % від основної потреби для технічного обслуговування і заміни;
• перевіряти кожну головку при отриманні: лиття без раковин, плавне обертання обойми, цілісність ущільнення;
• в одній магістральній лінії використовувати арматуру одного виробника;
• тримати в комплекті запасні гумові кільця — це найбільш «зношуваний» вузол;
• обов'язково мати в комплекті перехідник ГП 70×80 для з'єднання з робочими лініями Ду 70;
• після кожного використання — чистити головки від піску, бруду, залишків піноутворювача;
• замовляти комплектом «рукав Ø77 мм + ГР-80 + розгалуження РТ-80» — це вигідніше та гарантовано сумісно.

Монтаж, експлуатація та обслуговування

Монтаж (нав'язка на рукав Ø77 мм)

1. Підготувати кінець рукава: обрізати рівно, перевірити цілісність шару.
2. Надіти головку хвостовиком на кінець рукава до упору.
3. Виконати нав'язку м'яким оцинкованим дротом Ø 1,4–1,6 мм у 8–10 витків у канавках хвостовика. Альтернатива — сталевий оцинкований хомут.
4. Провести гідравлічне випробування на герметичність під робочим тиском.

Експлуатація

• перед використанням переконатися у наявності та цілісності ущільнювального кільця;
• з'єднувати чисті від піску і бруду головки — це продовжує термін служби ущільнення і ікл затискачів;
• не докручувати металевими ключами понад зусилля, передбачене конструкцією.

Обслуговування

• огляд — не рідше 1 разу на квартал;
• заміна гумового кільця — за перших ознак затвердіння або тріщин;
• гідравлічні випробування рукавних ліній — згідно з ДСТУ 3810-98 і Правилами пожежної безпеки в Україні;
• фіксація результатів у журналі обліку пожежно-технічного озброєння.

Ціна головки ГР-80 та від чого вона залежить

Вартість ГР-80 формується з наступних факторів:

• матеріал корпусу (стандарт — алюмінієвий сплав, латунь дорожча);
• виробник (українські виробники зазвичай вигідніші за імпорт);
• наявність ущільнювального кільця в комплекті;
• обсяг партії (опт суттєво дешевше);
• комплектація (одинична або парна поставка);
• логістика та умови доставки.

Актуальну ціну головки ГР-80 на pojsnab.com.ua дивіться у картці товару або уточнюйте у менеджера. Для оптових покупців діють спеціальні умови.

Чому варто купити ГР-80 саме у Pojsnab

• Понад 15 років на ринку пожежної безпеки України.
• Власний склад у Києві — товар у наявності, відправка день у день.
• Сертифіковані позиції — повний пакет документів на кожну партію.
• Технічний підбір — допоможемо підібрати ГР-80, перехідники, розгалуження РТ-80 і всю супутню арматуру.
• Робота з юридичними особами — рахунок, ТТН, акт, ПДВ.
• Доставка по Україні — Нова Пошта, Делівері, Укрпошта, адресна доставка.
• Гарантія від виробника та сервісна підтримка після продажу.

Купити гайку ГР-80 рукавну в Україні на pojsnab.com.ua

На pojsnab.com.ua ви можете купити головку ГР-80 з гарантією виробника, повним пакетом сертифікатів і оперативною доставкою по всій Україні. На складі — алюмінієві ГР-80 від українських виробників, з якими ми працюємо безпосередньо.

Що отримуєте при замовленні:

• доставка по Україні (Нова Пошта, Делівері, адресна) — 1–3 дні;
• безкоштовна консультація фахівця з пожежної безпеки;
• допомога з підбором ГР-80, рукавів Ø77 мм, перехідників і розгалужень;
• якісне пожежне обладнання від перевірених українських виробників;
• оформлення для підприємств, ДСНС, ДПД, державних установ;
• знижки на гуртові партії;
• оплата готівкою, на карту, безготівково з ПДВ.

Зв'яжіться з менеджером для уточнення наявності, ціни та оформлення замовлення.

Експертна порада

Спеціалісти Pojsnab рекомендують перед покупкою ГР-80:

• переконатися, що в системі дійсно використовується рукав Ø77 мм — на цьому помиляються найчастіше;
• оглянути лиття корпусу: жодних тріщин, раковин, заусениць — будь-який дефект на магістральній лінії під тиском критичний;
• перевірити плавність обертання обойми — без люфтів, без заїдань;
• пересвідчитися у наявності ущільнювального кільця та його еластичності;
• попросити паспорт виробу і сертифікат відповідності;
• купувати парами і з резервом — пожежна магістраль має бути на 100 % готова до спрацювання;
• не забути про перехідник ГП 70×80 — без нього не з'єднати ГР-80 із робочою лінією Ду 70.

FAQ — часті запитання про головку ГР-80

1. До якого діаметра рукава підходить ГР-80?

Головка ГР-80 розрахована на пожежний напірний рукав діаметром Ø77 мм. Умовний прохід — 80 мм.

2. Де застосовується ГР-80?

ГР-80 застосовується у магістральних рукавних лініях пожежних автомобілів, мотопомп високої продуктивності, на гідрантних колонках КПА, перед розгалуженням РТ-80, у системах піногасіння та зовнішньому протипожежному водопостачанні.

3. Чим ГР-80 відрізняється від ГМ-80?

ГР-80 — рукавна, нав'язується безпосередньо на рукав Ø77 мм. ГМ-80 — муфтова, має внутрішню різьбу і прикручується на штуцер пожежного обладнання. У магістральній лінії вони працюють спільно.

4. Чи можна з'єднати ГР-80 з ГР-70 або ГР-50?

Безпосередньо — ні. Для з'єднання різнодіаметральних головок використовуються перехідні: ГП 70×80 (з Ду 70 на Ду 80), ГП 50×80 (з Ду 50 на Ду 80).

5. Яка ціна головки ГР-80?

Ціна залежить від виробника, матеріалу і обсягу замовлення. Актуальну вартість дивіться у картці товару на pojsnab.com.ua або уточнюйте у менеджера. Для оптових клієнтів — спеціальні умови.

6. Які характеристики ГР-80 найважливіші?

Робочий тиск (до 1,6 МПа), матеріал корпусу (алюмінієвий сплав), якість лиття без раковин, наявність ущільнювального кільця, сертифікат відповідності.

7. Чи потрібна сертифікація для ГР-80?

Так. На з'єднувальну арматуру для пожежних рукавів в Україні обов'язковий сертифікат відповідності та паспорт виробника. Без них головку не приймуть на бюджетному об'єкті чи при перевірці ДСНС.

8. Як перевірити якість ГР-80 при отриманні?

Огляньте лиття на відсутність тріщин і раковин, перевірте плавність обертання обойми без люфтів, цілісність гумового ущільнювача, наявність маркування виробника і паспорта.

9. Чи є доставка ГР-80 по Україні?

Так. pojsnab.com.ua відправляє замовлення Новою Поштою, Делівері, Укрпоштою або адресною доставкою по всій Україні.

10. Який термін гарантії на ГР-80?

Стандартна гарантія від виробника — 12 місяців. При правильному обслуговуванні фактичний термін експлуатації — значно довший.

11. Чи можна купити ГР-80 оптом для підприємства?

Так. Працюємо з юридичними особами: рахунок-фактура, ТТН, акт виконаних робіт, ПДВ. На партії від 10 штук — гуртові ціни.

12. Що варто замовити разом із ГР-80?

У комплект до ГР-80 зазвичай входять: пожежний рукав Ø77 мм, в'язальний дріт або хомути, запасні ущільнювальні кільця, перехідник ГП 70×80, розгалуження РТ-80.

Висновок

Головка напірна з'єднувальна рукавна ГР-80 — обов'язковий елемент магістральних пожежних рукавних ліній на рукаві Ø77 мм. Її ставлять там, де потрібна максимальна продуктивність подачі вогнегасної речовини: на пожежних автомобілях, мотопомпах високої продуктивності, перед розгалуженнями РТ-80. Від якості ГР-80, відповідності нормативам і правильного підбору безпосередньо залежить надійність роботи магістральної лінії під робочим тиском.

При замовленні гайки ГР-80 рукавної звертайте увагу на матеріал корпусу, якість лиття, наявність ущільнювального кільця, повний пакет документів і репутацію виробника. На pojsnab.com.ua ви знайдете сертифіковані ГР-80 від українських виробників за вигідною ціною, з оперативною доставкою по всій Україні та консультаційною підтримкою фахівця.

Потрібна допомога з підбором ГР-80, перехідних головок, розгалужень РТ-80 або повного комплекту магістральної рукавної лінії? Звертайтеся — підкажемо, прорахуємо, відправимо в день замовлення.
